中心議題：

• 研究高頻小信號諧振放大電路時域與頻域分析

解決方案：

• 采用時域的分析方法
• 采用頻率分析方法

引言

在通信電子電路中，對于微小的信號需要進行一定增益的放大。通信中的微小信號都屬于高頻信號，所以電路的分析都是基于期間的非線性特性進行的。非線性電路的輸出中不同頻率分量的信號分量較多，所以需要采用具有頻率選擇功能的諧振網絡進行頻率的選擇。諧振網絡頻率選擇的性能直接決定了諧振放大電路的性能。采用時域波形的觀測以及頻域不同頻率的頻譜進行對比分析，可以清晰地對諧振放大電路進行分析。

1 諧振放大電路概述

諧振電路原理圖中的LC并聯諧振回路用電阻Rc代替，就是典型的共發射極電路。它的電壓放大倍數是Au=βRc／rbe(這里是其絕對值，沒有考慮相位問題)。由于Rc對所有的頻率分量都呈現出相同的阻值(阻抗)，故這個電路沒有頻率選擇作用(即在很寬的頻率范圍內，其放大倍數是一樣的)。若Rc用LC并聯諧振回路代替，由于諧振阻抗的頻率特性，使得在諧振頻率點及左右極小的頻率范圍內呈現出很高的阻抗，使電路的電壓放大倍數很高，而離開諧振點的其他頻率范圍都呈現出極低的阻抗(理想狀態下可以看做為零)，使電壓放大倍數接近于零，于是這個放大器就有了對某一頻率有選擇性的放大特性，稱為諧振放大器。 2 小信號諧振放大電路的時域分析

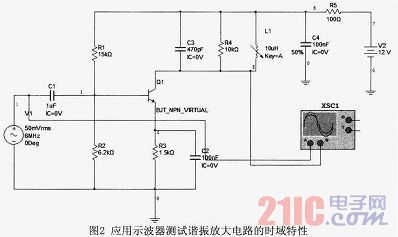

[page] 在測試電路中，高頻小信號選擇6MHz、50mV的正弦波信號，示波器同時測試輸入與輸出兩路信號的波形。輸入輸出波形如圖3所示。

3 小信號諧振放大電路的時域分析

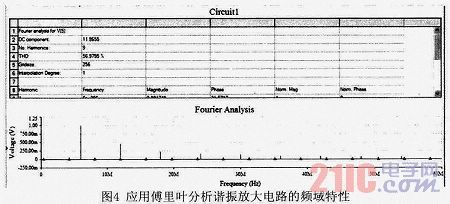

在頻域分析中就是以頻率作為分析的變量，分析信號中不同的頻率分量構成。在頻率分析中，較為重要的概念就是電路的通頻帶與選擇性，作為諧振放大電路一方面要通過所需的頻率成分，因而對其具有通頻帶的要求，另一方面，要抑制不需要的信號的頻率成分，這種通過有效成分抑制無效成分的性質稱為選擇性。但在實際應用中往往要求通頻帶以內傳輸系數盡可能大，通頻帶以外傳輸系數盡可能小，這樣信號失真小，抑制干擾能力強，由此可見通頻帶與選擇性相矛盾，故用矩形系數K0．1說明。理想諧振放大器的頻率特性曲線，其矩形系數K0.1應等于1，實際的諧振放大器的矩形系數總是大于1的。應用軟件的傅里葉分析的頻譜圖如圖4所示。 4 小結

在對電子線路的性能分析中，采用時域的分析方法比較簡單直接，能夠直觀分析電路的輸入輸出，以及各個測試點的波形。但是時域分析不能確定電路對于不同頻率的響應，也無法準確了解不同頻率的信號對電路的干擾。頻率分析為分析頻率對電路的影響提供了直接的方法，在對現代電子線路的分析中，發揮了越來越大的作用。
