- 晶閘體半導體放電管選型指南
TSS 晶閘體半導體放電管是一種并聯于線路中的開關型過壓保護器件,平時處于開路狀態，一當有異常的過電壓脈沖，達到其擊穿電壓時，會迅速的由高阻狀態變
為低阻狀態，會把瞬間的浪涌電流旁路而泄放掉，由于負阻的效應，而此時二端的電壓小于4V 以下，一當異常電壓消失，立即恢復到高阻狀態。
• 是一種開關型的保護器件是專用于通迅信號線路進行防護
• 存在分立式元件與陣列式元件二種
• 反應速度快小于 1nS
• 一般電壓規格大約只有 6/8、25/30、58V/64、65V/72、75V/90、90V/110、120V/130、140V/150、170V/180、190V/230、220V/260、275V/310、320V/350
• 具有精確的導通擊穿電壓
• 電容值一般只有幾十 pF、AA 代表電容
• 漏電流低，一般在幾個 uA 級

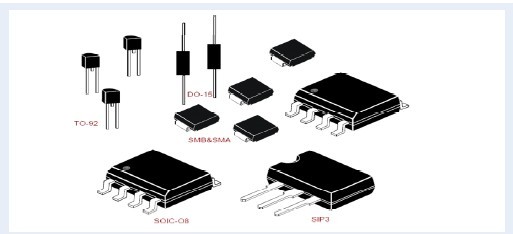

• 封裝多樣化，SMA、SMB、TO-92、DO-15、DO-27 SOIC-08 等可實現在不同位置、空間、上實現靈活的保護
• AA/TA 系列為SMA，SA/SB/SC 為SMB，L 第列的為DO-15/DO-27，E 系列的為T(mén)O-92，
為了滿足更高防雷浪涌等級的要求，君耀可生產10/1000uS 150A、200A 系列的產品；
同時為了能適應更高頻數據信號線路上的應用，電容值可達25PF、16PF、10PF以下低電容值系列的產品以滿足其高頻數據線路上的應用保護.

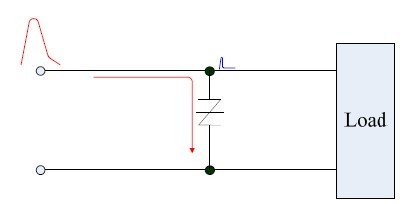

晶閘體半導體放電管工作原理示意圖如下：
TSS 晶閘體半導體放電管廣泛應用于半導體及敏感器件的保護，通常用于通迅信號線電路的浪涌保護，以保護其內部的IC 免受瞬間過電壓的沖擊和破壞.
• 數據線保護
• RS232/RS422/RS485 分界面卡
• xDSL 和ISDN、HDSL 傳輸設備
• 用戶前端設備，如：電話、調制解調器等
• Central office line cards
• T1/E1
• PBX 和其它交換設備
君耀 TSS 半導體放電管產品符合于RoHS WEEE 相應的條款并通過相應的檢測機構檢驗，滿足其相應的測試標準：UL60950、GR1089、ITU K21、IEC61000-4-5、IEC61643-341、GB/T8802.341 等標準。
TSS 半導體放電管選型原則

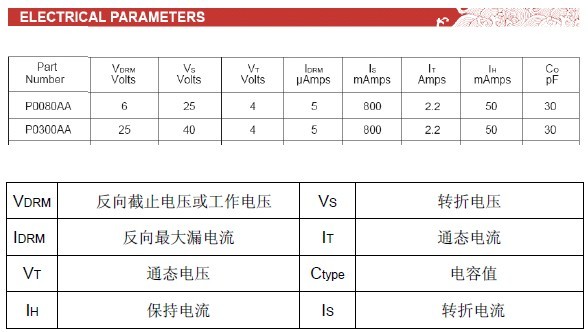

• VDRM：截止電壓必須大于被保護的電路的最大工作電壓
• VS：轉折電壓必須小于設備能承受的最大瞬態峰值電壓
• IH：維持電流必須大于設備的工作電流和短路電流
• C：寄生電容根據電路所允許的插入損耗或信號傳輸?shù)念l率
• 浪涌電流的選擇根據電路或浪涌測試標準要求進行不同等級的選擇
