      晶體諧振器的振蕩裕量的測量方法和注意事項

      發布時間:2018-10-22 責任編輯:xueqi

      【導讀】振蕩裕量是指振蕩停止的裕量,這是振蕩電路中最重要的術語。該裕量是以晶體諧振器電阻為基礎的比值,表明振蕩電路放大能力的大小。理論上來說,在裕量大于或等于1時,振蕩電路可以運行。但是,在振蕩裕量接近1時,由于振蕩啟動時間過長等原因,模塊運行可能會失敗。可以通過增加振蕩裕量來解決此類問題。

      計算

      可以使用如下方法計算振蕩裕量:
      振蕩裕量 [倍] = |-R|/R1spec
      |-R|: 負阻
      R1spec: 規范中規定的晶體諧振器等效串聯電阻最大值。
      請參考晶體諧振器目錄或數據表中的R1 spec值。
      可以測量實際振蕩電路的負阻。
      最好使振蕩裕量大于或等于5倍。

      測量方法

      1.測量要求
      PCB
      晶體諧振器 (具有等效電路常數數據)
      電阻 (SMD)
      測量儀器 (示波器、頻率計數器或是其它可以觀察振蕩的儀器)

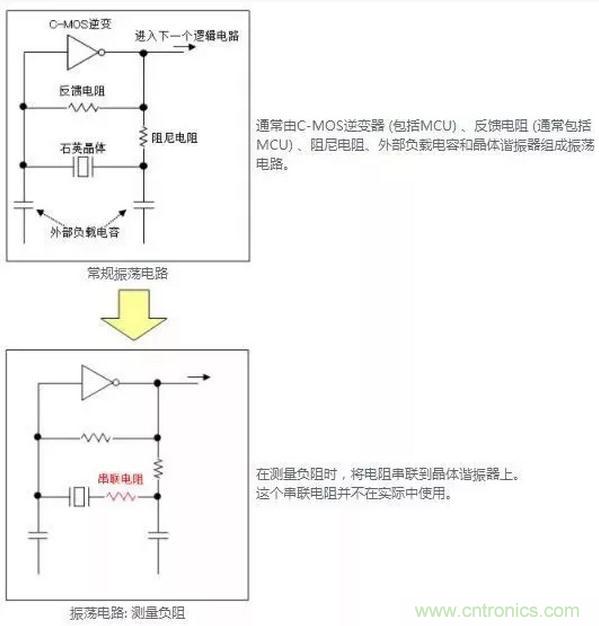

      2.將電阻串聯到晶體諧振器上,并檢查振蕩電路是否工作。


      3.如果2) 證實有振蕩,就增大電阻。如果沒有振蕩,就減小電阻。

      4.找出最大電阻 (=Rs_max) ,即振蕩停止前的電阻。

      5.用Rs_max測量振蕩頻率。

      6.通過以下公式計算有效電阻RL


      7.通過以下公式計算負阻|-R|:


      簡單方法

      1. 我們用簡單方法來查看一下振蕩裕量是否超過5倍。

      準備一個晶體諧振器等效串聯電阻額定電阻5倍的電阻器。

      將準備好的電阻器串聯到晶體諧振器上。
      檢查振蕩電路是否正常工作。

      2.判斷
      振蕩電路是否正常工作,也就是振蕩停止裕量大于等于5倍。

      如果振蕩電路不工作,振蕩停止裕量可能小于5倍。

      在振蕩停止裕量小于5倍時,最好減小阻尼電阻或是外部負載電阻。(請解釋振蕩停止的原因,并給出相應的對策)

      判斷

      請使用振蕩裕量大于5倍的振蕩電路。

      在實際使用中,從理論上來說,如果振蕩裕量大于或等于1倍,應通過振蕩電路是否工作來考慮振蕩裕量的變化。

      如果振蕩裕量較低,很可能會出現振蕩故障。因此,最好檢查一下振蕩裕量,并考慮電路條件,以保持足夠的振蕩裕量。

      注意

      影響振蕩裕量的不僅是晶體諧振器特性,還有組成振蕩電路的元件 (MCU、電容器和電阻器) 。因此,在使用MCU組裝模塊時,最好檢查一下振蕩裕量。
      最好對串聯的電阻器進行評估。請不要在實際使用中使用此類電阻器。
      最好檢查模塊的功能。振蕩電路的頻移很可能會造成模塊無法正確工作。
      在測量中應當使用夾具和插座,但是它們的雜散會對振蕩裕量產生影響。
