【導讀】今天我們要研究的一個整改案例是一個為二次開發項目，在進行CISPR22 RE ClassB測試中，RE輻射超標了10幾dB，其超標頻點來自于13.56MHz的高次諧波：149.16MHz，176.28MHz，203.4MHz，230.52MHz。看看我們的工程師是如何整改的。
為什么要研究電磁輻射？

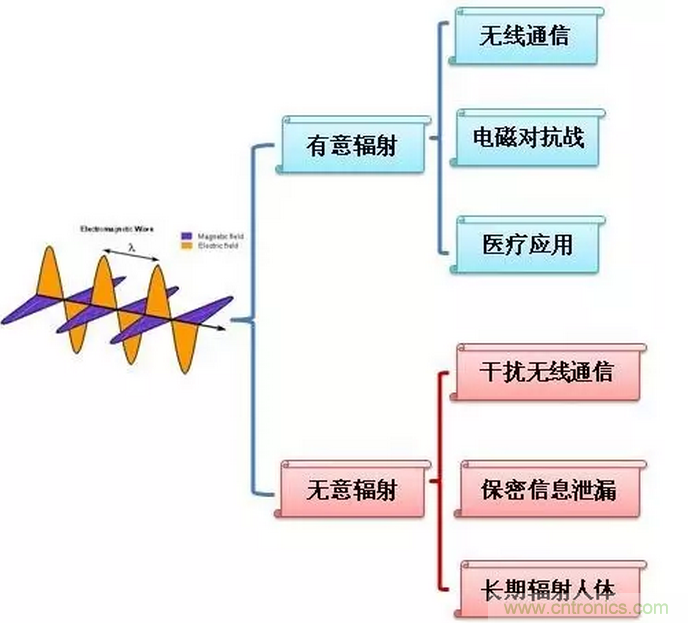

電磁輻射的定義----電場和磁場的交互變化產生的電磁波，電磁波向空中發射或泄露的現象。電子產品可以產生有意輻射發射，相當于我們專門做了一個天線，利用有意電磁輻射來進行通信，同理，其可應用與干擾通信（軍事電磁戰等），醫療設施等等。電子產品也可以產生無意發射，這是我們不愿意看到的，這些無意發射一般干擾電平較低，但他們會影響天線接收，占用有意發射信道，長期輻射人體，保密信息泄密等等。
我們要加強有意發射，消滅或者減輕無意發射。
諧振電路到底威力在哪里？

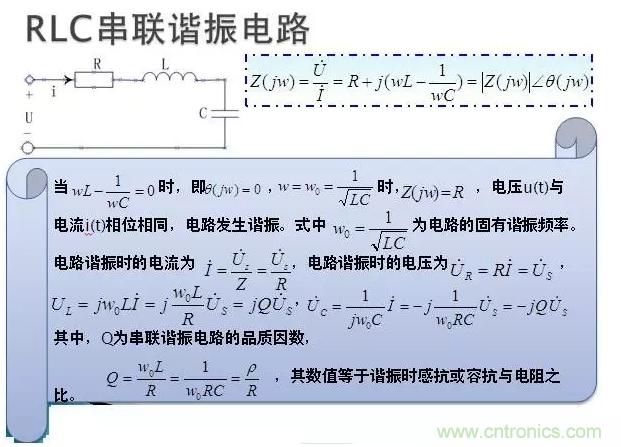

在上圖中，電容兩端的電壓被放大至Q倍，本項目輸入電壓為3V，Q值為50，因此13.56MHz的載波被放大至150V，dV/dt那是相當恐怖。
【現象描述】
某項目為二次開發項目，在進行CISPR22 RE ClassB測試中，RE輻射超標了10幾dB，其超標頻點來自于13.56MHz的高次諧波：149.16MHz，176.28MHz，203.4MHz，230.52MHz。
【原因分析】

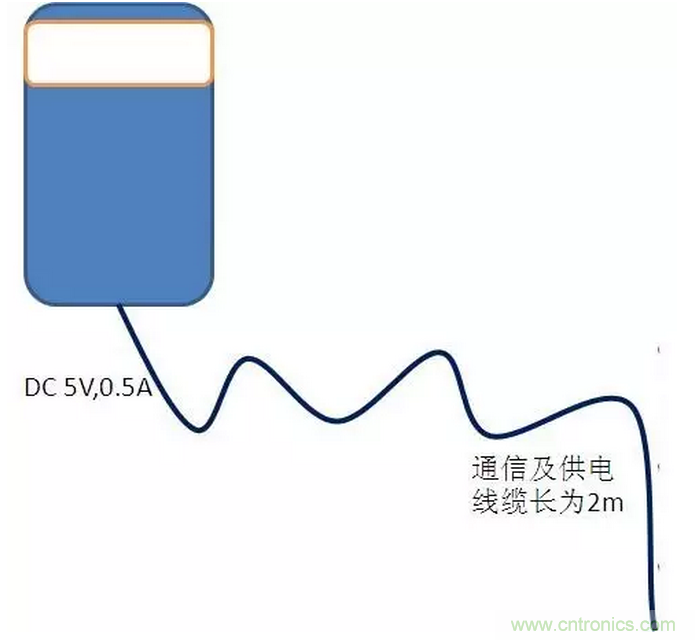

快速定位：從RE輻射摸底測試來看，輻射超標的頻點主要來自于200MHz左右，通過RE輻射排查法，我們發現在通信及供電線纜上扣一個鎳鋅鐵氧體磁環，輻射超標點立馬降低了20dB，結果合格。
深入研究：對比此項目的第一次開發，我們領取了幾臺樣機，發現所有樣機都合格，并沒有超標。然后我們再領取二次開發的四臺樣機，發現有的仍然超標很大，有的竟然可以靠近限值下方，余量不大，但結果合格。

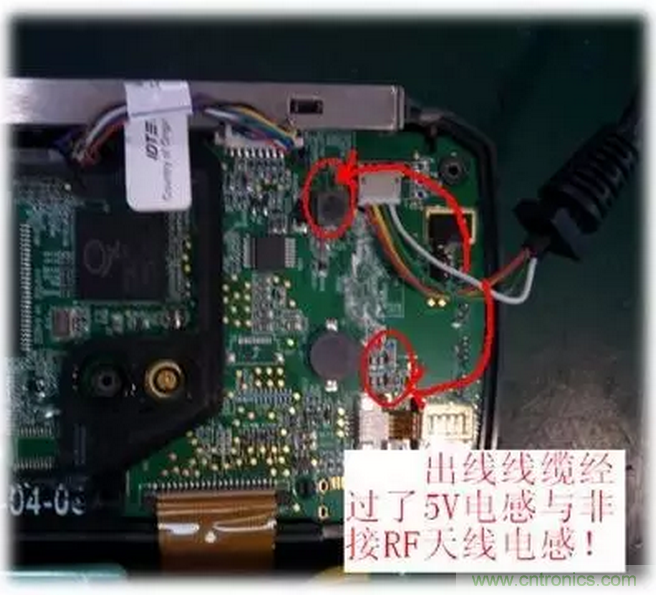

經過與項目組溝通，對比原理圖及PCB，我們查明了原因，原來二次開發是由于要加硬件模塊，把原有的PCB布局關鍵點改動了很大，那就是將內部線纜經由的地方放置了13.56MHz的RF濾波電感，內部線纜經由RF電感將高壓帶出引至外部線纜，導致輻射超標。
而導致有的合格有的不合格，其原因在于裝配的時候有的線纜離RF電感近，有的遠，所以導致結果不一樣。
經過將線纜與RF電感全部拉遠，發現所有機器的RE結果全部合格。
【整改方案】
對于已經生產機器，將內部線纜部分雙絞擰至最短，使得內部線纜部分原理RF電感，結果全部OK。對于接下來機器，可以將這個擰線纜的動作節省掉，將RF電感移動到PCBA另外一邊放置，將線纜下方清空，鋪GND。
隨便說兩句
對于RE而言，外部線纜輻射，我們應該重點關注，不但要關注接口濾波，更要關心內部線纜所經由的區域是否干凈為低壓或者GND完整平面。
另外而言，特別需要關注PCB中的有意高壓部分，哪些最高，哪些最低，最敏感。尤其電路諧振，其電源會被放大Q倍，假使Q=100，3V的電壓就被放大成300V了，dv/dt的威力就太大了，線纜隨便靠近點，容性耦合那是多么嚴重！
