產品特性：

• 集成的透鏡
• 1A的直流電流下實現650mW/sr的典型輻射強度
• 占用電路板空間極小
• 發光波長為850nm

應用范圍：

• 汽車照明

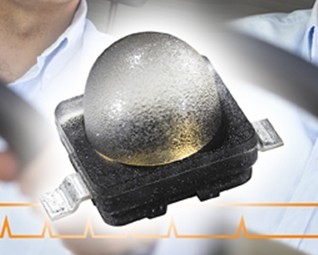

2010年5月7日,OSRAM OS推出全新紅外LED SFH 4236采用集成透鏡,輻射強度比標準紅外Dragon LED SFH 4232高出三倍多。這款全新元件功能強大、體積小巧,使知名紅外Dragon LED 家族更上一層樓。集成的透鏡可將發射出的紅外光聚集在±20°的視角范圍內,在1A的直流電流下即可實現650mW/sr的典型輻射強度。全新紅外Dragon LED占用的電路板空間極小,非常適合打造窄束輻射特性。 迄今為止,只有通過使用外置透鏡才可能實現狹窄的光束角。而SFH 4236一舉突破了這項傳統,它不僅能提供更高的輻射強度,而且集成了透鏡,因此無需搭載復雜、昂貴的外置透鏡組件。歐司朗光電半導體德國總部紅外線元件市場經理 Harry Feltges 指出：“汽車照明應用的理念貫穿全新SFH 4236的設計。因此,與需要搭載外置透鏡的傳統Dragon解決方案相比,SFH 4236的高度縮小了35%。”SFH 4236的封裝尺寸與其他紅外Dragon元件相同,因此能直接替換現有設計中的同類元件。此外,它與標準紅外Dragon LED具有相同的電性參數,也適用于回流焊接工藝。

該款紅外LED的發光波長為850nm,完美平衡了CCD和CMOS攝像機的最大光譜靈敏度和肉眼抑制能見度。理想的應用領域涵蓋工業和保安業域的攝影機式視覺系統,以及汽車領域的各種應用,例如轎車和卡車的司乘人員監控系統和盲點檢測系統。

發光波長為 850nm 紅外Dragon LED家族包括SFH4232(標準版本)、SFH4235(堆疊版本,總輻射通量是標準版本的兩倍)以及最新的 SFH4236(備集成透鏡版本)。
