封裝 額定功率@ 70°C 最大工作電壓(V) 英制(mil) 公制(mm) 常規功率系列 提升功率系列。



　　0201 0603 1/20W / 25

　　0402 1005 1/16W / 50

　　0603 1608 1/16W 1/10W 50

　　0805 2012 1/10W 1/8W 150

　　1206 3216 1/8W 1/4W 200

　　1210 3225 1/4W 1/3W 200

　　1812 4832 1/2W / 200

　　2010 5025 1/2W 3/4W 200

　　2512 6432 1W / 200

　　

注：電壓=√功率x電阻值(P=V2/R) 或最大工作電壓兩者中的較小值





特性：體積小，重量輕；適應再流焊與波峰焊；電性能穩定，可靠性高；裝配成本低，并與自動裝貼設備匹配；機械強度高、高頻特性優越。

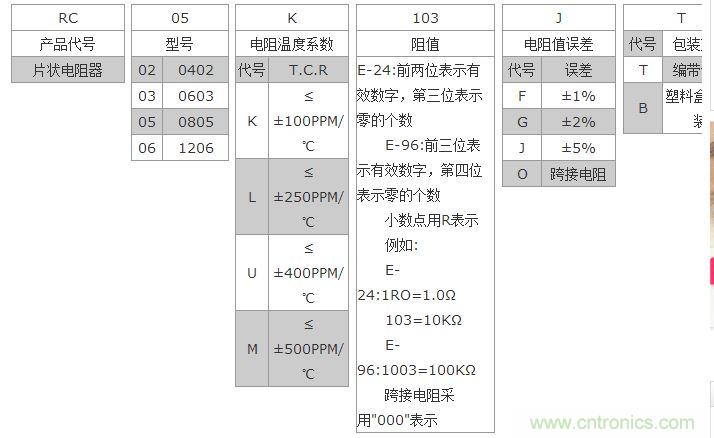

貼片電阻阻值誤差精度有±1%?±2%?±5%?±10%精度,常規用的最多的是±1%和±5%, ±5%精度的常規是用三位數來表示。 例512,前面兩位是有效數字,第三位數2表示有多少個零,基本單位是Ω,這樣就是5100歐,1000Ω=1KΩ,1000000Ω=1MΩ 。為了區分±5%,±1%的電阻,于是±1%的電阻常規多數用4位數來表示 , 這樣前三位是表示有效數字,第四位表示有多少個零4531也就是4530Ω,也就等于4.53KΩ。B5X,D1B,47R,24R,12D,30C不是 常規的標注?必須找生產廠家的規格書?貼片電阻有功率的大小如0805?1206等1/4W 1/2W電阻當然還有其他功率如1/8W的,大致上也就這三種最常見了。

阻值的識別，貼片電阻的阻值打在表面上，舉例如下：



  103=10×10^3=10KΩ

  223=22×10^3=22KΩ

  122=12×10^2=1.2KΩ

  301=30×10^1=300Ω

  850=85×10^0=85Ω

  1R0=1.0Ω



精度高的可能就有四位了表現方式相同



  1003=100KΩ

  1702=17KΩ

  1501=1.5KΩ

  3481=3.48kΩ

  R100=0.1Ω
