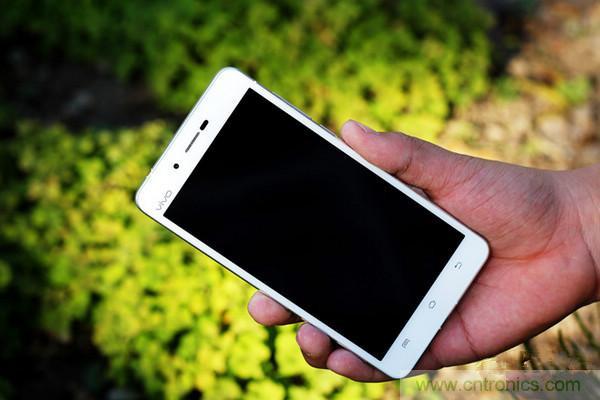

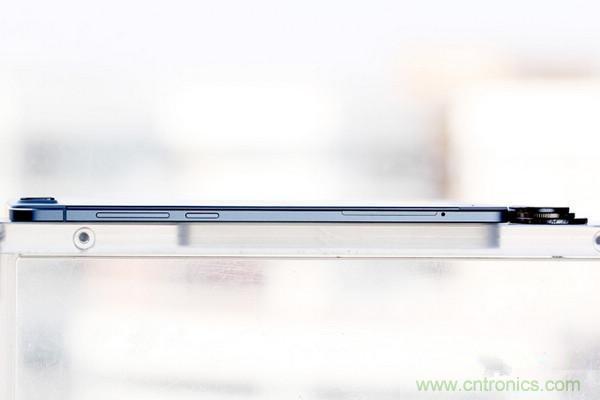

從正面看過去，X5 Max和大街上絕大多數安卓手機沒有太大區別，但是，當從側面看的時候，就能看出它的與眾不同了。

如果你對薄沒有什么太大的概念，那么旁邊價值1.6RMB的三枚硬幣就能襯托出它的薄了。若細看，X5 Max比這三枚硬幣還薄一些。

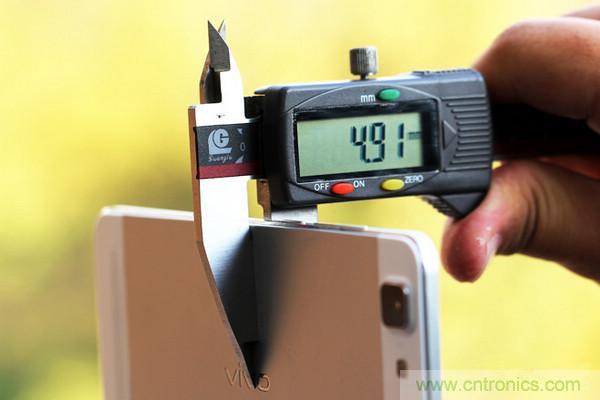

不過，在eWiseTech工程師卡尺的實際測量中，X5 Max的厚度似乎還沒有達到官方宣傳的4.75mm而是4.91mm左右。

[page]

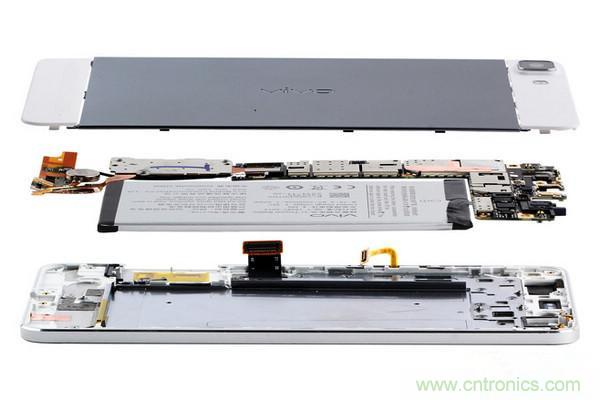

整機堆疊方面，為了做薄，將結構簡化成為三層：后殼，中間條狀電池加L型主板，前面板模塊，去掉了一般手機常見的中框。

奧氏體不銹鋼后蓋的厚度為0.33mm，不僅薄，而且硬。官網宣稱這后蓋采用了納米級防指紋涂層。

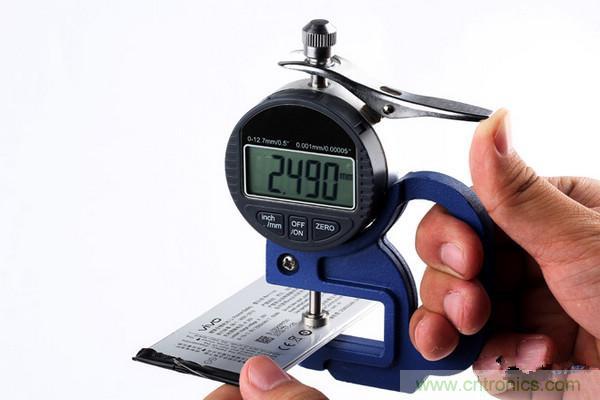

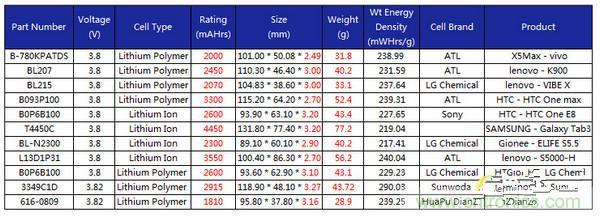

電池厚度也薄于一般手機，約2.50mm，一般手機的厚度在3~5mm這個范疇。也因為這纖薄的厚度，整個電池的容量不大——2000mAh。如下是通過eWiseTech網站旗下的數據庫與搜索工具eSeeker摘選的一些市面比較纖薄的智能手機電池的概況列表，可以看出2.49mm的電池厚度是其中最薄的。

X5 Max采用了1300萬像素的攝像頭，但囿于當前的攝像頭模組制造技術，約5.0mm的厚度5還是比整機厚度還高。

經測量，X5 Max帶屏蔽罩的主板厚度約為1.97mm，電路板基板的厚度為0.72mm。

前面板模塊也非常薄1.70mm，平均厚度不及電池厚度，也就是說電池技術如果繼續發展，手機還能更加纖薄。

X5 Max雖然薄，但是它依舊提供3.5mm標準耳機插座。整個模塊與我們常見的不一樣。官網介紹是繭式互鎖耳機插座將耳機孔分為三段，每段相互交鎖，將3.5mm標準耳機接口鑲嵌到4.75mm的機身當中。

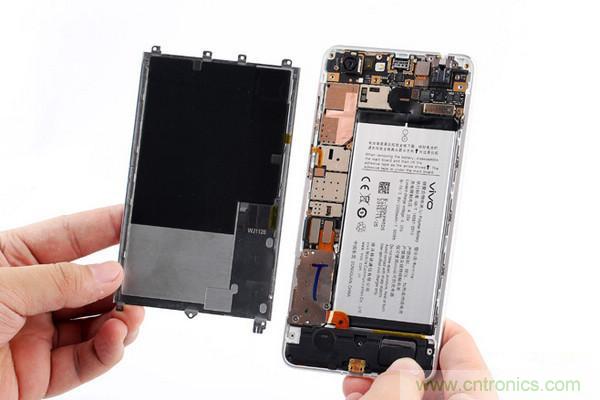

由于背負著“纖薄”的第一使命，X5 Max在散熱方面處理得相對簡單，當打開后蓋后，僅僅只看到后蓋上有一大塊黑色散熱貼和主板CPU屏蔽罩上一小層銅箔。

為了控制厚度，X5 MAX的主板采取的是單面貼裝，絕大多數元器件都集中在主板的一面。
[page]

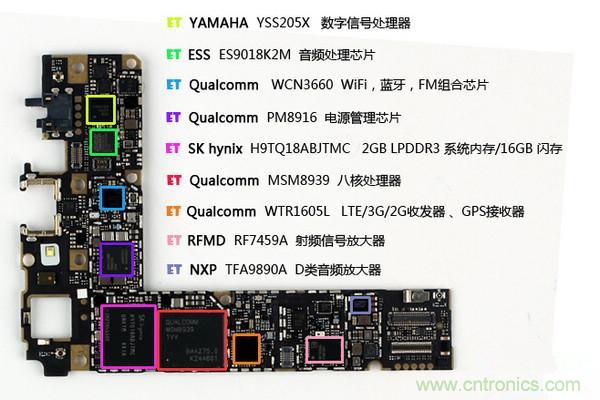

處理器與系統內存PoP堆疊封裝是目前手機主板主流的處理方式（為節省主板空間），但是兩塊芯片疊加之后勢必帶來主板整體的厚度增加，因此X5 Max沒有采取這種方式。主板上的主要IC有，高通MSM8939 八核處理器、SK hynix 海力士H9TQ18ABJTMC 2GB DDR3 運行內存/16GB 閃存、高通PM8916電源管理芯片、高通WCN3660 WiFi，藍牙，FM組合芯片、高通WTR1605L 2G/3G/4G 射頻收發器、RFMD RF7459A 射頻信號放大器，值得關注的是X5 Max的音頻解決方案，使用到了三顆芯片，分別是雅馬哈 YSS205X DSP 數字信號處理器、ESS ES9018K2M 音頻解碼芯片以及NXP TFA9890A D類音頻放大器。

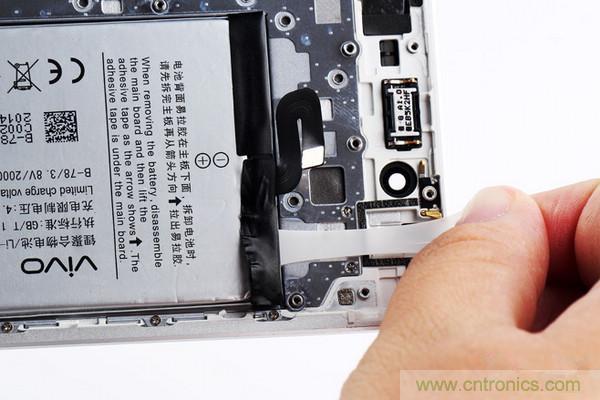

固定X5 Max的電池所用膠和最新的iPhone所采用的一樣，為兩條易拉膠。這膠的好處和雙面膠不同，它粘性大但極易去除（像圖中那樣和電池相對水平就能將其拉出來）。

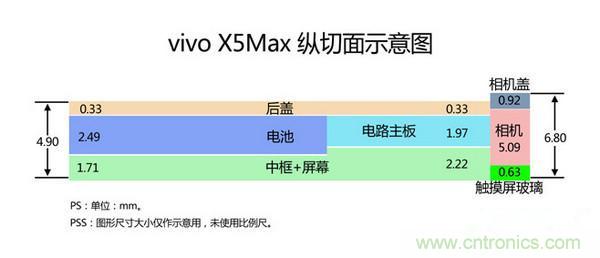

最后eWiseTech工程師根據拆解和測量繪制了X5 Max內部構造示意圖。

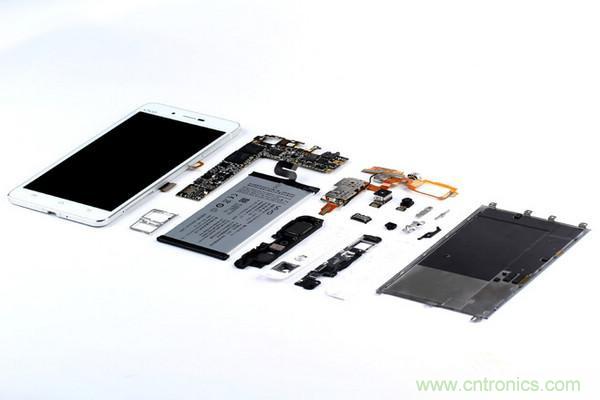

最后經統計，圖中vivo X5 Max主要由17個模塊組成（不含各種螺絲）。 綜合看來，vivo X5 Max纖薄的秘密主要在于簡化結構堆疊（總體三層布局），去掉常見的中框、主板的單面貼裝（處理器不采取主流的堆疊封裝）以及耳機插孔專利等等。不過，盡管它的薄與眾不同，但它的續航能力和同等價位的手機相比就遜色許多。
