      基礎知識講壇:網友簡析RC延時電路

      發布時間:2015-06-01 責任編輯:echolady

      【導讀】延時電路中最簡單的就屬RC電路了。電子工程師剛剛接觸延時電路,首先入門的就是RC電路。本文就由網友分享RC電路的設計,并簡析RC延時電路。希望新手或者剛入門的工程師能學以致用。

      圖一是最簡單的RC延時電路,目的是延時點亮LED。R1給C1充電,等電容電壓到達三極管基極導通電壓大概0.7V時,三極管開通,LED點亮,二極管D1是讓C1可以快速放電的作用。

      延時時間網友簡析RC延時電路,其中V1為電源電壓,V0為電容初始時刻電壓,Vt為t時刻電容電壓。在這個電路里,V1=5V,V0=0V,Vt=0.7V。延時大概1.5S。

      電路雖然結構簡單,但是要實現較大的延時就要選用大容量的電容,而且充電電阻R1不能太大,否則三極管不能處于開關狀態。

      網友簡析RC延時電路
      圖一
      網友簡析RC延時電路
      圖二

      再看圖二,主要是多加了一個2.7V的穩壓二極管D2,這時候情況就有所改觀。可以看到,令三極管開通的電容電壓提高了2.7V,也就是說Vt=0.7+2.7=3.4V。代入公式算得延時t=5.7S。本人在Multisim11.0中仿真結果不相上下。圖二中R3電阻是為了把穩壓二極管的反向漏電流導走,防止充電過程中三極管微導通。

      網友簡析RC延時電路

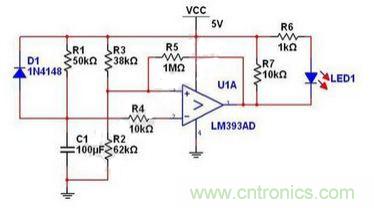

      圖三

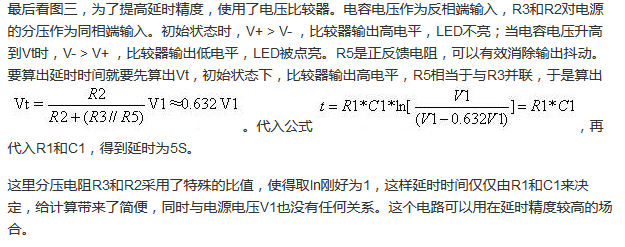

      網友簡析RC延時電路

      相關閱讀:

      上拉電阻并聯RC之后竟有這么多好處!
      干貨分享:低損耗RCD正激電源的制作經驗
      網友分享:從4大方面制作RCD恒流單正激過程
