前言
近年來由于對LED的性能發展和節能的日益關注，LED被用于照明、超薄電視機的背光等等各種各樣的用途，今后更有望作為各種設備的光源而被廣泛應用。其中高亮度LED可用作為相機攝影用的光源。如今，像智能手機、數碼相機、數碼攝像機等便攜式設備中都安裝了高亮度的攝影用光源LED，作為動畫攝影時的火炬之光以及靜止攝影時的閃光被使用。由于LED今后性能的不斷提高，可能會被更廣泛的用于拍攝場景。

LED閃光及課題
LED具有這一特征，由控制通過的電流量及時間來調整其自身亮度。因此適用于拍攝場景，使得廣泛應用靜止攝影時的閃光和動態攝影時的火炬之光成為可能。

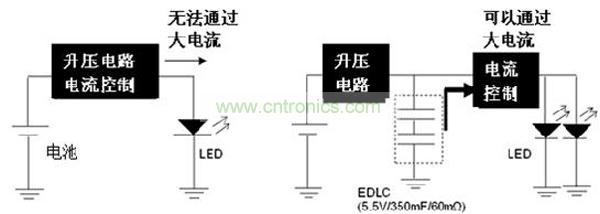

圖1（左）為一般的LED閃光電路結構。LED的電源為電池，因此流入LED的電流為電池的性能所制約。因此明亮度也受到制約。為了配合LED性能的提高及攝影的情況，則需要更明亮的發光，因此必須大電流流向LED。在此，圖1（右）為電氣雙層電容器（EDLC）作為輔助電源來使用的電路結構。在這一電路中，電池無法提供的大電流可以由EDLC來提供，因此與電池的限制無關，LED也能更明亮的發光。


圖1：LED閃光的電路結構（左：無EDLC、右：使用了EDLC）

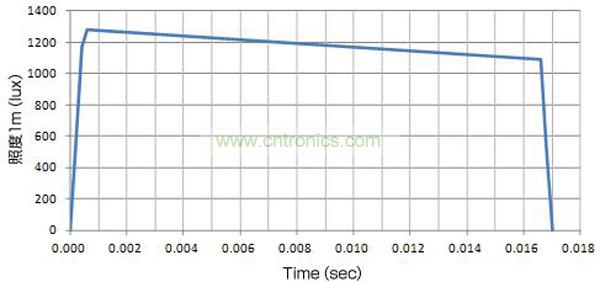

圖2中EDLC作為輔助電源，顯示了8A的電流流入LED時的數據。得出的結果是超過了1,000lux的亮度。


圖2：使用了EDLC，大電流（8A）驅動LED時的發光特性

最適合LED閃光系統的村田制作所的EDLC
為了在極短的時間內向LED提供大電流，作為輔助電源被使用的充電粒子的特性要求容量大、內部電阻低。此外，為了在不同環境下能提供穩定的電流，在大溫度范圍內內部電阻低且穩定也是必要條件。

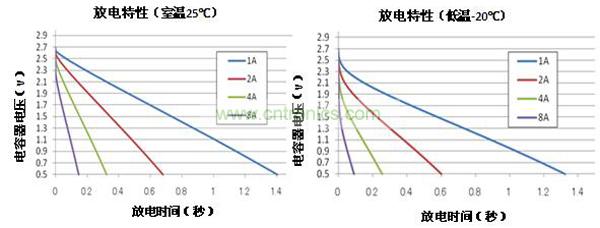

EDLC可能實現大容量，因為原理上不會有化學反應的蓄電構造與電池相比能夠減少內部電阻。村田制作所的EDLC不論電極材料還是構造都是比較適合的，雖然是小型、超薄的輕包裝，卻在大溫度范圍下實現了低電阻(數十mΩ)，以及大容量的電容器。因此，使大電流A在大溫度范圍內能低損耗放電。為此，可以在數十毫秒到數百毫秒間向LED提供一般手提設備的電池難以提供的超過2A的大電流。（參考圖3）


圖3：放電特性 (2.7V/700mF/30mΩ產品)

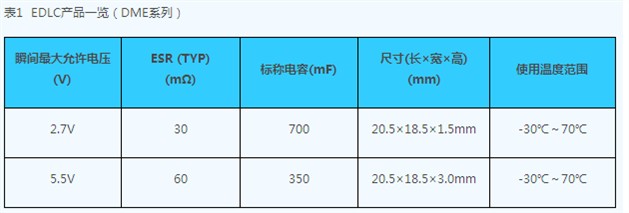

表1為村田制作所的EDLC產品一覽，圖4為使用了村田EDLC的LEDflach演示板。這個系統能在33毫秒內向LED提供最大為8A的大電流。（可控制在2A-8A/10-60毫秒）



圖4：使用了EDLC的LED閃光演示板

今后的發展
作為智能手機、數碼攝像機中攝影用燈的LED被廣泛使用。這些機器中EDLC用作LED的輔助電源，能實現更明亮的閃光。另一方面，數碼相機使用了疝氣管閃光系統，具有易控制、省電省空間的特征，有望替代LED。至今為止，能通較大電流的電路系統、高發光率的LED都需要大容量和低電阻的EDLC。

配備了攝像頭的設備的用途在不斷擴大，有望在我們的生活中占據更為重要的位子。
