【導讀】LED電源的設計需要考慮諸多因素，效率和質量缺一不可，但又不得不控制成本。如何在這三者間找到平衡點就能設計出一個較為優(yōu)異的電源方案，本文介紹一位工程師自己設計的一個小成本電源方案，僅供大家參考。
方案特點：
隔離方案：能過CE
輸入：AC85~265V
輸出：9.05V電流0.7A
PF值：220V時，0.938(還可以調大一點)
THD：15%左右
電源效率：82%
尺寸：PCB40*25*16
整個電源材料成本約人民幣8元

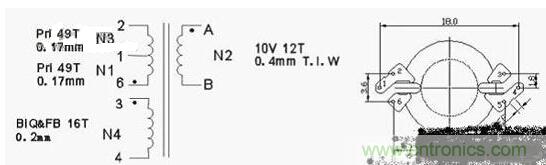

采用3x3WRM6變壓器，變壓器原理圖如下：
圖1：變壓器原理圖
方案原理框圖如下：
圖2：方案原理框圖
