產品特性：

• 寬輸入工作電壓范圍：4V 至 65V
• 同步工作以實現最高效率
• 內部高端和低端功率 MOSFET
• 可調 50mA 至 500mA 最大輸出電流

適用范圍：

• 汽車、工業、醫療和航空電子

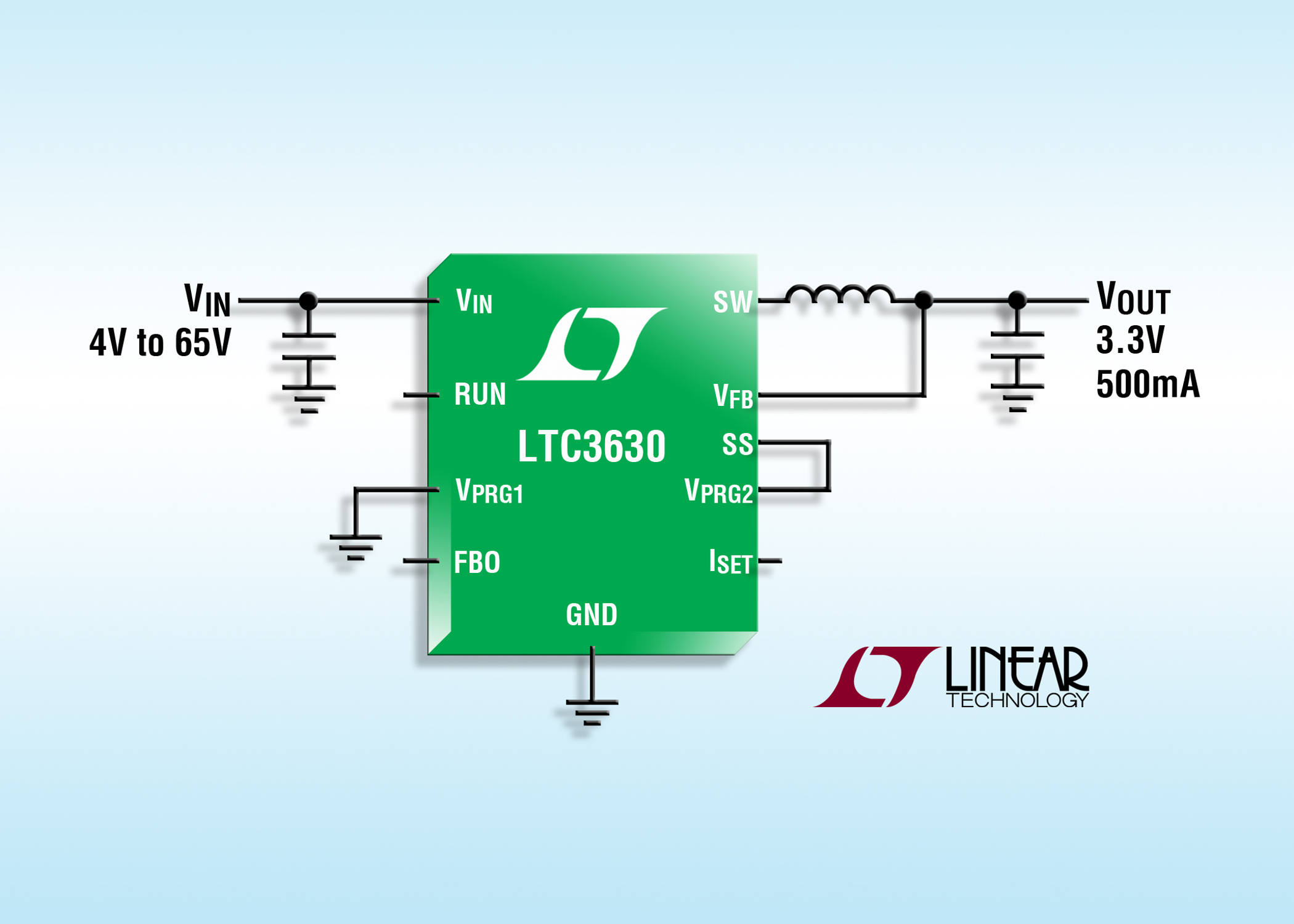

凌力爾特公司 (Linear Technology Corporation) 推出 65V 輸入的同步降壓型轉換器 LTC3630，該器件采用 16 引線耐熱性能增強型 3mm x 5mm DFN 或 MSOP 封裝，提供高達 500mA 的連續輸出電流。其內部的同步整流拓?fù)涮峁┝烁哌_(dá) 90% 的效率，而在突發模式 (Burst Mode®) 工作時僅需要 12µA 靜態電流 (無負載情況下)，從而最大限度地延長了電池運行時間。LTC3630 在 4V 至 65V 的輸入電壓范圍內工作，非常適用于多種應用，包括汽車、工業、醫療和航空電子。

LTC3630 的內部同步整流以及其可編程的峰值電流限制設計優化了效率，同時最大限度地減小了輸出紋波和外部組件尺寸。此外，輸出電流可用單個電阻器在 50mA 至 500mA 范圍內設定。LTC3630 的輸出電壓可用一個外部電阻分壓器調節在 0.8V 至 VIN 的范圍，該器件也可非常容易地設置以提供具1% 準確度的固定 1.8V、3.3V 或 5V 輸出。其 3mm x 5mm DFN 或耐熱性能增強型 MSOP-16E 封裝與僅 3 個纖巧的外部組件相結合，可為多種通用應用提供占板面積高度緊湊的解決方案。

LTC3630 采用內部高壓端和低壓端功率 MOSFET，以在非常緊湊的占板面積情況下確保高效率。此外，LTC3630 提供精確的運行門限和軟啟動功能，以確保在任何環境中的系統在啟動時都得到良好控制。此外，反饋比較器輸出使多個 LTC3630 能并聯，以實現電流更大的應用。由于該轉換器固有的穩定性，無需外部補償，因此最大限度地減小了解決方案占板面積。

LTC3630EDHC 和 LTC3630EMSE 的價格為每片 3.20 美元。工業級版本 LTC3630IDHC 和 LTC3630IMSE 經過測試，保證工作在 -40°C 至 125°C 的工作結溫范圍，價格為每片 3.55 美元。汽車級版本 LTC3630HDHC 和 LTC3630HMSE 也經過測試，保證工作在 -40°C 至 150°C 的工作結溫范圍，價格為每片 3.80 美元。軍用級塑封版本 LTC3630MPDHC 和 LTC3630MPMSE 經過測試，則保證工作在 -55°C 至 150°C 的工作結溫范圍，價格為每片 10.72 美元。所有價格均為千片批購價，所有版本都有現貨供應。

性能概要：LTC3630

• 寬輸入工作電壓范圍：4V 至 65V
• 同步工作以實現最高效率
• 內部高端和低端功率 MOSFET
• 無需補償
• 可調 50mA 至 500mA 最大輸出電流
• 低壓差工作：100% 占空比
• 低靜態電流：12µA
• 寬輸出范圍：0.8V 至 VIN
• 0.8V  ±1% 反饋電壓基準
• 精確的 RUN 引腳門限
• 內部和外部軟啟動
• 可編程 1.8V、3.3V、5V 或可調輸出
• 僅需極少的外部組件
• 16 引線耐熱性能增強型扁平 (0.75mm) 3mm x 5mm DFN 和 MSOP 封裝
