在能源價格節節攀升的時代，定時插座已成我家不可或缺的小裝置。最近老爸家里又需要一個，于是我在網上搜，發現二十幾元 一個還包郵，決定買來一試。通過拆解發現，這款定時器電源設計與工藝在我用過的定時器中都是最好的，成本無論如何十幾塊拿不下（扣除郵費），看來商業競爭真的很殘酷。

拆解篇：

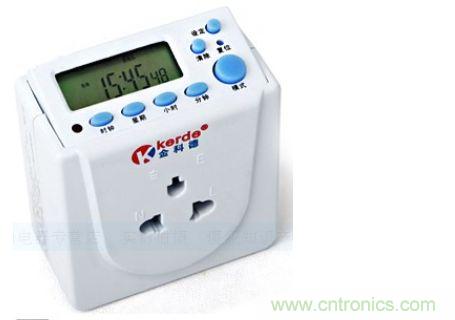

圖1 ：科德定時器TW-L12

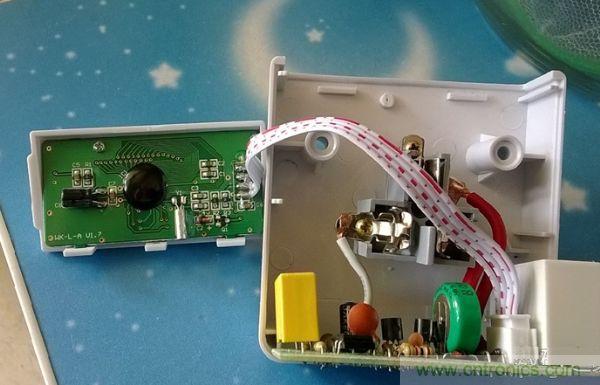

圖2 ：科德定時器的拆解

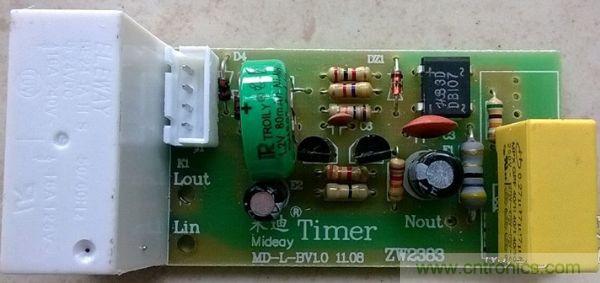

圖3：定時器拆解后的電路板
[page]


改造篇：

不過我認為國內所有內置充電電池的定時器電源，充電電路設計存在缺陷，電池一般使用兩三年都會損壞導致定時器失效，對于普通用戶而言，維修費用以及所耗費的時間成本太高，通常只能丟掉，因此充電電池的設計變成了限制使用壽命的致命缺陷。于是我決定改進原設計，經改造后，估計最少用個七八年沒問題。

電池失效原因：由于成本原因，缺乏電池充電保護電路，電池長時間處于過度充電狀態，電極逐漸被電解而失效。

改造思路：經測試定時器CMOS電路的工作電流僅3uA，如采用法拉電容代替電池，完全可滿足使用要求，同時大大延長使用壽命。

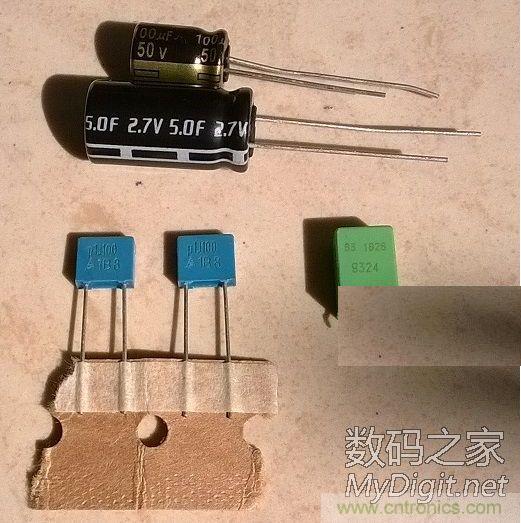

圖4：改造定時器所需的元件全家福
[page]

電路原理圖及改造方案：

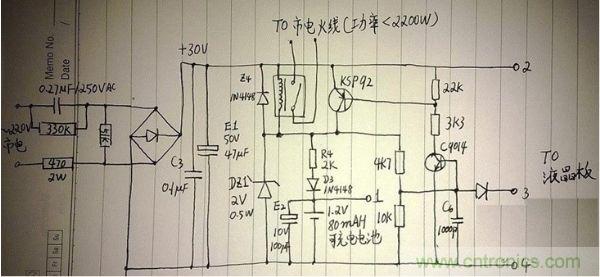

圖5：電路原理圖及改造方案圖

市電經阻容降壓后，通過繼電器線圈與2V穩壓二極管DZ1串聯電路，實現繼電器閉合，DZ1提供2V電壓為CMOS電路供電，同時為電 池充電。當需要斷開繼電器時，CMOS電路相連的3號引腳變為高電平，三極管KSP92導通，繼電器線圈電壓降為零，繼電器釋放。

1、使用2.7V 5F的電容替換充電電池，并將R4短路。經測試電容充滿后可維持CMOS電路繼續工作5天以上，現在的居民小區很少有連續5天停電 的，因此完全可滿足日常使用需求。

2、在DZ1兩端再并聯一直穩壓二極管。由于正常工作時通過穩壓二極管的電流較大（約14毫安），加上市電偶發的高壓脈沖可能 加重該二極管電流負擔，因此是薄弱，再并聯一直同規格的可提高可靠性。

3、在DZ1兩端并聯一只0.1uf的薄膜電容。由于繼電器狀態轉換時易產生瞬間電壓波動，并聯電容可提高2V電壓穩定度，避免電路 誤觸發。增加該電容后可拆除功能類似，但容量偏小的C6。

4、將E1更換為100uF50V松下FM系列高頻電解，提高電路穩定性；將C3更換為可靠性更好的0.1uF100V西門子薄膜電容。

5、拆除E2與液晶板上的電解，并將液晶板上的電解更換為1uF63V的ERO薄膜電容，提高CMOS供電源的高頻抗干擾能力。

注意：改造完畢第一次插市電時，給電容充電需要約5分鐘之后液晶才有顯示。
[page]

改造后的樣子：

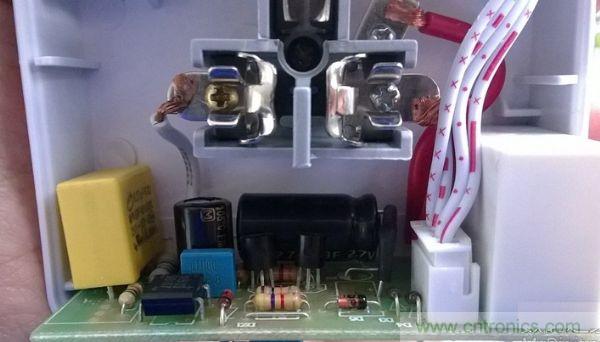

圖6：改造后的定時器圖片

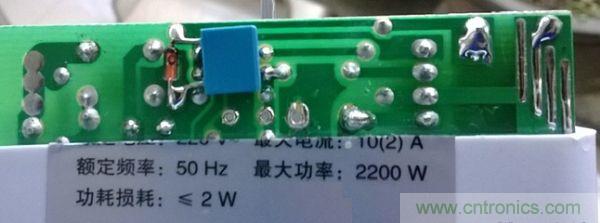

圖7：改造后的定時器的性能參數
