      分享:DIY一個3R33可調穩壓電源

      發布時間:2015-01-28 責任編輯:xueqi

      【導讀】之前有看到過論壇里的前輩關于KIS-3R33模塊改制的穩壓電源,于是網友也嘗試著DIY一個3R33可調穩壓電源。裝好之后,打開開關,有輸出、調節電位器,電壓有的改變,整體效果不錯哦!

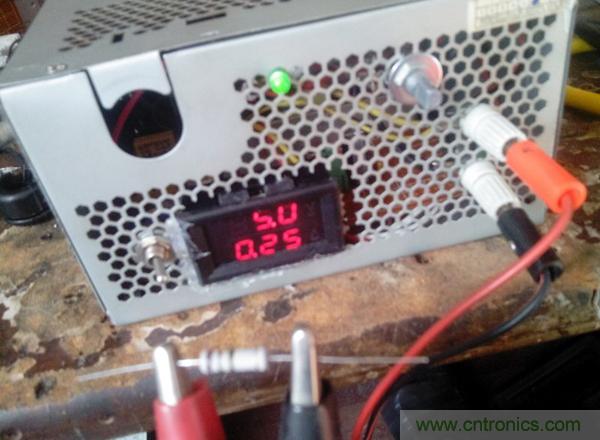

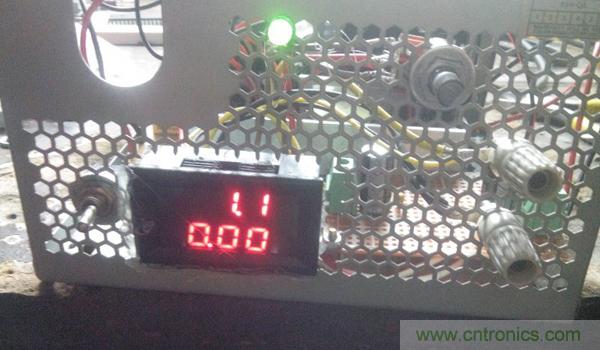

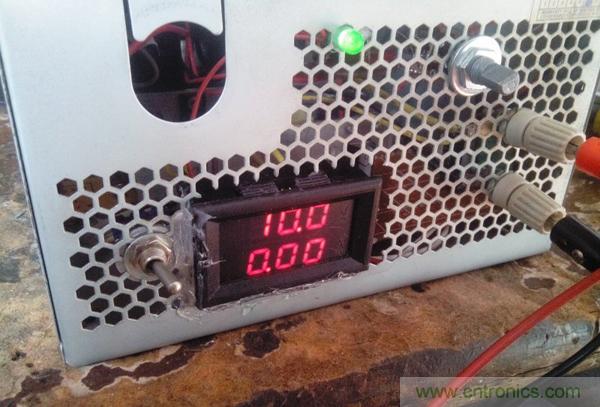

      先展示幾張成品圖:

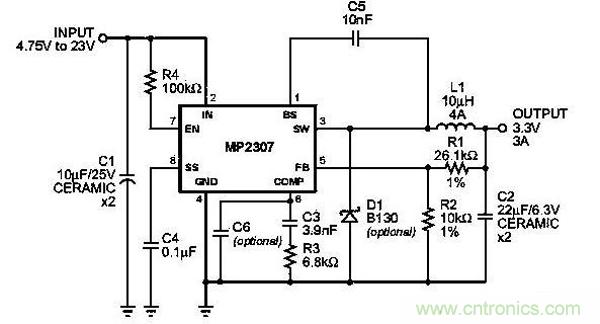

      這里給一下3R33內部電路圖,


      這個模塊其實跟其他的開關型穩壓模塊都大同小異,它比較便宜。

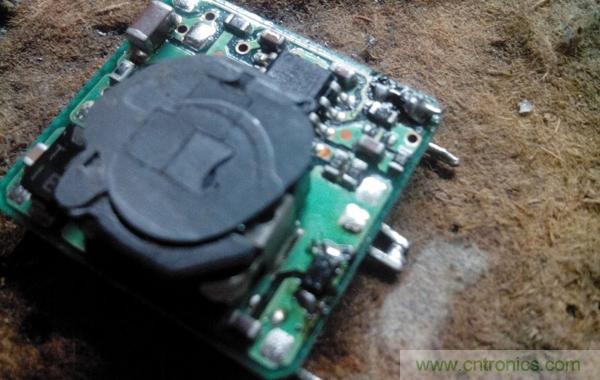

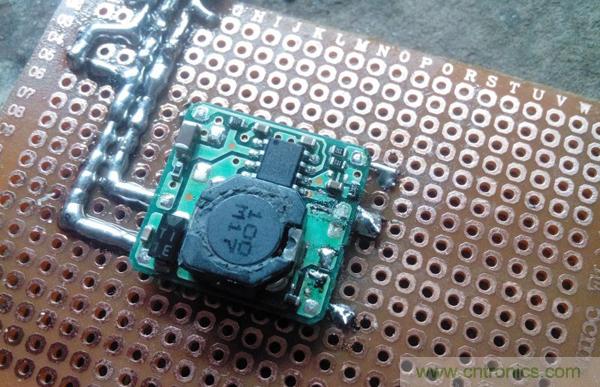

      這是打開外殼后的3R33 ,也就是一塊橡皮擦的四分之三左右,比較迷你。

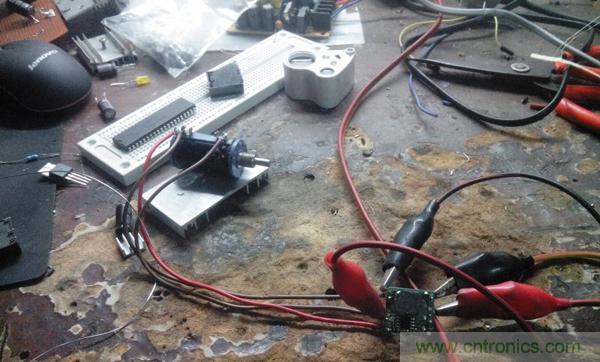

      這是初始測試,拆掉了該拆的元件,什么?要拆掉哪些?下面用一張圖說明。

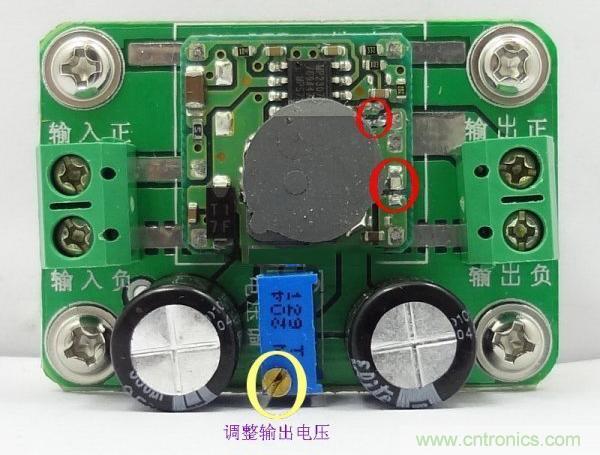

      拆掉紅圈里的東西就行了,別問我怎么拆,我要是會拆,就不會搞死這么多個~~


      [page]

      初始測試通過,開始組裝!!

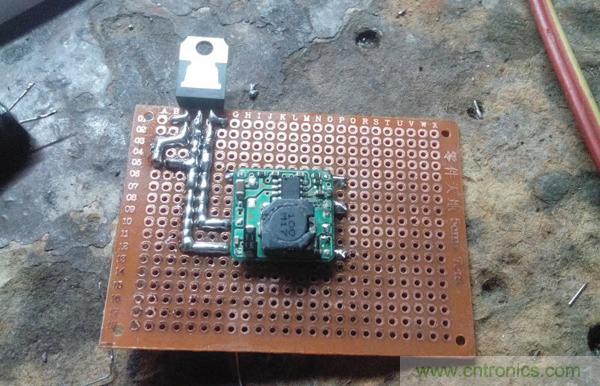

      上面的是7809穩壓塊,用來給散熱風扇和電壓表頭供電,至于怎么接,不用說了吧。

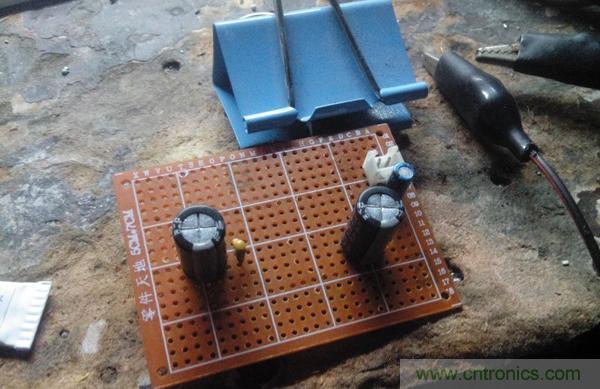

      輸入輸出濾波電容以及穩壓塊輸出插座焊接好,也有一只220uF的小電容做濾波,藍色燕尾夾是固定穩壓塊和散熱片,用的導熱膠粘上去,發現要是完全固化了,摳都摳不下來。



      主供電電源是19V/4A的筆記本電源,被拆的七零八散了。

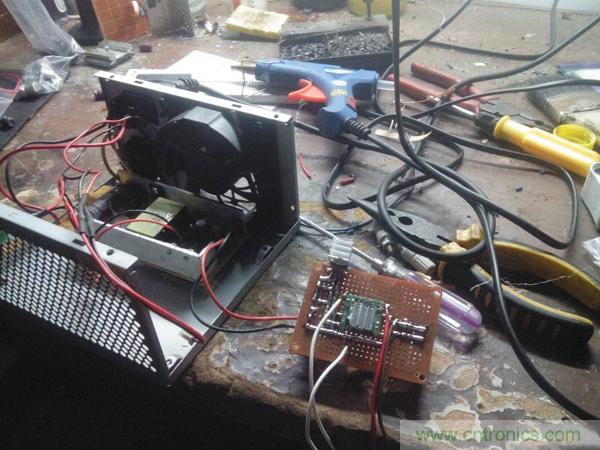

      這會算是總裝前測試了,兩根白色線是模塊的軟啟動線,模塊控制腳通過100k電阻到Vcc,所以懸空都能使模塊工作,要讓它停止輸出,直接接地就好了,所以兩根線怎么接,甭說了吧,都懂得。

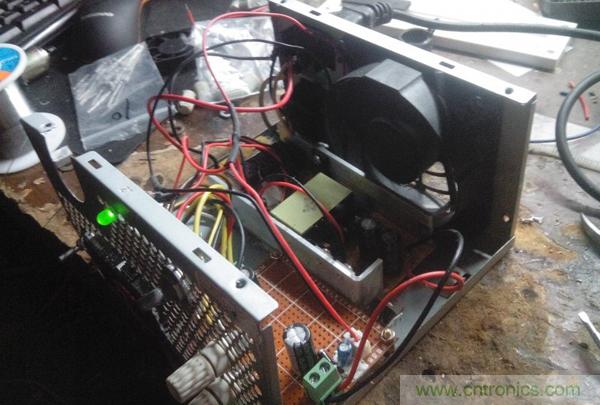

      把一大堆亂七八糟的東西塞進去可不容易,還要注意不能短路!

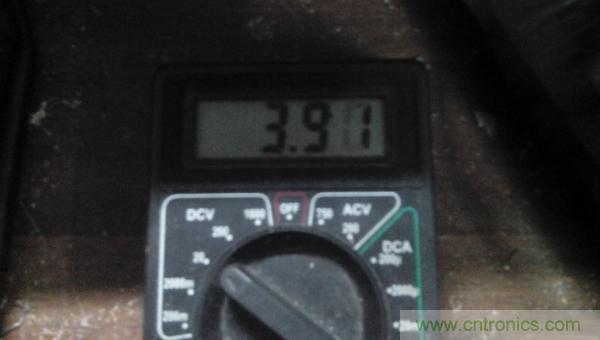

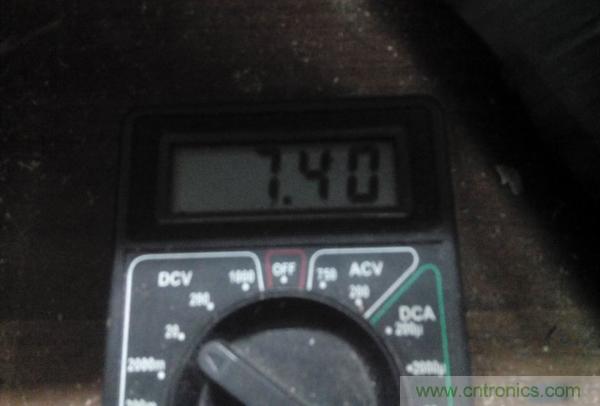

      裝好之后,打開開關,有輸出,調節電位器,電壓有的改變,整體效果不錯!
