【導讀】移動電源和儲能技術已經成為熱門熱議的話題。本文就詳解了MCU同步boost電路移動電源方案。本文通過對這種電源的優勢分析，詳細探討了該方案充電效率高、不易發熱的優勢。
在進行該種類型的移動電源方案優勢解析之前，我們需要首先來看一下目前我國的移動電源市場情況。目前國內適用于手機平板的主流移動電源的規格為具有鋰電池充放電管理功能，同時需要至少具備5V/500mA/1A/2A輸出。其中，鋰電池充放電管理由保護IC+ASIC或MCU技術實現，5V/500mA/1A/2A輸出由鋰電池Boost升壓加反饋控制實現。
通過這兩種規格的要求，我們可以很清晰的看出，由于Boost升壓是將電池的電能輸出給手機、平板，因此充電效率對于采用該種電路的移動電源來說顯得特別重要。以10000mA時的移動電源為例，90%的效率與70%效率的Boost充電電路輸出電能相差2000mAh，采用了MCU同步Boost電路系統的移動電源方案在同樣的時間內充電效率更高。同時，從用戶體驗來看，采用該種方案的移動電源在充電過程中的電源轉化也更加充分，電路設計簡潔，不會造成過多的熱量散發，安全隱患也相對較小。
目前我國所使用的MCU同步Boost移動電源解決方案中，靜態耗電設置要求通常情況下是小于10uA的，實測放電轉換效率最高可以超過91%，且均具備過流過壓過溫保護。為了能夠更加清楚的看到該方案的電路設計原理，我們將其同步Boost的原理圖與二極管續流Boost進行對比，效果圖如下圖所示：

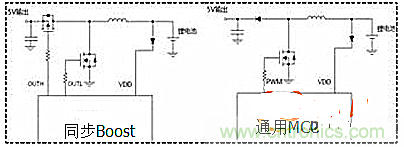

圖為同步Boost與通用MCU續流Boost對比
由上圖中我們可以看到，MCU同步Boost與通用續流Boost相比，其主要特點是內置互補式的PWM輸出功能，通過OUTL、OUTH的PWM互補時序，分別控制NMOS、PMOS的通斷，從而實現同步Boost。由此可以見，采用了MCU同步Boost電路的移動電源方案能夠保證其具備良好的安全性能和散熱效果，同時能夠有效保障充電效率。
