【導讀】深圳市華晶寶豐電子近日推出BF1036四方向傳感器，此產品可自動偵測裝置的方向，進而自動旋轉或調整影像或照片的顯示方向，省去手動調整的動作。

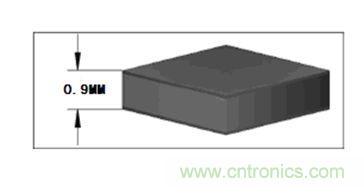

BF1036比2009年推出的產品BF-16尺寸更小，功耗低，并擁有自己的知識產權，功能與性能更佳。其尺寸為 3.0×3.0×0.9mm，可用于紅外線回流焊制程，適合自動化生產制程，并符合ROHS規范。
BF1036

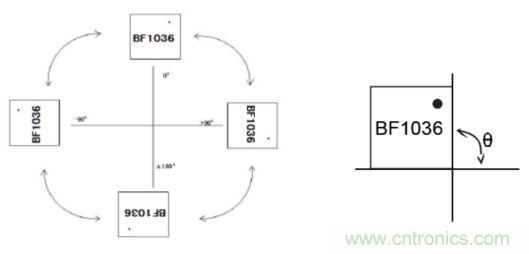

BF1036六個輸出腳位封轉，以致方便客戶選擇，BF1036四方向傳感器可偵測出四個方向的變化，四方向旋轉的示意圖如下：
示意圖
從0、90、180到270度，可做出旋轉角度變化感測、震動、計數、切換開關等功能。其優點有高信賴性、體積小、反應速度快與設計簡易等功能。成本上較 MEMS（微機電產品）更具價格優勢，可應用于數字相機、行動電話、PDA、數字相框、e-pc、E-BOOK、保全、無線鼠標、遙控器等數字消費性產品，以及電熨斗、電暖爐、與玩具等家電產品。
產品特性
1、光學表面安裝4方向檢測傳感器
2、可以檢測上、下、左、右4個方向
3、與機械式相比,振動時的誤操作很少
4、與電磁式比較,不受磁場的影響

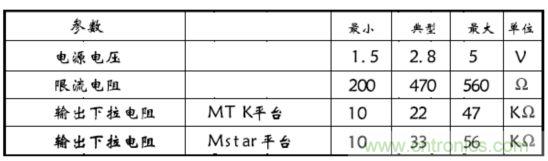

手機上各平臺應用案例參數
應用參數

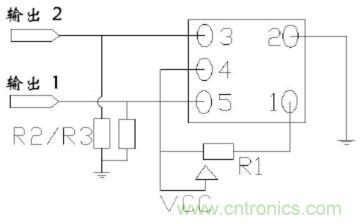

應用原理示意圖
應用原理示意圖
手機上可以實現的功能
1. 手機切換背景墻紙
當手機在垂直方向上發生轉動時，可以通過檢測BF1036所處的狀態，也就是GPIO口輸出的高低電平來感知手機所處的狀態，從而來切換背景屏幕的畫面。
2. 手機切換屏幕方向
當手機在垂直方向上成90、180、270、360度轉動時，屏幕顯示的菜單方向可以切換跟著轉動，與人眼保持最佳觀看方向；
3.手機切換MP3歌曲
通過轉動手機在垂直方向的角度（-90度，+90度），來上下切換MP3歌曲；
4.TV播放橫豎屏切換
當觀賞MP4或TV時，屏幕需要橫過來，這樣符合人眼觀看的習慣，BF1036完全能感知手機在轉動，從而給出信號另BB更改屏幕的顯示方向。
5. 側抬手機靜音震動；
當會議中，手機來電需要切換成震動或靜音時，BF1036不需要翻轉，而只需側抬一下就可以實現，非常的簡便
6.電子書橫向閱讀
當觀看電子書時，我們想切換成橫屏來看比較方便，BF1036也完全可以支持，需要軟件把豎屏觀看的文檔格式切換成橫屏觀看的文檔格式
7. 鬧鈴變靜音
在鬧鈴響起后，打開BF1036功能，側抬也可以實現切換成靜音模式
8.視頻播放中啟用，
在音樂播放中啟用，來電翻轉靜音，鬧鐘停止，搖晃換壁紙，搖晃換壁紙時振動
9.BF1036是完全兼容ROHM的四方向傳感器RPI1040傳感器，方便設計和研發。
產品datasheet下載：http://www.gdnengbo.cn/sensor-dl/1057
