由于功效高于AB類放大器，D類放大器對便攜式音頻應用設計人員來說更具吸引力。但是，也有一些設計者并未在便攜式應用中使用D類放大器，因?yàn)閭鹘y(tǒng)的PWM型D類放大器需要龐大且昂貴的濾波元件來降低電磁干擾。Maxim公司的D類放大器擴譜調制技術則讓設計者可以省去這些濾波元件，又不會降低音頻性能或放大功效，因此有效推動了高效D類放大器在便攜式音頻應用中的推廣。
　　
傳統的脈寬調制放大器拓?fù)?br /> 　　
圖1展示了一款典型的PWM型、橋接負載(BTL) D類放大器。PWM方案通常利用一個內部生成的鋸齒波作為其輸入級的基準。其中有一個比較器監視模擬輸入電壓，并將其與鋸齒波進行比較。當鋸齒波輸入超過輸入電壓時，比較器輸出就變?yōu)榈碗娖健Ｔ诒容^器輸出端利用一個反相器來生成一個互補的PWM波形，用于控制BTL輸出的第二橋臂。
　　
因?yàn)槠錆M擺幅轉換特性和快速開關頻率會產生較高的射頻(RF)輻射和干擾，PWM型放大器的輸出一般需要龐大的濾波元件。此時一般需要一個LC濾波器來降低這種高頻干擾，并從PWM信號的占空比信息中提取音頻內容。

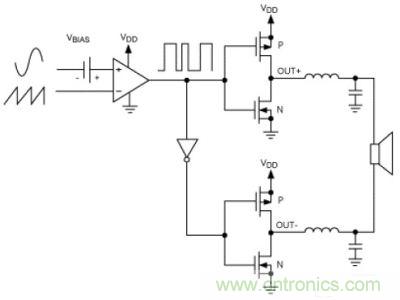

圖1：傳統的脈寬調制拓?fù)洹?/p>

擴譜調制放大器拓?fù)?br /> 　　
有一種方法可以取代這種昂貴的大尺寸LC濾波器方案，那就是改進開關過程，使放大器在保持高效的同時降低EMI。Maxim公司的D類放大器恰好做到了這一點。這種D類放大器采用獨特的、享有專利的擴譜調制模式，以展寬寬帶頻譜分量，從而使揚聲器和電纜輻射的EMI降至最低。圖2通過Maxim公司的MAX9700展示了這種D類放大器的拓?fù)洹?br /> 　　
Maxim的D類放大器調制方案采用了一個內部生成的鋸齒波，并在輸入部分采用一個互補信號對。如果沒有互補輸入信號，則會在IC內部產生一個差分輸入。　

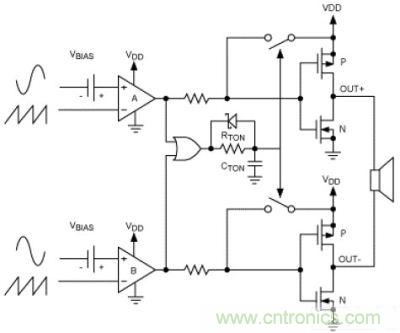

圖2：單聲道D類放大器拓?fù)?/p>

比較器監視D類放大器的輸入，并將互補的輸入電壓與鋸齒波進行比較。當鋸齒波的幅度超過輸入電壓時，比較器A會輸出一個低電平，將相應的D類輸出(OUT+)拉高至VDD。當鋸齒波的幅度超過其輸入電壓時，比較器B也會輸出低電平，同樣將相應的D類輸出(OUT-)拉高至VDD。兩個D類輸出都被拉高之后，一個處于或非門輸出端的定時器開始計時，時間常數為tau，相當于1 / (RTON * CTON)。固定時間結束后，兩個D類輸出都被拉低至GND，而兩個比較器均被復位。這個過程在第二個比較器輸出端產生一個最小脈沖寬度tON (MIN)。隨著輸入電壓的升高或降低，其中一個輸出(第一個比較器會觸發翻轉)的脈沖持續時間會增加，而另一個輸出的脈沖持續時間則維持在tON(MIN)，從而導致?lián)P聲器兩端的凈電壓(VOUT+ - VOUT-)發生改變。　
[member]
[page]　

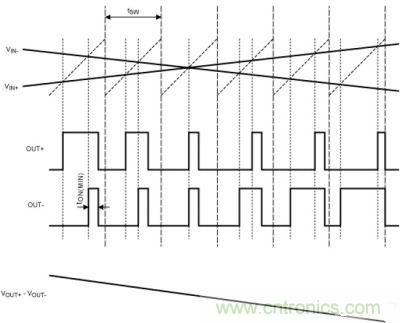

圖3：FFM模式下，Maxim的D類BTL放大器加載輸入信號后的輸出　

固定頻率調制和擴譜調制
　　
Maxim的D類放大器采用兩種調制模式：(1) 固定頻率調制(FFM)模式；(2) 擴譜調制模式。FFM模式下(圖3)，鋸齒波的周期保持不變，這一點和傳統的PWM方案是一樣的。擴譜調制模式(圖4)下，鋸齒波的周期會逐周期發生改變(變化范圍達±10%)。圖4對鋸齒波的周期變化進行了夸大，以更好地展示其效果。　　

圖4：擴譜調制模式下，Maxim的D類BTL放大器加載輸入信號后的輸出　

擴譜調制模式下，其周期的逐周期變化可降低基波頻率下(fo ±10%)的頻譜能量，同時擴展特定帶寬(nfo ±10%，n為正整數)內的諧波分量。這時大量的頻譜能量并不是集中在開關頻率的各倍頻處，而是在一個隨頻率而增加的帶寬內展寬。頻率超過數兆赫茲后，寬帶頻譜看起來就像是白噪聲，從而達到降低EMI之目的。在FFM模式下，能量包含在較窄的頻帶內，并具有較高的峰值(圖5a)。而在擴譜調制模式下，能量包含在較寬的頻帶內，峰值能量也得以降低(圖5b)。請注意，圖5b中的三次諧波幾乎被噪聲底遮蓋了。　　

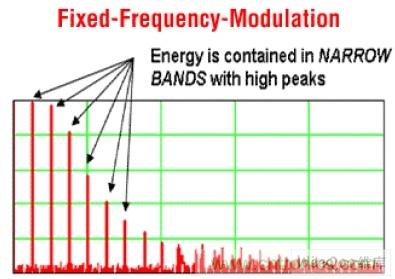

圖5a：Maxim的FFM模式
　　

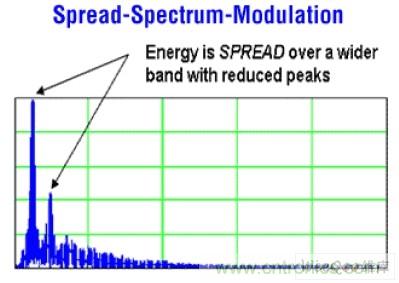

圖5b：Maxim的擴譜調制模式　　

擴譜調制模式將EMI輻射降至最低
　　
Maxim的擴譜調制技術允許D類放大器真正“免除濾波器”，只要揚聲器電纜不是太長。傳統的PWM架構通常需要大尺寸的輸出LC濾波器，以確保使用D類放大器的消費類產品能夠滿足EMI規范要求。Maxim專有的擴譜調制技術降低了D類放大器的輻射，因此輸出不需要濾波或僅需要最小的濾波元件，即可滿足EMI規范要求(見附錄)。
　　
EMI規范要求終端產品必須通過現有的準峰值檢測限制-例如由CE (歐洲共同體，歐洲標準)和FCC (聯邦通信委員會，美國標準)所制定的限制標準，以確保最低程度的電磁干擾。按照這些機構的定義，電磁干擾會中斷、阻礙或降低電子和/或電氣設備的有效性能。在準峰值檢測中，所測定的信號等級是由信號頻譜分量的重復頻率來衡量的。重復頻率越低，準峰值讀數也就越低。

擴譜調制充分利用了準峰值檢測的平均特性，從而大大降低EMI的測量結果(表1)。在擴譜調制模式下，D類放大器的峰值基波頻率在一定范圍內隨機變化-通常在其基本開關頻率的±10%范圍內。假設分析儀使用120kHz分辨率帶寬進行準峰值檢測，那么除了開關頻率基波和幾個高次諧波外，開關能量在任何單個中心頻率下都只出現一段時間。
