      低功耗藍牙無線傳感器

      發布時間:2018-04-02 責任編輯:lina

      【導讀】如今,科技發展迅猛,各種設備讓世界變得更加智能。新技術的不斷出現,不僅改進了現有技術,還創造了新的細分市場。藍牙技術的進步使得智能藍牙(低功耗藍牙BLE)應運而生。按照藍牙技術聯盟(SIG)的定義,BLE是一種低功率、短距離、低數據速率的無線通信協議。

      BLE的分層協議棧能以低功耗高效傳輸少量數據,使其成為電池供電應用的首選無線協議,如需要定期提取和處理數據的低功耗傳感器網絡接口等。本文將重點介紹如何在數據變化不頻繁的傳感器應用中,有效地利用BLE維持低功耗無線運行。


      目前,全球正進入一個各種系統都需要采集和交換數據的物聯網(IoT)時代。在傳感器以無線方式連接,形成網絡并實現設備間數據交換的物聯網中,BLE發揮著至關重要的角色。主機設備可以是能夠監測和控制所有網絡節點的智能手機。此類物聯網(IoT)應用包括日常活動追蹤以及家庭自動化功能,如高效住宅照明、溫度和濕度監測與控制、遠程控制消費類電子設備等。

      低功耗藍牙的功率模式

      如果傳感器采用電池供電,功耗受限且必須持續很長時間的話, BLE將成為最佳連接選擇。比如,一個測量溫度及濕度的低功耗傳感器, 其參數是緩慢變化的,此類傳感器可以與能夠處理并將數據傳輸?shù)街鳈C(jī)設備的BLE集成型處理器連接。BLE子系統的操作頻率不高,例如每百毫秒一次,而且在其他時間處于低功耗模式。賽普拉斯PSoC 4 BLE等BLE型器件可提供多用戶可配置的功耗模式,從而優化獨立于處理器工作模式的BLE子系統(BLESS)的運行。使開發人員能夠降低功耗,并使單塊電池的使用壽命達到數年之久。

      這五種系統功率模式分別為:主動、睡眠、深度睡眠、休眠和停止模式。三種BLESS功耗模式分別為主動、睡眠和深度睡眠模式。BLESS模式在系統功率為1.3微安的深度睡眠模式下始終啟用。BLE子系統可以在BLESS Active模式下發送和接收數據。它能保持空閑狀態,并在BLESS睡眠模式和深度睡眠模式下維持連接。這些功耗模式獨立于系統的功耗模式,因此開發人員能夠靈活地為系統和BLESS分別選擇最高效的配置。在此基礎上,我們可以建立一個電流需求極低、通常由紐扣電池供電的完整系統。

      例如,1秒廣播間隔的平均耗電量只有26微安。而1秒連接間隔的平均耗電量更低,只有17微安。

      傳感器和低功耗藍牙

      傳感器可以大致分為模擬和數字兩種。典型的模擬傳感器包括用于監測煙霧、氣體、環境光線、人員感應等的傳感器。數字傳感器包括監測溫度、濕度、壓力、加速度等的傳感器。當BLE子系統與應用處理器集成時,傳感器可以采用多種不同的方式進行連接。例如,可以將模擬傳感器饋送到前端具有電壓輸出器的SAR ADC。數字傳感器無需進行模擬轉換,因此可以通過任何通信接口(如I2C、SPI或單線接口)采集數據。集成的定時器、計數器、脈寬調制器和通用數字模塊(UDB)均可用于實現自定義邏輯以進一步處理傳感器數據。最終,經處理或所接收的數字?jǐn)?shù)據可以通過BLE接口發送,并由內置BLE功能的手機或任何其他客戶端設備進行監測。隨著資源可用性和成本的不斷變化,可選擇不同系列的BLE集成處理器(如PSoC 4 BLE)以適應各種應用。

      無線傳感器網絡

      無線傳感器網絡通常作為網狀網絡和樞紐網絡(見圖1)。樞紐網絡包括可以放置在相同位置的所有傳感器。每個傳感器需要連接到單個BLE外圍設備(服務器)來處理數據并將其發送到BLE中央設備(客戶端)。網狀網絡采用可以遠程定位傳感器的拓?fù)浣Y(jié)構。網格中的每個節點都需要連接到BLE外圍設備(服務器),所有這些外圍設備都可以連接到BLE中央設備(客戶端)。

      圖1:傳感器網絡拓?fù)浣Y(jié)構


      網狀網絡中樞網絡                                         樞紐網絡

      內置BLE功能的處理器的靈活性和豐富資源,使傳感器能夠與單一BLE設備連接。圖2是使用PSoC Creator的典型配置。PSoC Creator是一個用于圍繞PSoC架構開發應用程序的IDE。圖中顯示的是模擬和數字傳感器接口以及BLE子系統。該配置展示的是用于感測煙霧、光照強度、溫度、濕度和壓力的典型工業數據監測系統。配置中的每個組件都有一個關聯的應用程序編程接口(API),開發人員可根據需要訪問這些組件。每個組件還有一個與其相關的數據表對組件的可用配置進行說明。

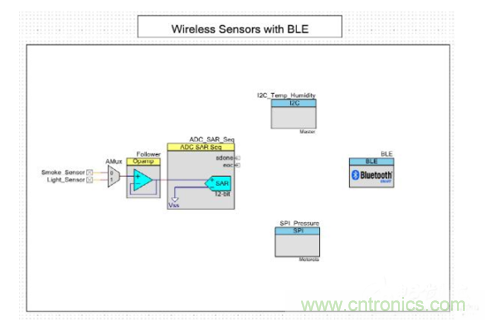

      圖2:PSoC Creator項目 – 包含所有必要組件的頂級設計


      BLE組件在其GAP層中被配置為從設備。這使任何BLE設備(如BLE手機)都可以掃描此設備,在BLE從設備包含其名稱廣播時被BLE手機連接。此外,在其GATT層中,BLE設備被配置為具有自定義配置文件的GATT服務器。下面將討論BLE低功耗特性在該組件內啟用。名為“Sensor Service”的單一服務具有5種不同的特性,用于采集每個傳感器的數據。每個特性都具有通知功能,可以將傳感器數據作為通知發送。

      BLE中的一切都作為“-活動”處理。BLE堆棧提供處理這些事件的“定義”。以下代碼片段展示了其中一部分活動的運行。

      CyBle_Start(AppCallBack);
      void AppCallBack(uint32 event, void* eventParam)
      {
      CYBLE_API_RESULT_T apiResult;
      switch (event)
      {
      case CYBLE_EVT_STACK_ON: /* This event is received when the component is Started */
      /* Enter into discoverable mode so that remote device can search it. */
      apiResult = CyBle_GappStartAdvertisement(CYBLE_ADVERTISING_FAST);
      if(apiResult != CYBLE_ERROR_OK)
      {
      /* Error */
      }
      break;
      case CYBLE_EVT_GAPP_ADVERTISEMENT_START_STOP:
      if(CYBLE_STATE_DISCONNECTED == CyBle_GetState())
      {
      CySysPmHibernate(); /* Enter Hibernate Mode for Low Current */
      }
      break;
      case CYBLE_EVT_GAP_DEVICE_CONNECTED:
      break;
      case CYBLE_EVT_GAP_DEVICE_DISCONNECTED:
      /* Put the device into discoverable mode so that a remote can search it. */
      apiResult = CyBle_GappStartAdvertisement(CYBLE_ADVERTISING_FAST);
      if(apiResult != CYBLE_ERROR_OK)
      {
      /* Error */
      }
      break;
      /* GATT Events */
      case CYBLE_EVT_GATT_CONNECT_IND:
      break;
      case CYBLE_EVT_GATT_DISCONNECT_IND:
      break;
      }
      }

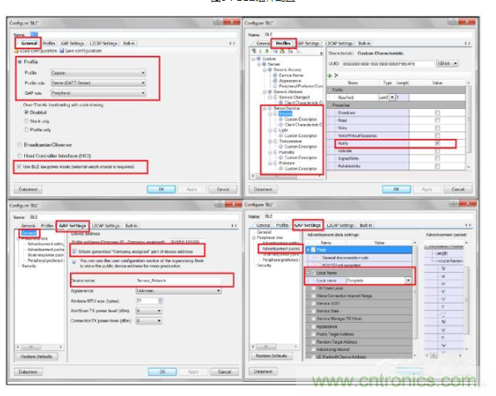

      圖3:BLE組件配置


      一旦兩個設備實現連接,就能使用連接間隔不同的通知發送數據。應用程序接口“CyBle_ProcessEvents()”應置于while(1)循環中,且必須在每個連接間隔中至少調用一次。我們也可以調用在同一while循環中將數據作為通知發送的函數。以下函數可用于將溫度數據的一個字節作為通知發送。這也適用于其他傳感器特性。

      voidSendTempNotification(uint8TempData)
      {
      CYBLE_API_RESULT_T bleApiResult;
      CYBLE_GATTS_HANDLE_VALUE_NTF_T TempHandle;
      TempHandle.value.val = &TempData;
      TempHandle.value.len = 1;
      TempHandle.attrHandle = CYBLE_SENSORSERVICE_TEMPERATURE_CHAR_HANDLE;
      do
      {
      bleApiResult = CyBle_GattsNotification(cyBle_connHandle, &TempHandle);
      CyBle_ProcessEvents();
      }while((CYBLE_ERROR_OK != bleApiResult) && (CYBLE_STATE_CONNECTED == cyBle_state));
      }

      如上文所述,處理器和BLE子系統(BLESS)具有獨立的低功率模式。舉個例子 ,如果設備斷開連接,我們可以將處理器設置為休眠或停止模式以降低功耗。在廣播和連接間隔之間,我們可以利用BLESS深度睡眠模式,甚至連所使用的各個組件(如ADC、I2C等)也可以進入各自的低功率模式并在需要時喚醒。因此,開發人員能夠根據整個系統的實際需要,對功率進行非常細致的控制。有關詳細的低功率代碼片段,請參見低功耗藍牙應用的低功率設計與電池壽命估算。

      while(1) 循環如下:

      while(1)
      {
      /* Process all the generated events. */
      CyBle_ProcessEvents();
      /* To achieve low power in the device */
      LowPowerImplementation();
      /***********************************************************************
      * Wait for connection established with Central device
      ***********************************************************************/
      if(CyBle_GetState() == CYBLE_STATE_CONNECTED)
      {
      CyBle_ProcessEvents();
      SendTempNotification(Temperature);
      }
      }

      目前具有BLE功能的手機可以掃描這一傳感器網絡設備,并使用各種特性來監視每個傳感器的數據。一些處理器制造商還提供手機端的BLE連接軟件。例如,賽普拉斯提供了一個名為CySmart的應用程序,該應用程序可以安裝在您的安卓或Apple設備上,并協助您監控BLE傳輸。

      BLE 信標

      藍牙信標的廣播信號可以被附近的智能設備捕捉。對于此類應用,只需要將BLE組件配置為廣播器的GAP,這樣系統就可以發送廣播信息。信標的功耗應該較低,也可以得益于集成的處理器/BLE設計。太陽能低功耗藍牙信標和無線傳感器節點可顯示正在使用的BLE信標。

      BLE在消費類、工業和嵌入式應用等許多市場中的發展勢頭良好。該項技術成功的一個關鍵因素是它能夠在低功耗的情況下運行。BLE技術使開發人員能夠設計出由電池供電、使用壽命更長,對用戶更加友好的應用。
