【導讀】傳統的高壓隔離反激式轉換器利用光耦合器將穩壓信息從次級側基準電源電路傳輸?shù)匠跫墏?cè)，由此實現準確穩壓。問題在于光耦合器會大大增加隔離設計的復雜性：存在傳播延遲、老化和增益變化，所有這些都會使電源回路補償變得復雜，且會降低可靠性。此外，在啟動過程中，需要采用泄放電阻或高壓啟動電路來初始啟動IC。除非在啟動組件中額外添加一個高壓MOSFET，否則泄放電阻將消耗大量電源。
LT8316是一種微功率、高壓反激式控制器，不需要光耦合器、復雜的次級側基準電源電路或附加的啟動組件。
擴展電源電壓
LT8316采用熱增強型20引腳TSSOP封裝，去除了4個引腳，以顯示高壓間隔。通過對第三繞組的隔離輸出電壓采樣，無需采用光耦合器來進行穩壓。輸出電壓通過兩個外部電阻和第三個可選溫度補償電阻進行編程。準諧振邊界模式操作有助于實現出色的負載調整、小變壓器尺寸和低開關損耗，特別是在高輸入電壓下。
由于輸出電壓是在次級側電流幾乎為零時檢測，所以無需采用外部負載補償電阻和電容。因此，LT8316解決方案采用的組件數量較少，大大簡化了隔離反激式轉換器的設計（參見圖1）。
圖1. 完整的12 V隔離反激式轉換器，適用于20 V至800 V廣泛輸出，最小啟動電壓為260 V。
LT8316的額定工作電壓最大為600 V，但可以通過更換與VIN引腳串聯的齊納二極管來進行擴展。齊納二極管的電壓會降低供給芯片的電壓，使得電源電壓超過600 V。
LT8316
● 寬輸入電壓范圍：16V 至 600V
● 無需光隔離器即可進行調節
● 支持準諧振邊界模式
● 恒流和恒壓調節
● 低紋波輕載 Burst Mode® 運行
● 低靜態電流：75μA
● 可編程限流值和軟啟動
● 采用具有高電壓引腳間距的 TSSOP 封裝
圖1所示為輸入電壓為18 V至800 V的反激式轉換器的整個原理圖。如需查看詳細的組件選擇指南，請參考LT8316數據手冊。220 V齊納二極管與VIN引腳串聯時，鑒于齊納二極管存在電壓容差，電路的最小啟動電壓約為260V。注意，在啟動后，LT8316可以在電壓低于260V時正常工作。

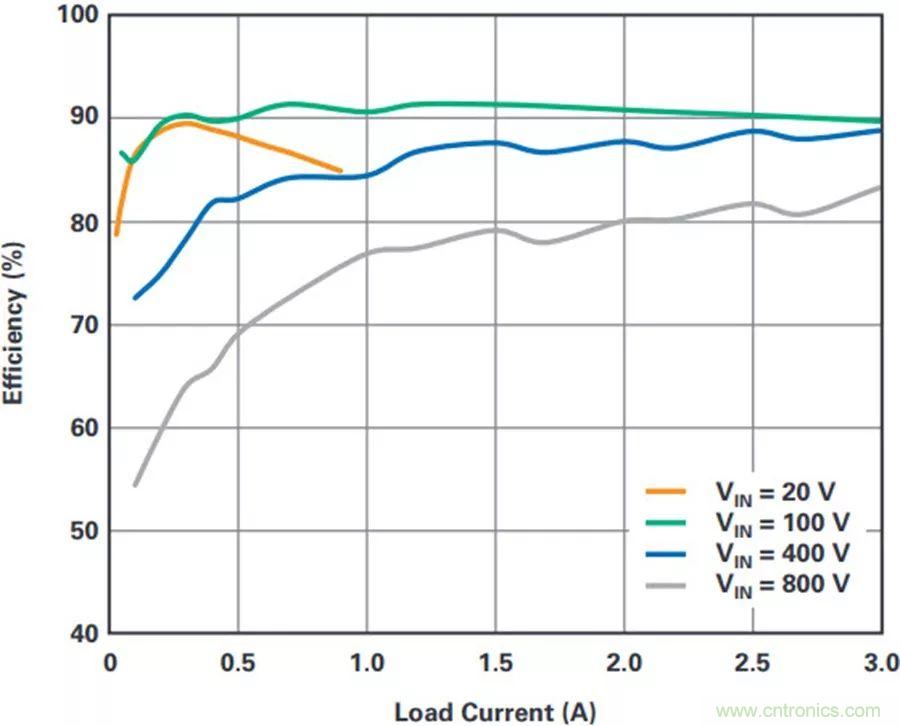

圖2. 圖1中反激式轉換器的效率。
圖2顯示了不同輸入電壓下的效率，反激式轉換器的峰值效率達到91%。即使沒有光耦合器，不同輸入電壓下的負載調整仍然保持準確，具體如圖3所示。

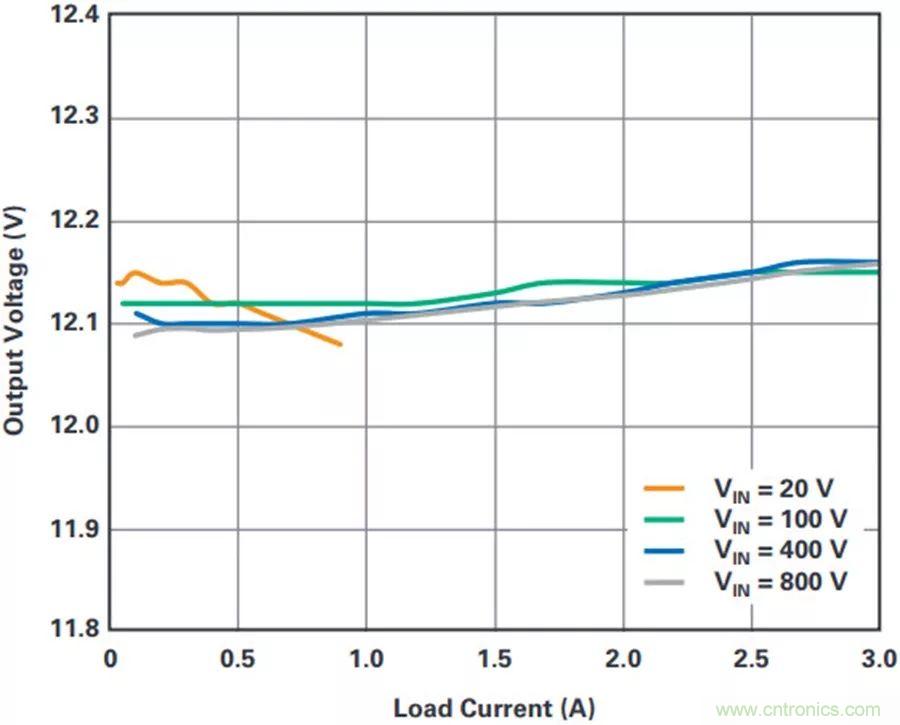

圖3. 圖1中反激式轉換器的負載和電壓調整率。
低啟動電壓設計
之前的解決方案雖然將輸入電壓擴展到800 V，但齊納二極管將最小啟動電壓提高到了260 V。挑戰在于，有些應用既需要高輸入電壓，也需要低啟動電壓。
圖4所示為備選的800 V最大輸入電壓解決方案。這個電路使用齊納二極管和一個二極管來構成電壓穩壓器。輸入電壓可以穩定增加至800 V，而VIN引腳的電壓穩定保持在560 V左右。這個電路的優點在于，它允許LT8316以更低的電源電壓啟動。

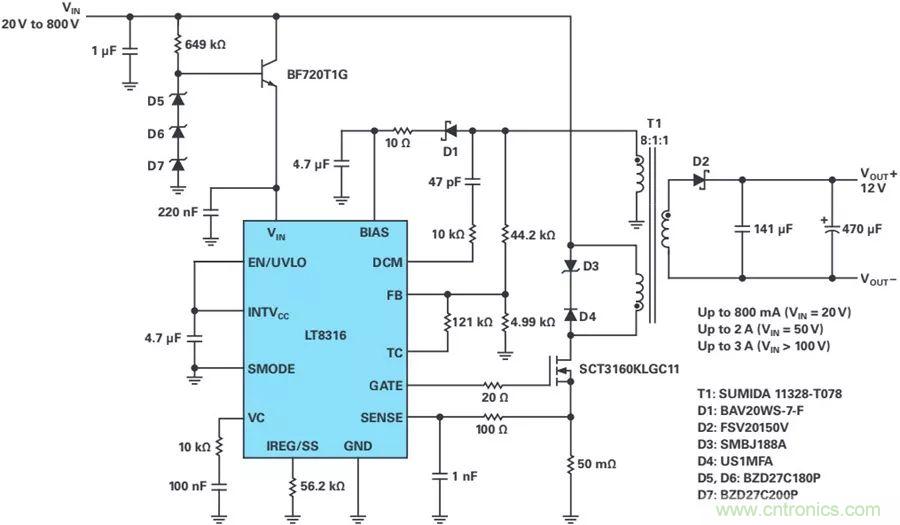

圖4. 隔離反激式轉換器的原理圖：20 V至800 V輸入轉換至12 V，啟動電壓低。
非隔離降壓轉換器
LT8316的高壓輸入功能在簡單的非隔離降壓轉換器中可以輕松實現，且無需采用隔離式變壓器。采用價格相對便宜的現成電感作為電磁組件。
對于非隔離降壓應用，LT8316的接地引腳連接至降壓拓?fù)涞拈_關節點，其電壓可變。LT8316采用獨有的檢測方法，只在開關節點接地時檢測輸出電壓，因此降壓原理圖相當簡單。
與反激式轉換器一樣，降壓轉換器的電源電壓也可以擴展。圖5顯示了輸入電壓最高可達800 V的降壓轉換器的原理圖。LT8316的電源電壓和VIN引腳之間存在一個220 V齊納二極管。鑒于齊納二極管存在電壓容差，最小的啟動電壓為260 V。啟動之后，LT8316繼續以更低的電源電壓正常運行。圖6顯示了不同輸入電壓下的效率，降壓轉換器的峰值效率達到91%。圖7顯示了負載和電壓調整率。

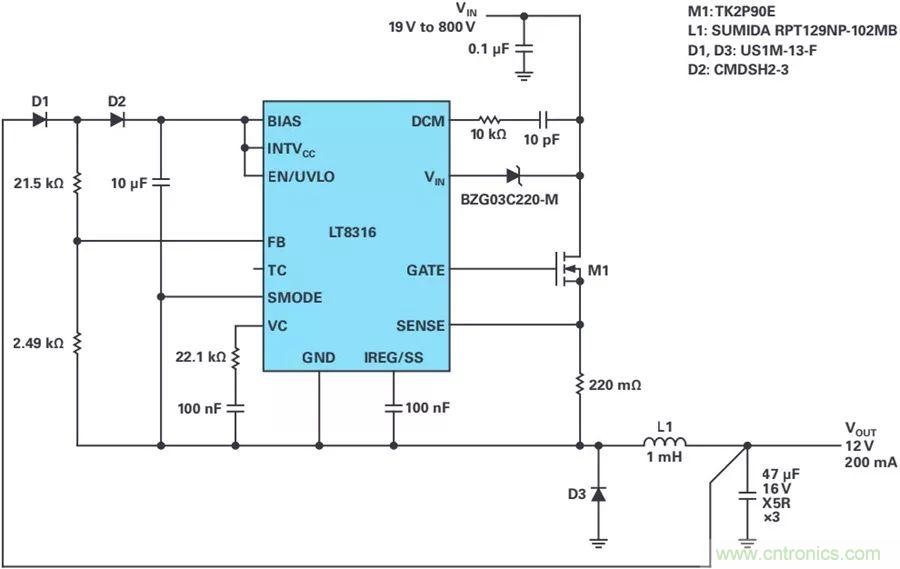

圖5. 電源電壓最高800 V的非隔離降壓轉換器的原理圖。

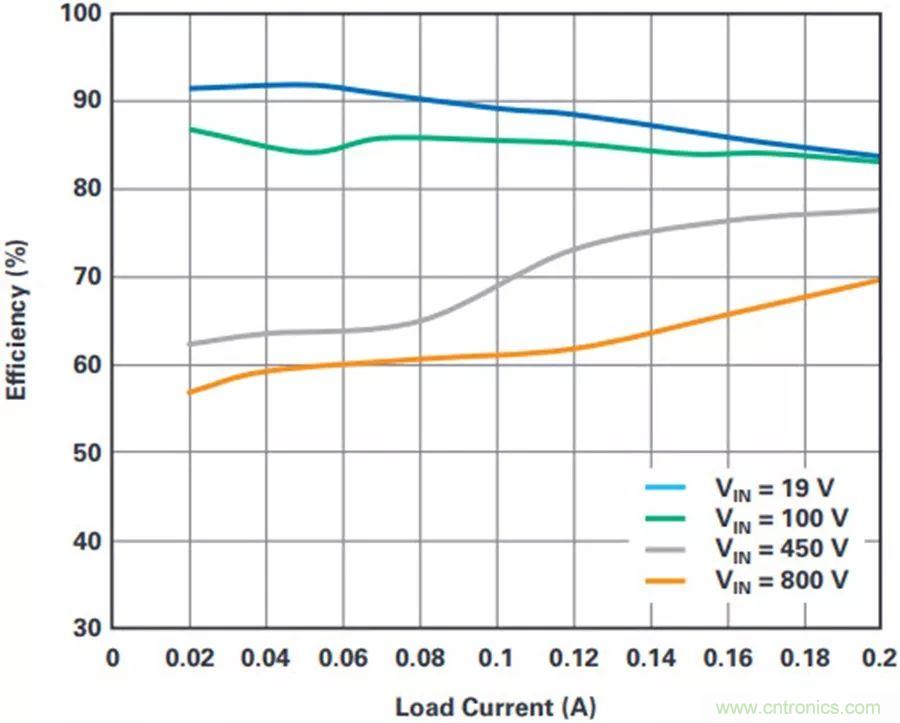

圖6. 圖5中降壓轉換器的效率。

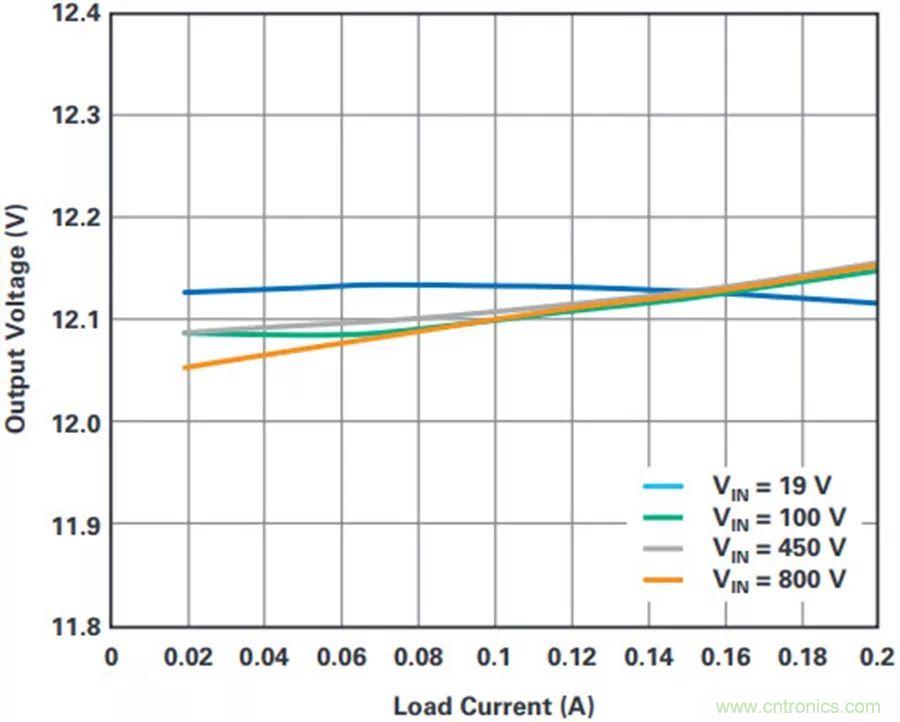

圖7. 圖5中降壓轉換器的負載和電壓調整率。
與圖4中的反激式轉換器類似，可以在電源電壓和VIN引腳之間增加電壓穩壓器，以使降壓轉換器實現低啟動電壓。需要注意的是，GND引腳和VIN引腳之間存在一個體二極管，它會增高晶體管的射極電壓，導致基極射極擊穿。為了防止出現這種情況，我們增加兩個二極管來保護該晶體管。圖8所示為低啟動電壓解決方案。
圖8. 采用低啟動電壓的800 VIN非隔離降壓轉換器的原理圖。
結論
LT8316在準諧振邊界模式下工作，無需采用光耦合器即可實現出色穩壓。此外，它還具有豐富的特性，包括低紋波突發模式(Burst Mode®)工作、軟啟動、可編程電流限制、欠壓鎖定、溫度補償和低靜態電流。高度集成簡化了組件數量較少的高性能解決方案的設計，涉及的應用范圍非常廣泛，從由電池供電的系統到汽車、工業、醫療、電信電源以及隔離輔助/家用電源。
本文轉載自ADI.
