首先，所有逆變器都擁有MOSFET或IGBT功率 晶體管，用以完成將直流電源轉換成交流電 源的繁重任務。這些功率開關由直流/交流控 制器驅動。由于多數控制器均為低壓器件， 功率晶體管則為相對高壓器件，因此需用數字隔離柵極驅 動器才能實現這種轉換功能。ADI的 iCoupler® 技術構成多 種隔離柵極驅動器的基礎，如ADuM3220，其中有兩個隔 離驅動器集成在單個封裝中，具有4 A峰值電流驅動能力。 兩個ADuM3220可以控制一個H橋輸出電路的四個開關。 見圖1。

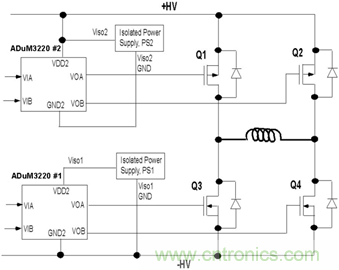

圖1. ADuM3220和H橋驅動



典型的逆變器中，如果沒有三個控制器，一般至少也有兩 個。對于同時采用直流/直流控制器和直流/交流控制器的 情況，這兩個控制器之間必須進行通信，以確保整個系統 高效運行。然而，直流/直流控制器與直流/交流控制器之 間通常以電氣方式隔離，或者至少在兩個接地系統之間極 有可能存在大共模電壓。因此，兩個處理器之間的通信必 須以電氣方式加以隔離，而這里正是多個標準雙向隔離器 的用武之地。



最后，還需要一個通信通道，向中央控制器報告系統的性 能，同時接收來自中央控制器的指令。以高數據速率或者 進行長距離通信時，差分數據傳輸的表現優于單端傳輸。 這種通信任務常用的協議為RS-485和CAN。RS-485規范符 合真正多點通信網絡的要求，根據該標準，單個(雙線)總 線上最多可以連接32個驅動器和32個接收器，不過典型的 太陽能設施一般無需將這一性能發揮到極致。針對這種應 用需求，ADI推出了基于 iCoupler耦合器的隔離式RS-485/ RS-422系列收發器，這就是我們的ADM248x產品系列。最 近我們推出了隔離式CAN收發器系列中的第一款產品ADM3052/ADM3053。這些產品目前提供樣片，將于2011 年夏季開始全面量產和供貨。
