【導讀】電阻溫度系數 (TCR)，也稱RTC，是一種性能特征，在很大程度上受電阻結構影響，阻值極低，并且不同的測試方法會產生不一樣的結果。本文中，我們將重點介紹影響這一指標的結構和技術特點，以及如何更好地理解這一電阻性能參數。
因果關系(1)
電阻是多種因素共同作用的結果，這些因素導致電子運動偏離金屬或金屬合金晶格理想路徑。晶格缺陷或不完整會造成電子散射，從而延長行程，增加電阻。以下情況造成這種缺陷和不完整：
● 因熱能在晶格中移動
● 晶格中存在不同原子，如雜質
● 部分或完全沒有晶格 (非晶結構)
● 晶界無序區
● 晶體缺陷和晶格間隙缺陷
TCR 以 ppm/°C 為單位測量，是上述缺陷熱能部分的特征，不同材料之間差異很大 (參見表 3)。當溫度恢復到基準溫度時，這種電阻變化的影響恢復原狀。

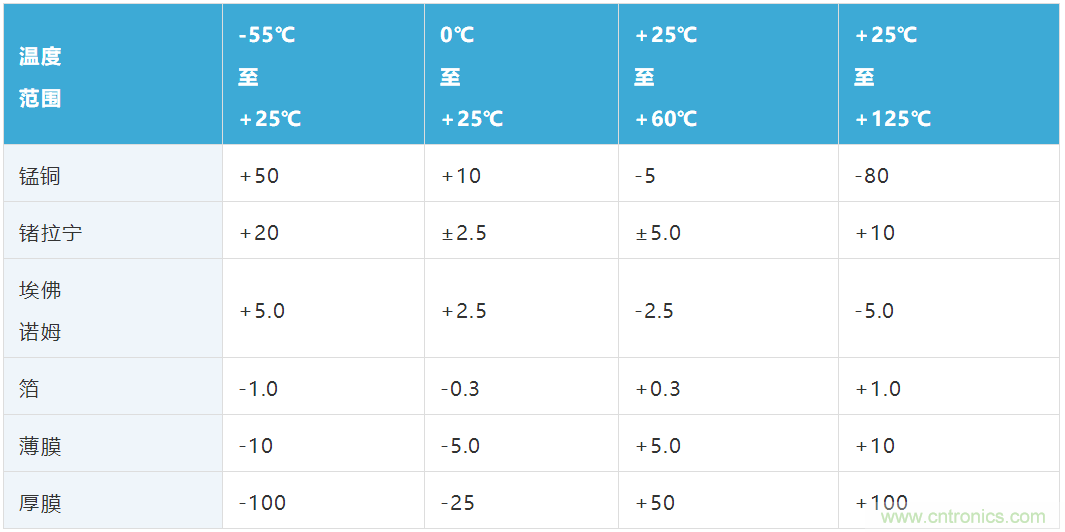

表3：不同電阻層材料 TCR，ppm/°C

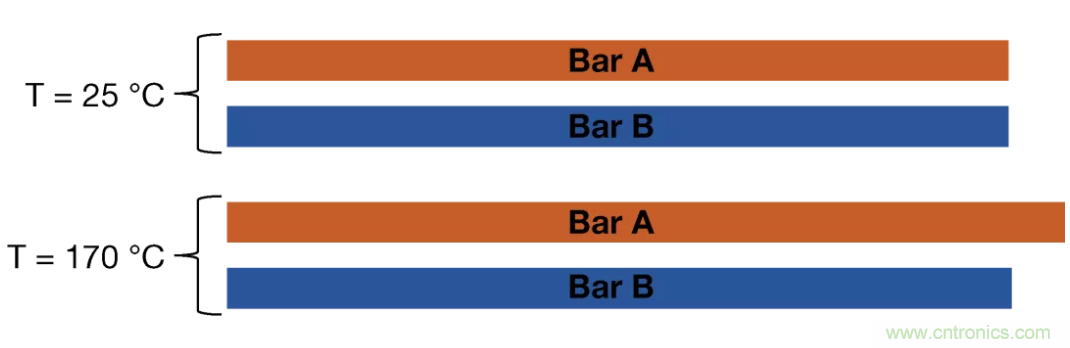

TCR 影響的另一種可見形式是材料的溫度膨脹率。以兩個分別長 100m 的不同棒料 A 和 B 為例。棒料 A 的長度變化率為 +500ppm/°C，棒料 B 的變化率為 +20ppm/°C。145°C 溫變下，棒料 A 長度增加 7.25m，而棒料 B 的長度僅增加 0.29m。以下比例圖 (1 / 20) 直觀顯示這種差異。棒料 A 的長度明顯變化，棒料 B 看不出有什么不一樣。
這種情況也適用于電阻，TCR 越低，加電 (導致電阻層溫度升高) 或周圍環境溫度下的測量結果越穩定。
如何測量TCR
根據 MIL-STD-202 Method 304 測試標準，TCR 性能指以 25°C 為基準溫度，當溫度變化時，電阻阻值變化，器件達到平衡后，阻值差即 TCR。電阻隨溫度升高而增加為正 TCR （注意，自熱也會因 TCR 產生電阻變化。）
電阻 – 溫度系數 (%)：
電阻 – 溫度系數 (ppm):
R1= 基準溫度電阻
R2= 工作溫度電阻
t1= 基準溫度 (25°C)
t2= 工作溫度
工作溫度 (t2) 通常取決于應用。例如，儀器典型溫度范圍為 -10°C 至 60°C，而國防應用溫度范圍一般為 -55°C 至 125°C。

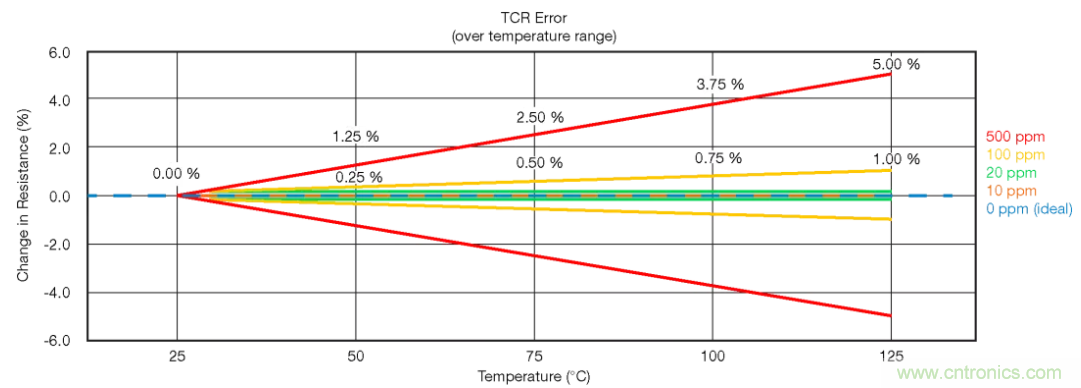

下圖顯示溫度從 25°C 開始升高，電阻成比例變化時不同 TCR 對比。
TCR誤差
(溫度范圍)
以下公式計算給定TCR條件下最大阻值變化。
R = 最終電阻
R0= 初始電阻
α = TCR
T = 最終溫度
T0= 初始溫度
結構對TCR的影響

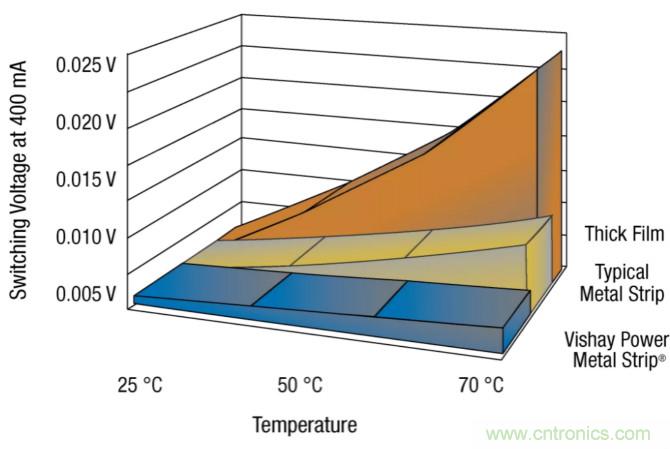

金屬條 (Metal Strip) 和金屬板 (Metal Plate) 電阻技術 TCR 性能優于傳統厚膜檢流電阻，因為厚膜電阻材料主要是銀，而銀端子和銅端子 TCR 值比較高。
Metal Strip 電阻技術使用實心銅端子 (下圖項 2)，與低 TCR 電阻合金 (項 1) 焊接，阻值低至 0.1m? 并實現低 TCR。但是，銅端子TCR(3900ppm/°C) 高于電阻合金 (< 20ppm/°C)，構成低阻值條件下整體 TCR 性能主要部分。

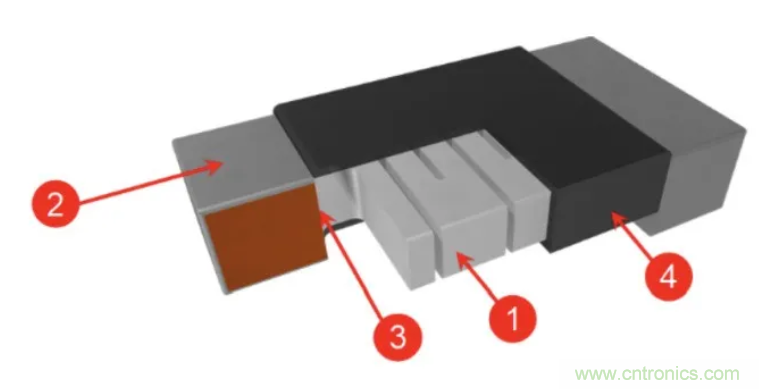

1. 電阻層
2. 銅端子焊接精整
3. 端子與阻芯焊接
4. 高溫密封劑

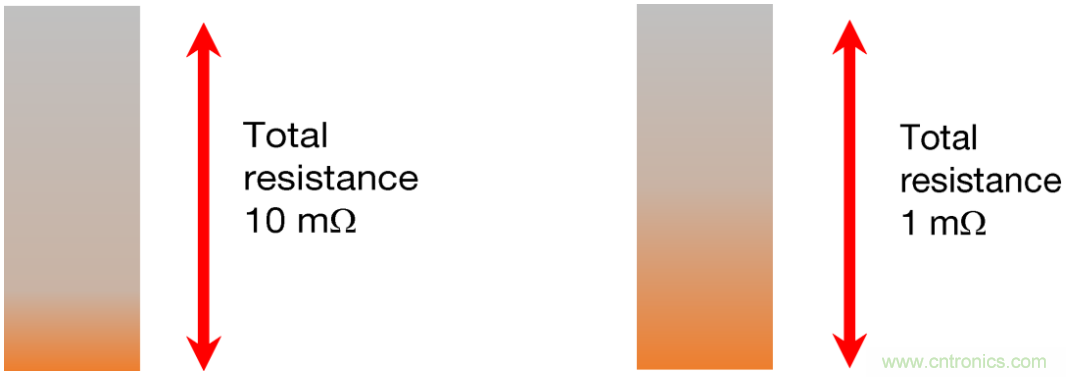

低阻值銅端子與電阻層合金連接，流經電阻層的電流可以均勻分布，提高電流測量精度。下圖顯示銅端子與低 TCR 電阻合金組合對總電阻的影響。最低阻值相同結構情況下，銅端子在 TCR 性能中變得更為重要。
1開爾文端子與2端子

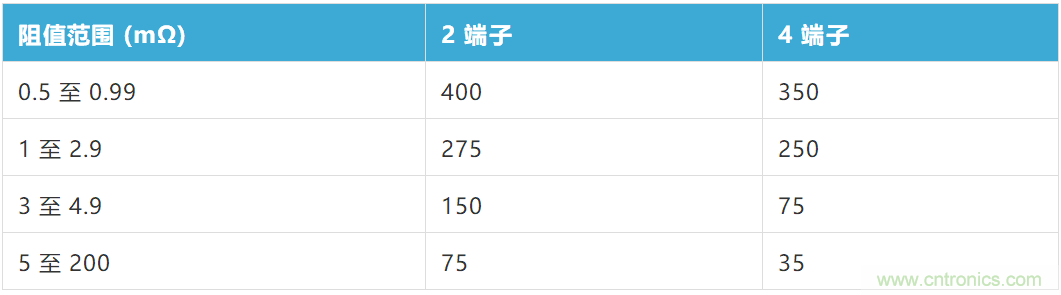

開爾文 (4 端子) 結構具有兩個優點：改進電流測量重復性和 TCR 性能。缺口結構減少銅端子在電路中的面積。關于開爾文端子與 2 端子 2512 的對比參見下表。
兩個關鍵問題：
為什么缺口不切透電阻合金以獲得最佳 TCR?
銅可以降低測量電流的連接電阻。在電阻合金上開槽會造成電阻合金測量部分無電流，從而導致測量電壓升高。缺口是在銅 TCR 影響與測量精度和重復性之間所做的一種折衷。
我可以使用 4 端子焊盤設計獲得同樣的結果嗎?
不可以。雖然 4 端子焊盤設計確實提高了測量重復性，但不能消除測量電路中銅的影響，額定 TCR 仍然一樣。
2包復結構與焊接
端子的構成可在電阻層上覆上薄銅層，這將影響 TCR 額定值和測量重復性。薄銅層采用包覆方法或電鍍來實現。包覆結構利用極大壓力，以機械方式將銅片與電阻合金連接在一起，材料之間形成均勻界面。兩種構造方法中，銅層厚度通常為千分之幾英寸，最大限度減小銅的影響并改進 TCR。其代價是電阻安裝到基板上，阻值會略有漂移，因為薄銅層不能在高電阻合金中均勻分布電流。某些情況下，板載電阻漂移可能遠大于可比電阻類型之間的 TCR 影響。
所有數據表的創建并非對等
一些制造商列出電阻層 TCR，這只是整體性能的一部分，因為忽略了端接影響。這個關鍵參數是包括端接影響的元件 TCR，即電阻在應用中的表現。

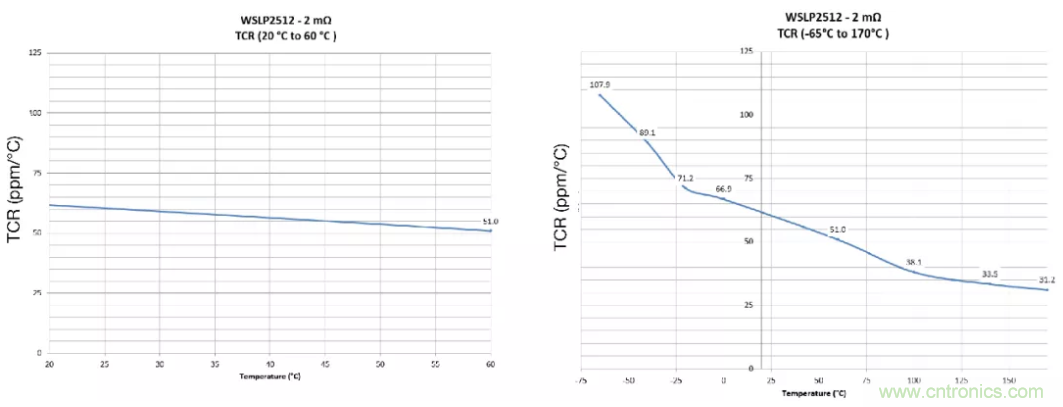

其他方面，TCR 特性適用于有限溫度范圍，如 20°C 至 60°C，也有更寬范圍的情況，如 -55°C 至 +155°C。電阻進行對比時，有限額定溫度范圍的電阻性能優于更寬額定范圍的電阻。TCR 性能通常是非線性的，負溫度范圍內表現較差。請參閱下圖，了解同一電阻不同溫度范圍的差異。
如果數據表中列出一系列阻值的 TCR，由于端接影響，其中的最低阻值確定極限。相同范圍內高阻值電阻的 TCR 可能接近于零，因為總電阻大部分源于低 TCR 電阻合金。這種圖表對比需要澄清的另一點是，電阻并不總是具有這樣的斜率，有時可能比較平。這取決于兩種材料 TCR 與阻值的相互作用。
總之，影響 TCR 的因素很多，數據表可能未提供所需信息或所需詳細信息。作為設計師，如果需要其他信息支持您的決定，應與器件供應商技術部門聯系。
其他資源：
(1) 補充要點引文：(Zandman、Simon 和 Szwarc 著電阻器理論與技術，2002年，p23-24)
計算器：TCR 電阻變化計算器
https://www.vishay.com/resistors/change-resistance-due-to-rtc-calculator/
白皮書：電阻的功率溫度系數 (包含數據表對比清單)
https://www.vishay.com/docs/30405/whitepapertcr.pdf
概述：表面貼裝Power Metal Strip® 檢流電阻
https://www.vishay.com/docs/49581/_power_metal_strip_product_overview_vmn_pl0407_1703.pdf
