為了啟動信號完整性問題分析，我們將需要各種技術來檢查信號完整性。

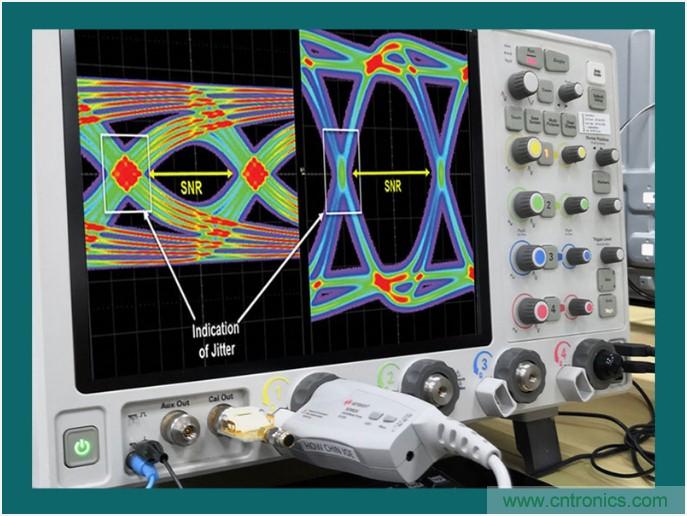

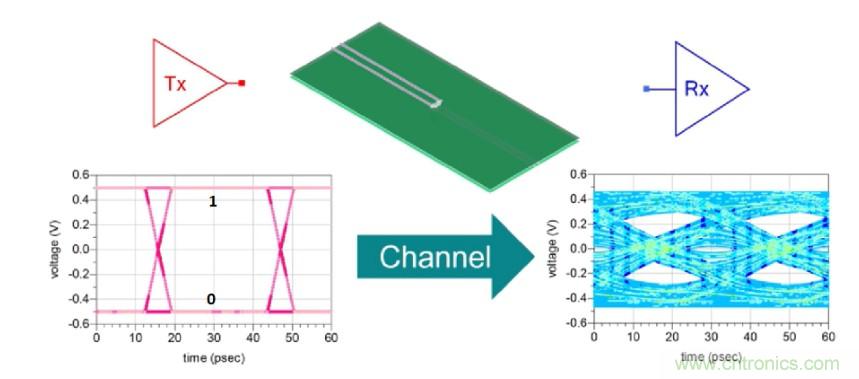

信道模擬：我們有一個信道，它構成一個發射機，一個接收機。眼圖告訴我們信道降低傳輸信號的程度。正如我們在圖像中看到的，在Tx側，眼睛是睜開的，“0”和“1”級別可以很容易地被發現。當信號穿過信道到達接收端時，眼睛幾乎閉上，接收器很難區分“0”和“1”。這就是我們知道信號完整性問題普遍存在的地方。

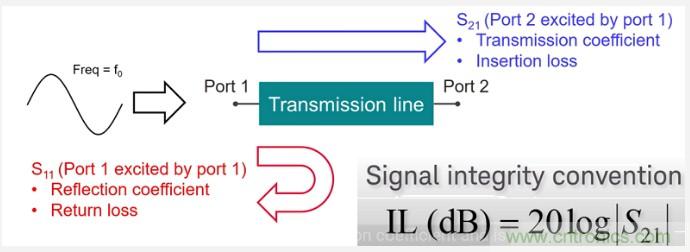

識別信號劣化的根本原因：下一步是使用混合模式S參數分析和時域反射儀找出信號劣化的根本原因。讓我們考慮傳輸線部分，并在端口S11發送頻率為f0的正弦波。S11是反射系數，與回波損耗有關。它告訴我們有多少信號從端口1反射回來。參數S21告訴我們傳輸線如何傳輸信號。S21是傳輸系數，它與插入損耗有關。

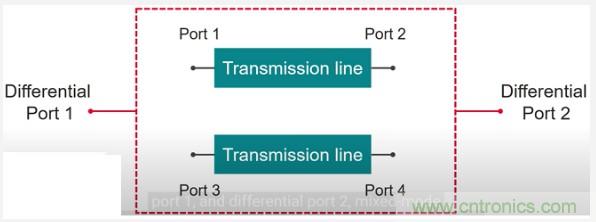

現在的問題是，我們什么時候可以使用混合模式S參數分析？當我們使用一對傳輸線從差分端口1和2傳輸差分信號時，就會使用這些參數。混合模式參數告訴我們傳輸對差分和公共信號的反應。





SDD11：端口1的差分輸出，由端口1的差分輸入激勵。



SDD11：與差分回波損耗有關。



SDD21：與差分插入損耗有關。



SCD21：模式轉換：EM生成。



模式轉換：電磁敏感度。



其中，術語DD提供關于差分響應的信息，而術語CD提供關于差分輸入信號生成多少公共信號的信息。此外，術語DC表示有多少差分信號是由共同的輸入信號產生的。

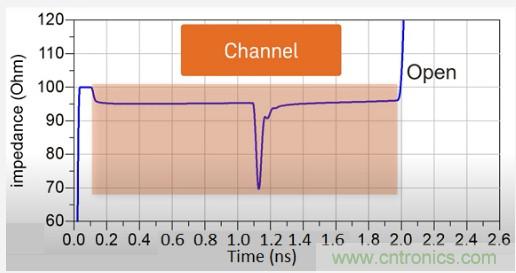

由于s參數給出了信道的頻率響應，我們使用時域反射法來推導空間和時間信息。在TDR圖上，右側顯示“開路”電路，以幫助我們識別通道的末端。





TDR圖

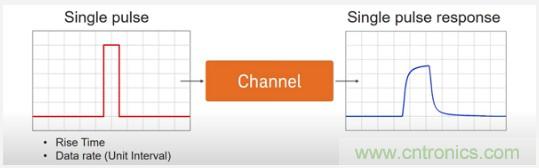

探索設計方案：在這里，我們通過考慮單脈沖響應來探索設計方案。我們發送具有特定時間和數據速率的單脈沖，以評估輸出端的單脈沖響應。





單脈沖頻率響應

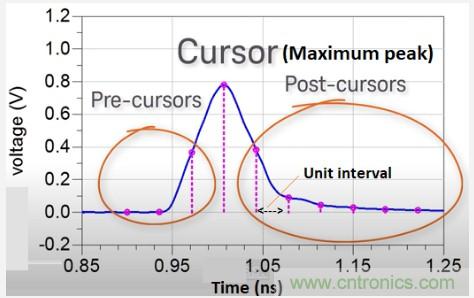

讓我們舉一個單脈沖頻率響應的例子。如果我們從響應的最大峰值開始，并將其命名為“cursor”，那么我們可以通過根據單位間隔劃分響應來創建游標圖。光標圖告訴我們脈沖響應分布在多個前游標和后游標。擴頻量還提供了有關碼間干擾的信息。





光標圖



電磁場視角下的信號完整性分析

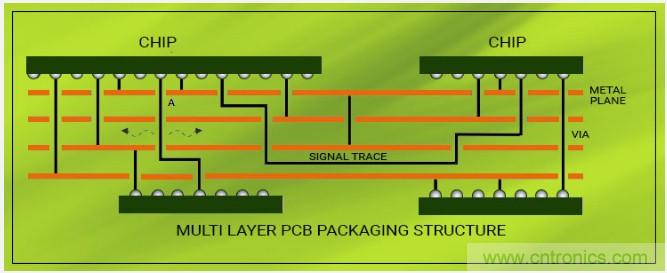

在數字展望中，與電路和電磁場（EM）級別相比，在邏輯級別識別信號完整性問題是一項簡單的任務。大多數的SI問題本質上都是電磁問題，不管是反射、串?dāng)_還是地彈。這就是為什么從電磁的角度理解SI問題的物理行為是非常好的。例如，在多層PCB中，通孔“a”中的開關電流將產生電磁波，這些電磁波沿著金屬平面之間的徑向從通孔傳播出去。金屬平面之間產生的電場將在它們之間產生電壓變化。當波接近其他通孔時，它們會在這些通孔中產生電流。感應電流又會產生電磁波在兩個平面之間傳播。





多層PCB封裝結構



一旦這些波到達包裹的邊緣，其中一部分會輻射到空氣中，另一部分則會反射回來。當波在PCB封裝結構內部來回反彈并相互疊加時，就會發生共振。波的傳播、反射、耦合和共振是典型的電磁現象，發生在包裝結構內部的信號瞬態。雖然電磁分析比電路分析更精確，但它包含復雜的算法。這就是為什么要用電路模擬器進行SI分析的原因。



傳輸線理論為今天的SI分析帶來了福音。信號的上升時間是SI問題中的一個關鍵參數。在SI分析中，各種互連線的電學模型可以看作是傳輸線。在高速PCB設計中，必須牢記傳輸線理論的基礎知識，理解傳輸線效應。
