      μV級精度保衛戰:信號鏈電源噪聲抑制架構全解,拒絕LSB丟失!

      發布時間:2025-06-20 責任編輯:lina

      【導讀】在精密測量、醫療儀器及工業傳感系統中,信號鏈的μV級精度直接決定系統性能上限。而電源噪聲,常以隱形殺手的姿態吞噬ADC/DAC的有效位數——當1mV電源紋波可導致12位ADC丟失4個LSB時,電源架構選型便成為精度保衛戰的核心戰場。本文從噪聲頻譜與拓?fù)浔举|(zhì)出發,拆解LDO、開關電源及混合架構的噪聲基因,并通過多場景實測數據,揭示高精度信號鏈的電源設計法則。


      在精密測量、醫療儀器及工業傳感系統中,信號鏈的μV級精度直接決定系統性能上限。而電源噪聲,常以隱形殺手的姿態吞噬ADC/DAC的有效位數——當1mV電源紋波可導致12位ADC丟失4個LSB時,電源架構選型便成為精度保衛戰的核心戰場。本文從噪聲頻譜與拓?fù)浔举|(zhì)出發,拆解LDO、開關電源及混合架構的噪聲基因,并通過多場景實測數據,揭示高精度信號鏈的電源設計法則。


      μV級精度保衛戰:信號鏈電源噪聲抑制架構全解,拒絕LSB丟失!


      一、電源噪聲:信號鏈精度的沉默殺手


      1. 噪聲傳遞函數

      關鍵公式:ENOB = (SNR - 1.76)/6.02
      電源噪聲通過PSRR(電源抑制比)耦合至信號路徑,100kHz處60dB PSRR意味著10mV紋波衰減為10μV輸出誤差

      實測案例:24位Σ-Δ ADC在3.3V供電時,500nV/√Hz的電源噪聲可導致有效分辨率下降1.2位

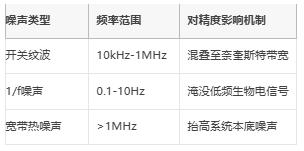

      2. 噪聲頻譜的三維攻擊


      μV級精度保衛戰:信號鏈電源噪聲抑制架構全解,拒絕LSB丟失!


      二、電源拓?fù)湓肼曁匦陨疃葘?duì)比


      1. LDO:低噪聲領域的守門員

      優勢基因

             ●超低頻PSRR >80dB(如TPS7A4700)

             ●噪聲密度低至1μVrms(1-100kHz)


      致命短板

             ●效率<60%(壓差3V@5V輸出)

             ●熱耗散限制功率密度

      2. 開關電源:效率與噪聲的平衡術

      Buck架構噪聲圖譜
             ●典型紋波:20-50mVpp(無濾波時)

             ●高頻振鈴:>100MHz EMI風險


      噪聲馴服關鍵技術

             ●雙級濾波:LC+π型濾波器衰減60dB@1MHz

             ●同步整流:減少體二極管反向恢復噪聲

      3. 混合架構:魚與熊掌的兼得之道

      "開關+LDO"級聯方案

             ●拓?fù)涫纠?8V輸入 → SiC Buck → 5V → LDO → 3.3V

             ●性能實測:

                    ●效率提升至92%

                    ●輸出噪聲<3μVrms


      三、實戰選型:四大場景的電源架構抉擇


      1. 醫療EEG腦電采集

      需求:0.1-100Hz帶寬,0.1μVpp噪聲

      方案:鋰電池 → 低噪聲LDO(ADM7150)

      關鍵參數:

             ●噪聲:0.47μVrms (10-100kHz)

             ●PSRR:90dB@1kHz


      2. 工業振動傳感器

      需求:24位ADC,動態范圍>110dB

      方案:24Vdc → Silent Switcher?(LT8614) → LDO(LT3045)

      實測數據:

             ●開關紋波:<2mVpp

             ●輸出噪聲:0.8μVrms


      3. 車載攝像頭ISP供電

      挑戰:發動機啟停引發電壓跌落

      方案:12V電池 → 4A Buck-Boost(LT8210) → LDO陣列

      抗擾特性:

             ●維持3.3V±1% @ 6V-16V輸入

             ●100ns負載瞬態響應


      四、前沿降噪技術突破

      1. GaN+數字控制架構

      優勢:

             ●開關頻率提升至5MHz(減少濾波器體積)

             ●死區時間精確至100ps(降低交叉?zhèn)鲗?dǎo)噪聲)

      ●案例:TI LMG3525方案使EMI降低12dBμV


      2. AI驅動的自適應PSRR優化

      ●工作原理:

             ●實時監測信號鏈頻段(如ECG的0.67Hz QRS波)

             ●動態調整電源工作頻率避開敏感區

      ●成效:有效分辨率提升0.5位


      結語


      信號鏈的精度戰爭本質上是電源噪聲的攻防戰——當工程師在LDO的純凈性與開關電源的高效性間艱難抉擇時,混合架構與GaN/數字控制技術正開辟第三條道路。記住:1μV的噪聲預算需從系統級規劃開始,通過精確計算PSRR衰減曲線、采用頻譜錯位策略,方能在效率與精度的鋼絲上走出最優路徑。未來,隨著AI實時調諧技術與寬禁帶器件的融合,電源管理將不再是精度的枷鎖,而是釋放信號鏈極限性能的鑰匙。
