【導讀】在無線磁共振電能傳輸系統中，由于發送線圈與接收線圈之間往往具有很大的間隔，或者沒有對齊，使得兩個線圈之間互感系數往往很低。通常情況下都小于0.3。這種情況在 全國大學生智能車節能組[1] 比賽中情況會更糟。由于車模行駛到發送線圈上，依靠簡單的光電或者磁場定位，車模上的接收線圈往往很難對準發送線圈的中心。
1.設計背景
在無線磁共振電能傳輸系統中，由于發送線圈與接收線圈之間往往具有很大的間隔，或者沒有對齊，使得兩個線圈之間互感系數往往很低。通常情況下都小于0.3。這種情況在 全國大學生智能車節能組[1] 比賽中情況會更糟。由于車模行駛到發送線圈上，依靠簡單的光電或者磁場定位，車模上的接收線圈往往很難對準發送線圈的中心。
為了避免線圈漏磁造成的電感對于電能傳輸?shù)淖璧K，往往需要對發送和接收線圈使用電容進行補償。在前幾天測試了簡單的電容串聯補償，可以獲得50W傳輸功率，效率在75% 左右。串聯補償電路雖然設計簡單，但是對于發送系統存在不穩定情況。特別是當負載出現較大波動時，會引起發送線圈中的電流出現很大的波動。
為了適應負載的波動，往往采用LCC電路補償形式。它可以在了負載變化的情況下，維持發送線圈中的電流恒定，從而提高了系統的穩定性。
2.LCC補償方案
LCC電路補償是指在原來的發送線圈上增加三個補償器件，它們組成一個T型的電路網絡：
● T型左邊支路：串聯補償電感Lp
● T型右邊支路：串聯補償電容Cps
● T型下邊支路：并聯補償電容Cpp
發送和接收線圈采取對稱的LCC補償方案。

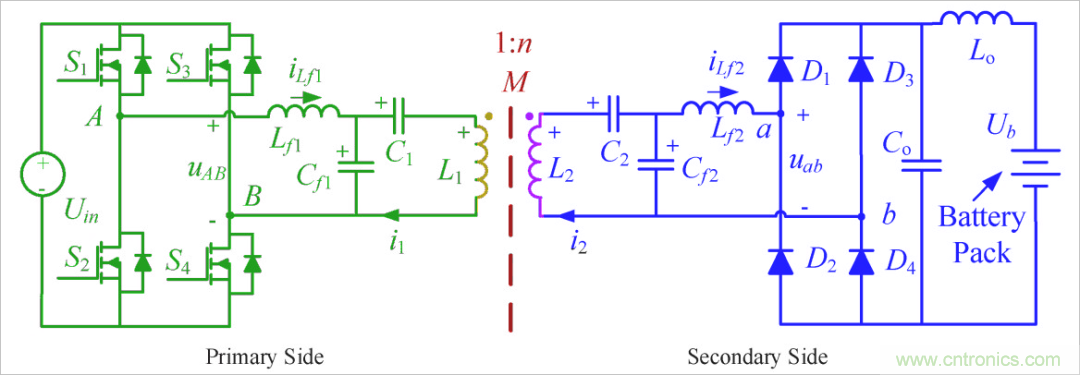

采用LCC進行補充的無線發送和接收電路
3.對稱T型補償電路
相比原來串聯補償，只有一個補償電容參數，在設計時只需要考慮到電路諧振頻率便可以求出補償電容的參數。
采用LCC補償方案，每邊補償網絡的參數變成了三個參數：Lp,Cps,Cpp。這使得電路設計變得復雜。
為了簡化設計，往往以下面對稱T型網絡為基礎來設計電路。在負載Z0與電源Ui之間，使用了兩個jX（電感）和一個-jX（電容）組成了一個T型補償網絡。其中三個器件在工作頻率下對應的電抗幅值均相同。因此這個電路在設計過程中只有一個參數X，因此設計過程簡單。

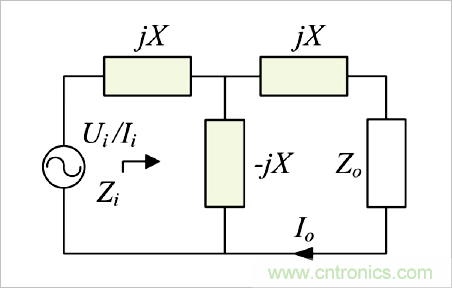

對稱梯形電路結構
這個電路最重要的一個特性，就是負載Z0的工作電流I0是一個恒定值：
它與負載Z0沒有關系。如果負載Z0就是對應的發送線圈中對應副邊的反射電阻，這也說明發送線圈中的電流I0不會隨著負載的變化而改變，這使得系統保持穩定。
如果接收線圈已經進行很好的電容補償，對應線圈的負載假設為RL，那么通過發送和接收線圈的耦合，在發送線圈所對應的反射電阻：
因此，無論實際負載RL的變化，還是發送和接收線圈之間的互感M的變化，反映在發送線圈中都是改變了對應的反射阻抗的大小。
02 LCC補償網絡參數設計
根據在 無線充電系統在輸出部分采用LCC拓?fù)浣Y(jié)構綜述研究[2] 中的方案設計LCC的網絡參數。
發送和接收線圈
發送和接收線圈參數：
● 電感量：29微亨；
● 互感量：在相距3厘米時，互感量為9.5微亨；
1.設計條件
（1）輸出負載
假設電阻負載RL=10Ω。經過全橋整流之后，根據 全橋整流等效負載阻抗是多少？[3] 討論，整流全橋之前的阻抗大約是：
假設工作頻率：f0=95kHz。
原邊的反射電阻：
假設輸出功率：
。
。（2）輸入功率
工作電壓：
。
。對應的基波的有效值：

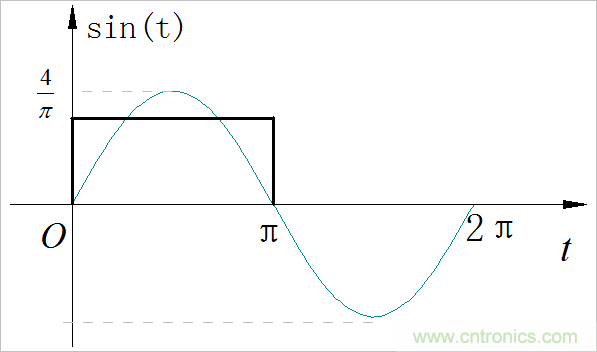

方波以及對應的基波峰值
假設原邊到負載之間的效率為：
。
。因此電源在反射上的功率為：
流經反射電阻的電流：
原邊LCC補償結構
2.計算結果
根據前面計算出的I0的大小，可以分分別求出LCC補償器件的參數：
經過計算之后的LCC補償參數：
3.誤差影響分析
在實際實驗中，由于相關的電感L1，電容Cpp,Cps與設計參數會有相應的差別，主要原因包括：
● 只能通過規格的電感、電容通過串并聯制作。所以它們只能取與設計相近的數值；
● 滿足ZVS（Zero Voltage Switch）條件：逆變器需要呈現感性條件。
在 Applying LCC compenstation Network to Dynamic Wireless Charging System[4]給出了網絡參數偏離實際對稱狀態下的表達式。以LCC補償下支路Xp為基礎，左手偏離比率定義為
；右手偏離比率定義為：
，那么流經耦合線圈的電流表達式為：
；右手偏離比率定義為：，那么流經耦合線圈的電流表達式為：
從公式中可以看到，當α，β等于1時，流經耦合線圈的電流是一個常量：
。
。下圖顯示了U1=300V,Xp=12歐姆，Rref=8Ω的情況下，不同的α，β對于電流的影響。

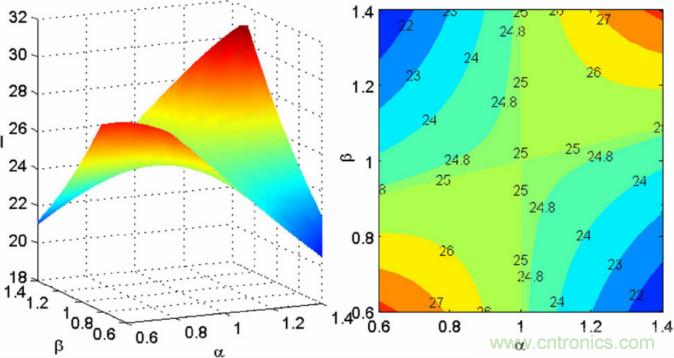

α，β對于耦合線圈電流的影響
4.制作LCC補償網絡
（1）制作電感Lp
主要制作的電感電感量：Lp=4.56uH
最初的電感骨架
環形骨架參數：
α，β尺寸：32mm×20mm×11mm
α，β匝數：N1=42
α，β電感：L1=203.6uH；
根據Lp要求，需要制作的匝數為：

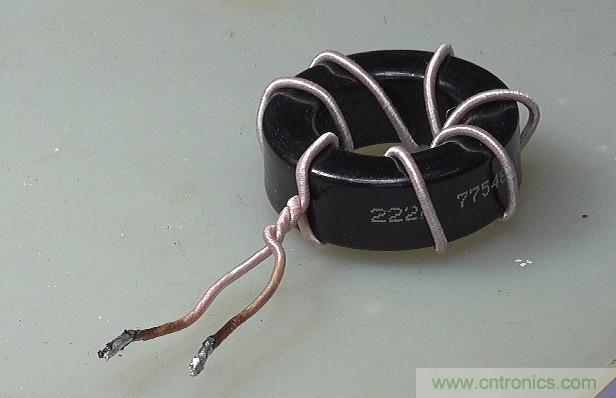

利用Litz線繞制6匝電感，測量電感：L=5.895uH。
繞制的6匝電感
（2）制作Cpp,Cps

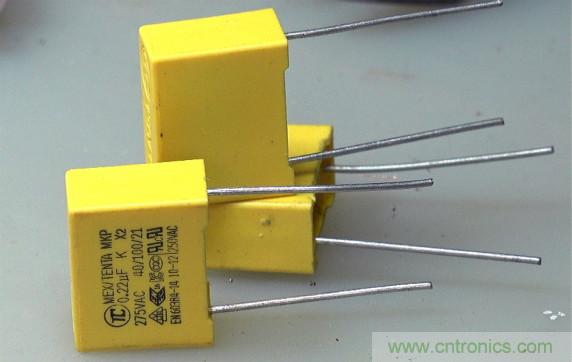

使用0.22uF的電容通過串并聯制作Cpp,Cps。
制作的電容
● 兩個電容串聯制作Cps。Cps=0.11uH。
● 三個電容并聯制作Cpp。Cpp=0.66uH。
（3）補償網絡模塊
利用 粘貼銅箔簡易實驗電路制作[5] 制作LCC補償網絡電路。

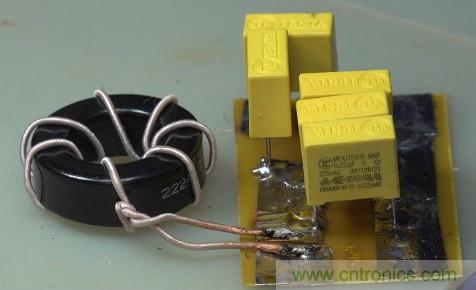

制作的LCC補償模塊
LCC網絡參數：
○ Lp=5.901uH
○ Cpp=650.2nF
○ Cps=104.8nF

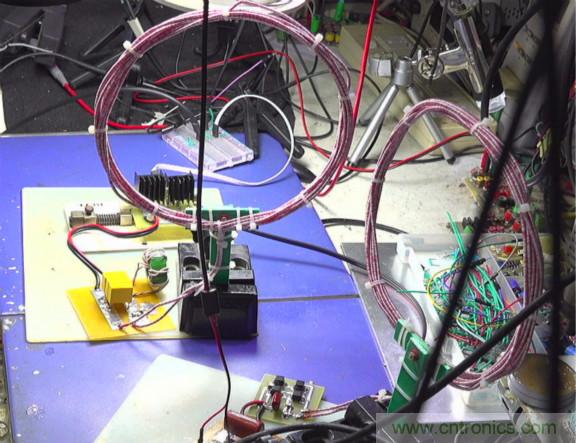

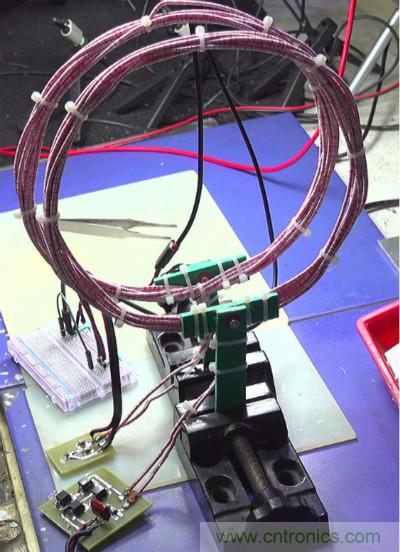

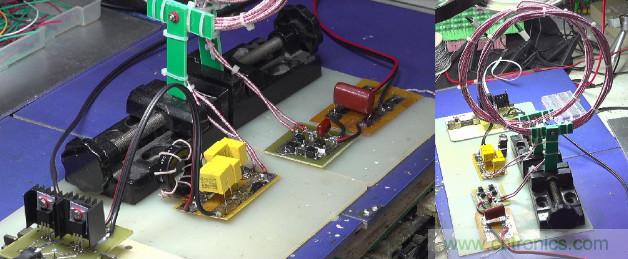

連接在一起的耦合實驗品臺

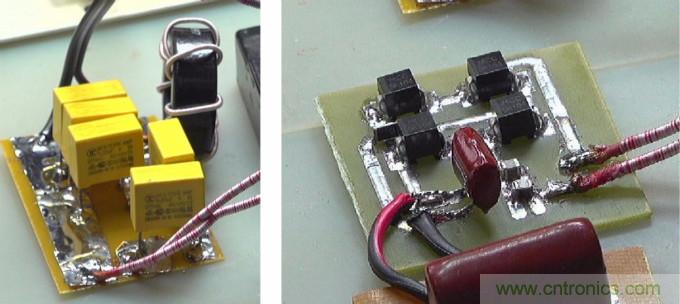

發送線圈的LCC補償網絡（左）接收線圈的全橋整流（右）
03 實驗測試
1.空載測試
將接收線圈移開，只測量發送線圈在空載下工作情況。
發送線圈在空載下測量
下面顯示了在不同的工作頻率下，發送電路的工作電流變化情況。可以看到在設計的工作頻率點95kHz左右，系統工作電流最小，只有60mA左右。
不同頻率下的空載電流
如果是簡單的串聯補償，在發送線圈空載時，工作電流則會達到最大。此時系統的功耗也最大，這些電功率都消耗在驅動電路和工作線圈上。
經過LCC補償，情況則相反，在空載下，系統的工作電流自動達到最小。因此不需要系統進行額外的電流控制。
2.帶載實驗

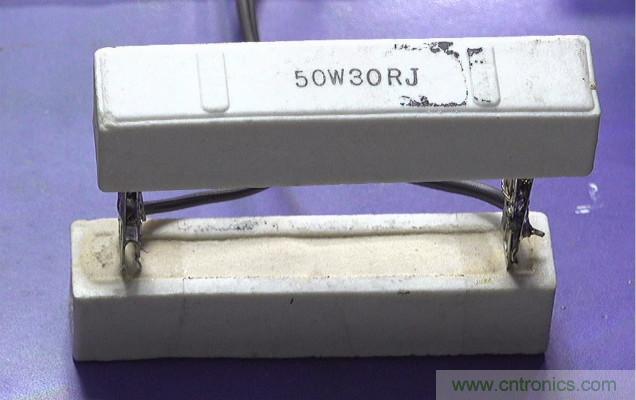

將接收線圈與發送線圈對齊，并在全橋整流之后連接兩個50W30歐姆的水泥電阻并聯，負載電阻為15歐姆。
15歐姆的負載
下面給出了不同頻率下，系統的輸入功率、輸出功率以及電能轉換效率：

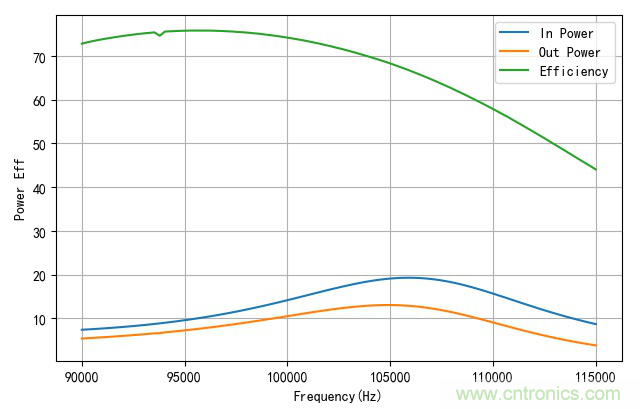

不同頻率下的轉換效率與功率
可以看出，在設計工作頻率95kHz時，系統的轉換效率達到最高。但在105kHz時，系統的輸出功率達到最高。
3.滿載實驗
根據前面設計系統滿載工作條件。在負載為10歐姆（由三個50W，30歐姆的水泥電阻并聯），驅動橋電壓為24V時，輸出功率應該50W左右。下面是測量的結果：
● 電源工作電壓：: Vbus=24V
● 整流橋輸出電壓：Vout=22.11V，輸出功率：48.89W
● 電源電流Ibus=2.66A，系統輸入功率：64.32W
● 系統效率：76.0%
由測試結果可以看出，系統工作條件基本達到了設計要求。

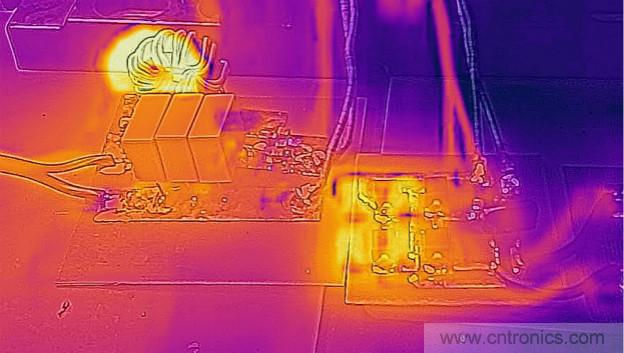

下圖顯示了工作一段時間之后，LCC補償電路和接收電路溫度分布情況?？梢钥吹酱?lián)補償電感Lp有很大的溫度升高，它損耗了一定功率。在輸出電路中，全橋整流溫度也升高。
穩態溫度分布圖
4.線圈中的電流
前面設計LCC補償電路參數，依據的原理是對稱T型電路會使得發送線圈的電流保持恒定。下面使用電流鉗分別測量在電路滿載和空載下，發送線圈的電流大小。

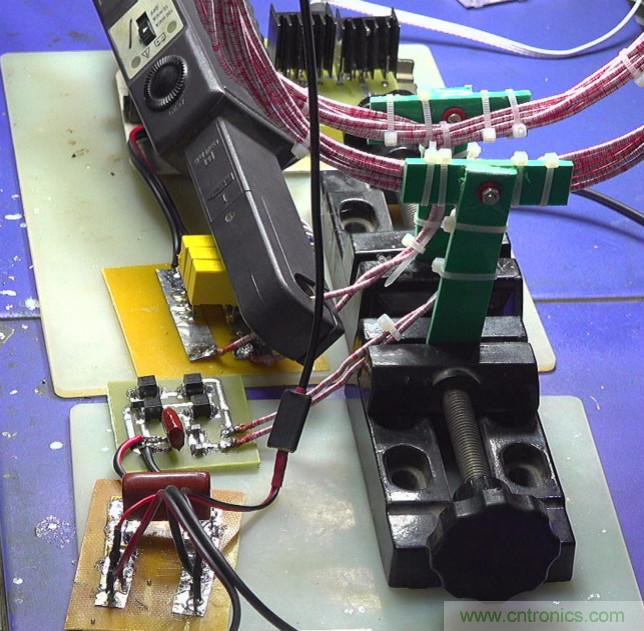

測量線圈中的電流

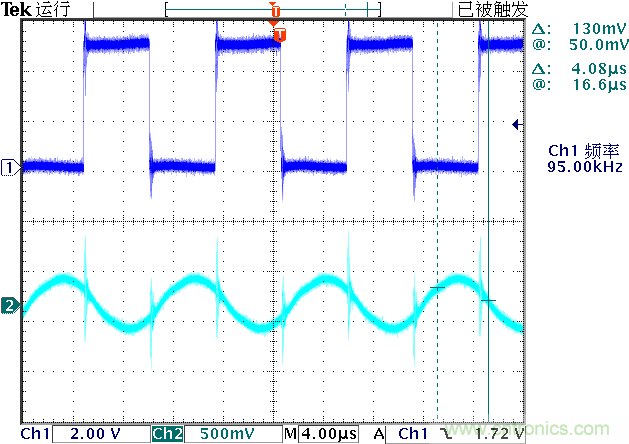

下圖是系統在空載時，發送線圈中的電流波形（青色）。
線圈驅動電壓與線圈中的電流

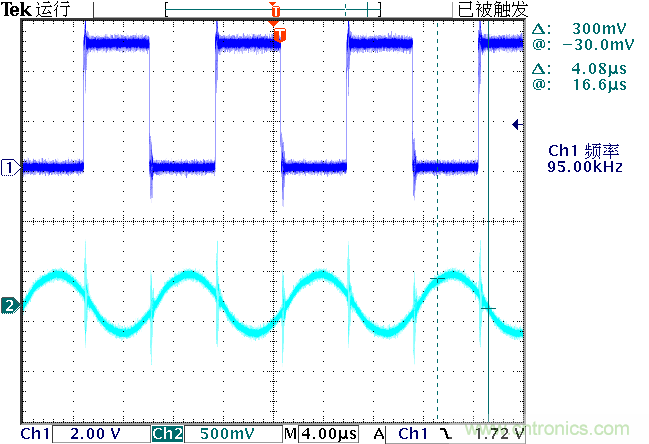

下圖顯示了系統工作在滿載時，發送線圈中的電流波形（青色）。對比空載和滿載，可以看到發送線圈中的電流幅值基本上保持恒定。
線圈驅動電壓與線圈中的電流
對比上面測量結果，可以看到線圈中的電流基本上保持恒定的數值。
結論
本文討論了基于對稱T型網絡設計LCC補償網絡參數問題。并對半橋驅動電壓24V情況下，在10歐電阻負載上輸出50W的條件進行設計LCC參數通過實驗測試，驗證了：
● 系統功率輸出達到了48.89W；
● 傳輸效率在76%；
工作在95kHz下，系統空載電流為60mA，無需主控電路任何控制，便可以適應接收負載發生劇烈變化的情況。
為了進一步提高系統的效率，需要對LCC中串聯電感Lp的制作進行優化。采用高頻，抗飽和磁環制作，減少補償電路的損耗。
