HDMI Micro連接器

Molex的HDMI Micro連接器是一種針腳間距為0.40毫米（0.016 英寸）的19針互連系統，針腳包裹在6.50毫米（0.256 英寸）、2.90毫米（0.114 英寸）不銹鋼外殼中。連接器擁有HDMI 1.4規范的所有優點，但大小只有當前迷你型連接器的一半。接頭截面尺寸小，高度低，提供了重大的節省空間。Molex的HDMI Micro連接器是業內唯一一種可以超過高清晰度 (HD) 消費需求的I/O解決方案。

HDMI Micro連接器的機械強度和電氣特征與較大的迷你型連接器相當。Micro HDMI電纜組件采用時尚緊湊的包敷成型設計，大小為HDMI包敷成型設計的一半，可提供多種定制的電纜長度。Molex還提供了2類高速HDMI以太網通道和音頻返回通道電纜組件，支持在網絡化家庭影院和消費電子設備之間進行100Mbps雙向以太網和高音頻吞吐量通訊（啟用HDMI功能），而不需要用于音頻上游處理和回放的單獨以太網或 S/PDIF電纜。

特性和優點：

1、滿足HDMI 1.4規范中的機械和電氣要求，客戶可享受到HDMI1.4規范的所有特性和優點。

2、.40 mm (.016"）間距雙排插座，尺寸為目前迷你HDMI插座的一半。

3、插座可進行5,000次插拔，滿足移動應用對耐用性的要求。

4、全SMT 、通孔式殼片以及混合SMT和通孔式殼片版本，提供多種印刷電路板插配配置，靈活適應客戶的應用和設計要求。

5、插座外殼上設有摩擦鎖，在插配時提供出色的保持力和觸覺感受。

6、外殼后部垂入塑殼的設計，可避免由于電纜插頭的過度插入而損壞電路板插座。

7、插座端子保持功能，防止端子被碰壞。

常見應用



HDMI連接器

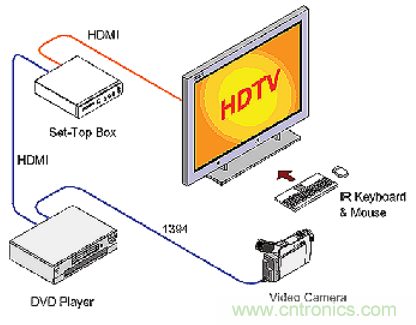

Molex的HDMI連接器和電纜組件通過一根電纜實現從音頻/視頻源至數字音頻和/或視頻監視器的無壓縮數字連接，提供最高品質的高清晰度內容。無論是將機頂盒、DVD播放機，還是將A/V接收器連接到高清電視，互連用戶均可保證獲得最高的家庭影院質量。Molex HDMI連接器經濟易用的單接口可將視頻和多聲道音頻組合到單端口連接，從而降低了成本、復雜性以及目前A/V系統中使用多條電纜的混亂性。

這種事實上的標準數字接口適用于高清和消費電子產品市場，在一根電纜上支持標準型、增強型或高清視頻以及多聲道數字音頻，并不斷發展以滿足市場需求。產品執行HDMI規范的新版本，將繼續完全向后兼容早期的HDMI產品。

特性和優點

1、緊湊和用戶友好設計，滿足消費設備需求。
2、5 Gbps，可在一條電纜上承載無壓縮的音頻和視頻。
3、HDMI到DVI電纜，DVI向后兼容。
4、安裝法蘭，保護焊點并提供額外接地。
5、三重信號布局，低阻抗失配。
6、全屏蔽連接器，EMI/RFI保護。


常見應用

DVD 播放器/錄像機
液晶屏和電視面板
衛星接收器
 電視
