首先DIY該USB的元器件和工具的準備：

1、PCB套料(包含PCB空板、銀燦主控IC、電容、電阻、電感、晶振、二極管)  【由 @qas999  處購買】。

2、Flash (本帖中為Toshiba 16GB MLC Toggle 閃存) 【由 qas999 處購買】。

3、二合一焊臺、夾具、珠寶鑒定器【放大鏡】  、萬用表 、電腦一臺、焊邦【助焊劑，松香也行】、彎頭鑷子一個、直頭鑷子一個。

4、【備選組件】 植錫板(鋼網) 、錫球。

其實一共加起來并不是太貴，但是盡量要有焊臺，風槍是居家旅行X人放火必備良品！

下面開始愉快的DIY該USB的過程分享。

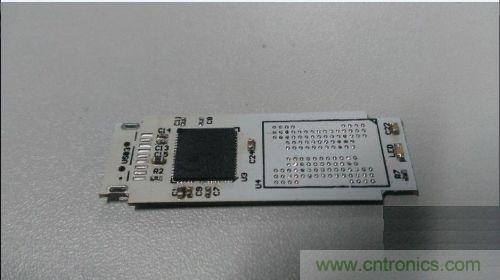

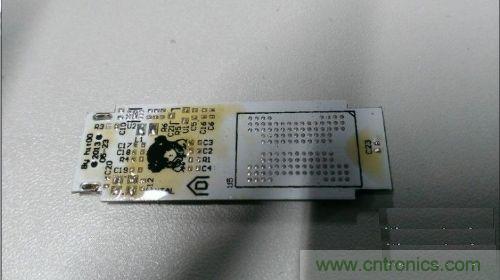

就是介個樣子了，中間好大的GND。

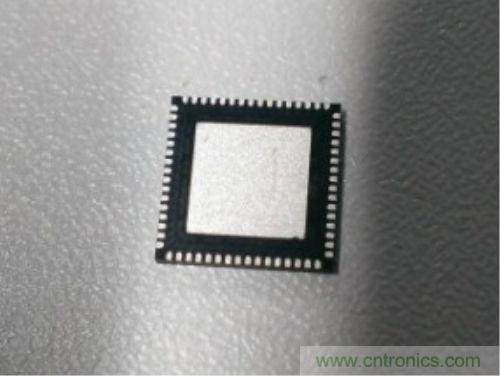

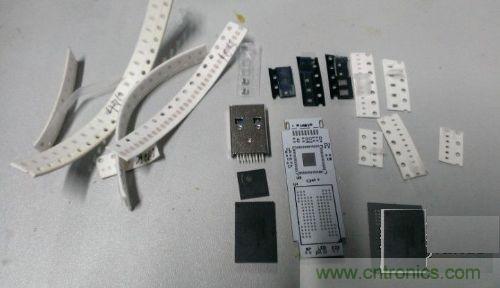

下面來一張DIY該USB的材料全家福：

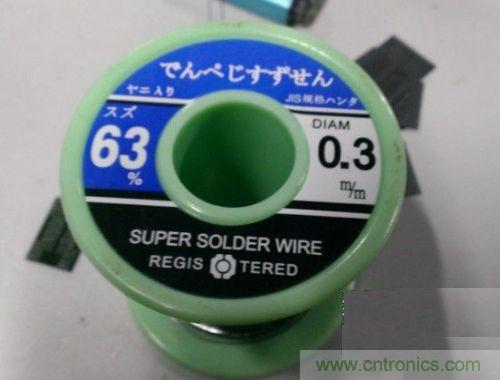

這些就是DIY 所需要的元器件了。再來一張 小X本的焊錫：

當然了，圖3 的很適合 補錫用，這個容易融化的。
[page]

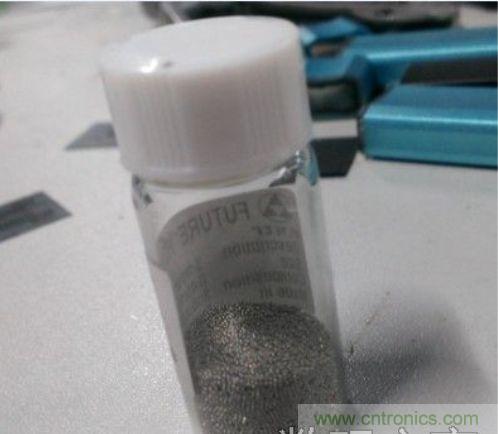

下面這個是錫球：

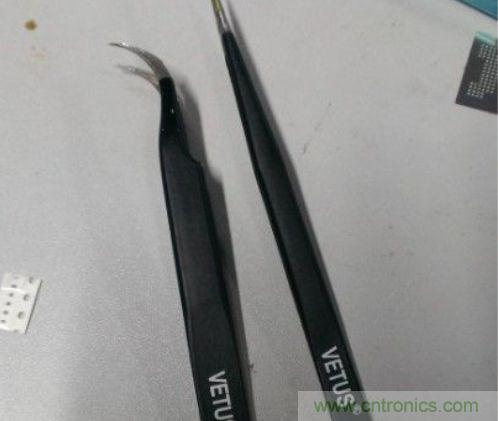

最喜歡的鑷子，介個 還是真結實：

一個好鑷子能給你節省好多 的原件的。 焊邦， 用了好久了， 有點埋汰了，對付看看吧 ！

元器件介紹完畢。

[page]
當然了，天才第一步就是要上錫了，咱們畢竟是窮人， 開不起整片鋼網啊， 平民玩法：直接手焊！：

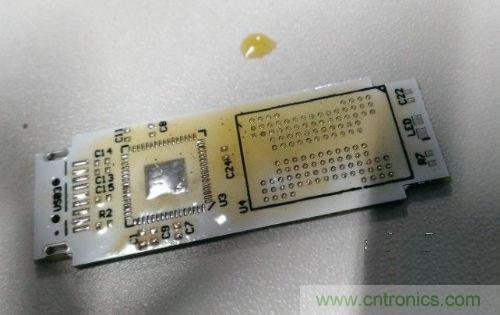

先涂上焊邦，有利于 加大 錫的表面張力： 順手一抹。還沒有修理捏。

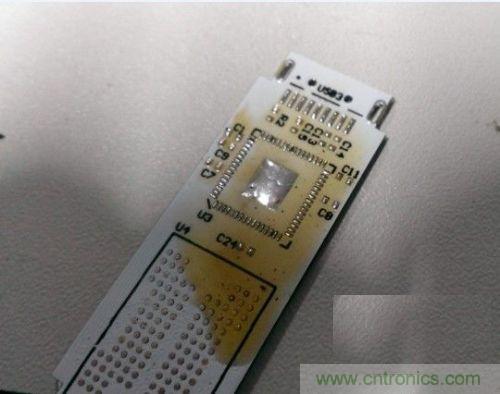

這一步一定要小心 ，其實，只要是錫上的好，幾乎就成功了一半了，現在上好了一面了：

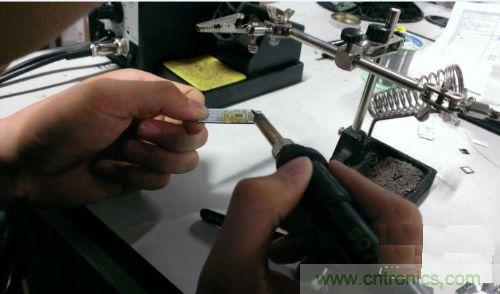

這一步完全不要著急，用 烙鐵，溫度不要太高就行，粘上錫 一點點的 拖動即可， 大約需要30秒 搞定！

來張大圖吧 ：

[page]

一個小技巧就是要先焊好主控， 這個 的焊法就是把主控 涂滿了 焊邦，放在 板子上，300度風槍開始吹，用鑷子撥動，仍能自己歸位，就是焊好了：然后保證沒有虛焊， 不然就要 補錫，周圍原件會 擋住位置的，所以說先焊主控：

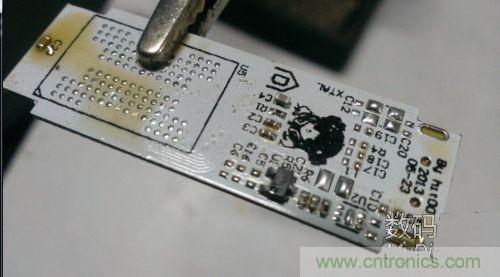

然后就是反面了， 這時候慢慢來就好了，反面的焊點比較多，更不要著急了：

這一面就沒有什么技巧了， 主要是六角電源有方向， 別焊反了， 還有就是別把焊錫 涂到了 USB 頭的那個卡口里，耐心的焊好這一面就行了：

[page]

全焊好了，之后一定要先測試一下板子是不是焊的沒有問題， 然后再上F ，不然的話， 最后不知道哪里有問題就糾結了：上好USB 頭：

這時候直接上電腦就行了， 對自己有點信心哈， 一遍成功吧！實在不想自己做的， 直接買做好的也一樣， 不過還是自己做的有感覺。

果斷沒有問題，打開量產工具，再界面上讀取到有 主控板子就行了， 果斷取下來開始 上Flash咯 ！

[page]

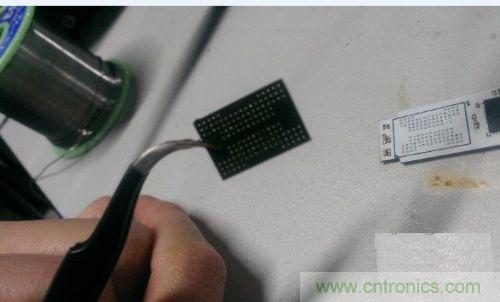

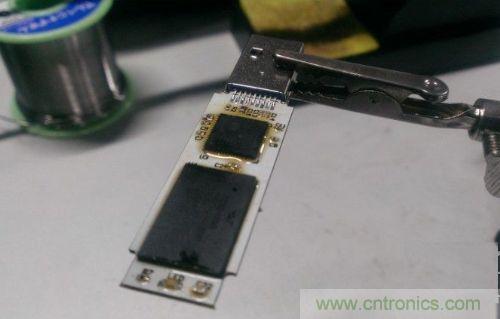

小心的上好一層錫，總感覺用錫球貌似反倒費點勁。可能是錯覺：還是和主控的焊法是一樣的：粘好焊邦直接放上去， 一頓吹就解決了一半問題：

上面的焊邦用風槍100度強風，直接就會吹化了， 用面巾紙一擦即可，很舒服！下面來一張擦干凈的圖：

[page]

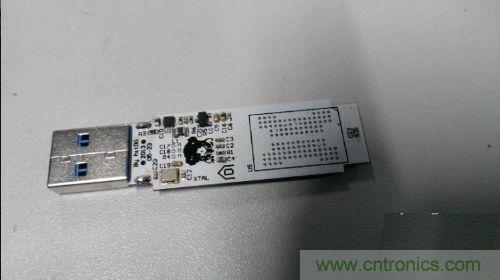

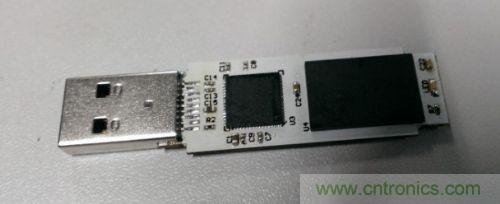

介個樣子就幾乎是最終版本咯，繼續測試圖，建議喜歡的朋友最好親手試試，真的很有意思的。

下面就是可愛的測試圖咯：剛剛插上電腦，閃亮的紅色啊：

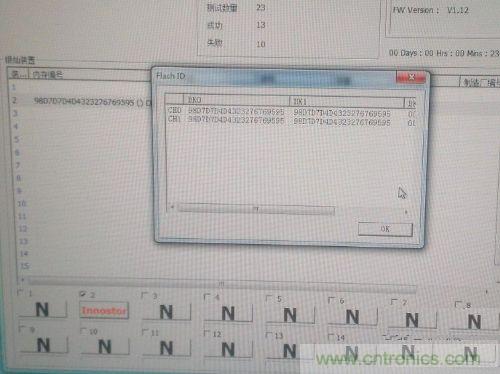

一共是2通道 4CE 哦： 一個不少  ：

[page]

強力擦出之：

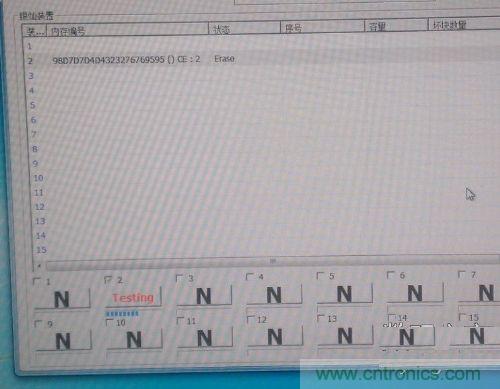

正在量產中：

量產成功了，壞塊 34個， 還好啦： 來張大圖吧：

[page]

畢竟僅僅是放了1 片 ，16GB的：

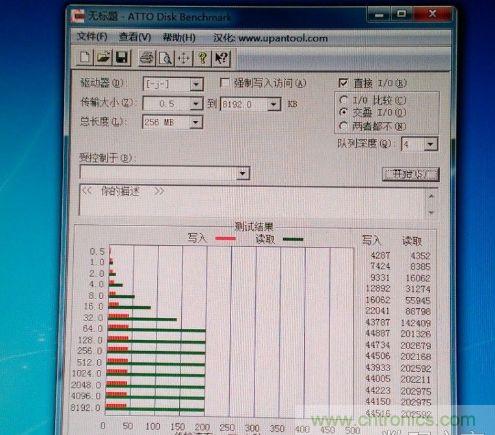

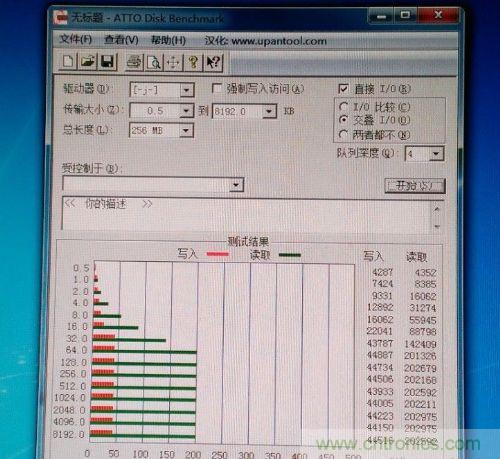

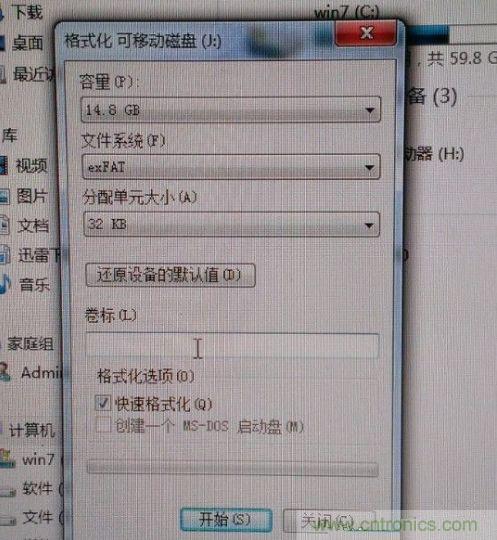

最后來張速度圖吧， 畢竟是單貼的 16GB ，不是太激動人心哈： 不過還好啦！
