一、寄生電容



在電子電路中，本來沒有在那個地方設計電容，但由于布線之間總是有互容，互容就好像是寄生在布線之間的一樣，所以叫寄生電容，又稱雜散電容。



寄生電容一般是指電感，電阻，芯片引腳等在高頻情況下表現出來的電容特性。實際上，一個電阻等效于一個電容，一個電感，和一個電阻的串聯，在低頻情況下表現不是很明顯，而在高頻情況下，等效值會增大，不能忽略。在計算中我們要考慮進去。ESL就是等效電感，ESR就是等效電阻。不管是哪類電子元件，如：電阻，電容，電感，二極管，三極管，MOS管，IC等，在高頻的情況下我們都要考慮到它們的等效電容值，電感值。





二、分布電容



分布電容存在于由兩個存在電壓差而又相互絕緣的導體間，由非電容形態形成的一種分布參數。



因此在任何電路中，任何兩個存在壓差的絕緣導體之間都會形成分布電容，只是分布電容大小問題。在高頻率時，它對電路的影響不可以忽略，因此一般在高頻電路和精密儀器中尤其要注意采取措施，從而降低分布電容影響.







三、寄生電容與分布電容的區別

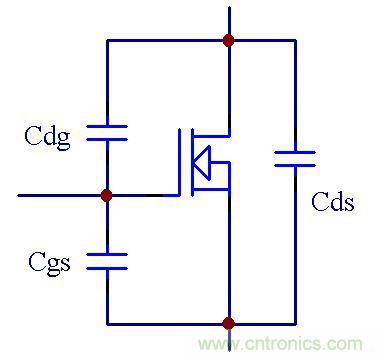

分布電容強調的是均勻性。寄生跟強調的是意外性，指不是專門設計成電容，卻有著電容作用的效應，比如三極管極間電容。單點說，兩條平行走線之間會產生分布電容，元器件間在高頻下表現出來的容性叫寄生電容。
