      如何識別共模電感和差模電感？其實很簡單


       發布時間：2019-12-12
								責任編輯：lina






      【導讀】共模電感和差模電感都是抗電磁干擾有效的元器件之一，廣泛應用于各種濾波器、開關電源等產品，但是共模電感是用來抑制共模干擾，而差模電感是用來抑制差模干擾。兩種都是比較重要的濾波電感。




































      一、共模電感與差模電感

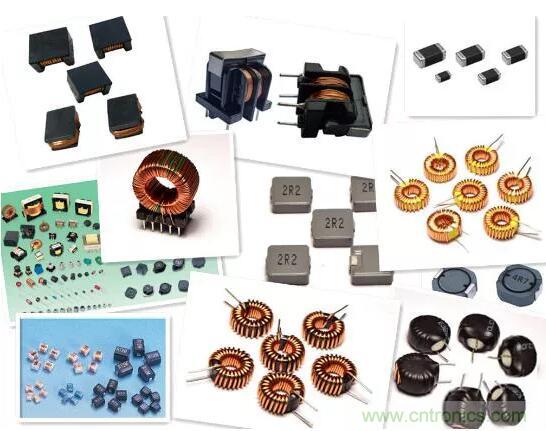

      共模電感和差模電感都是抗電磁干擾有效的元器件之一，廣泛應用于各種濾波器、開關電源等產品，但是共模電感是用來抑制共模干擾，而差模電感是用來抑制差模干擾。兩種都是比較重要的濾波電感。














       如何識別共模電感和差模電感？其實很簡單










      二、共模電感和差模電感識別

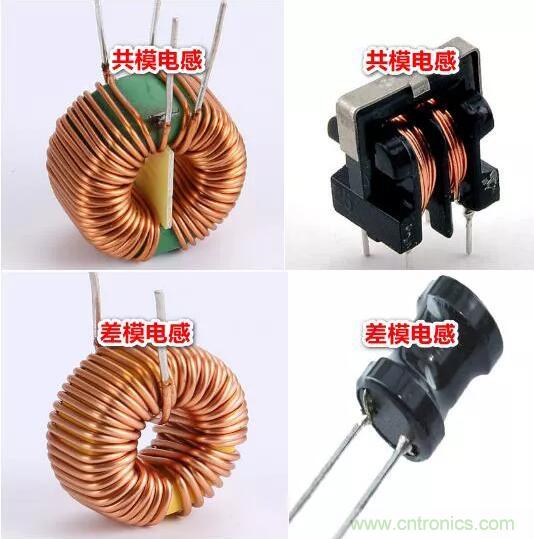

      雖然兩種電感都是濾波電感，但是作用不一樣也就決定了外觀以及繞線方式會有所不同。對于共模電感，它是繞在同一鐵心上，并且兩個繞組的線圈直徑和圈數一樣，但是繞向相反，一組線圈有兩個引腳，因此共模電感會有4個引腳；而差模電感則是繞在一個鐵心上并且只有一個線圈，因此它只有2個引腳。因此可從引腳數量來區分共模電感和差模電感（如下圖）。





      如何識別共模電感和差模電感？其實很簡單





      三、共模電感和差模電感應用

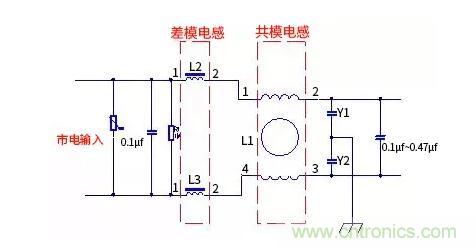

      如下圖是某EMI濾波電路的部分電路圖，其中L1是共模電感，它有1-4總共四個引腳，而L2和L3是差模電感，分別有1-2兩個引腳?？梢钥闯霾钅ｋ姼杏薪涣麟娫措娏魍ㄟ^，這種差模電感能夠耐很大的交流電流，一般成對出現。





      如何識別共模電感和差模電感？其實很簡單
