      功率電子器件從硅(Si)到碳化硅(SiC)的過渡

      發布時間:2023-12-25 責任編輯:lina

      【導讀】眾所周知,硅(Si)材料及其基礎上的技術方向曾經改變了世界。硅材料從沙子中提煉,構筑了遠比沙土城堡更精密復雜的產品。如今,碳化硅(SiC)材料作為一種衍生技術進入了市場——相比硅材料,它可以實現更高功率等級的功率轉換、更快的開關速度、傳熱效率上也優于硅材料。本篇博客探討了SiC材料如何提升產品性能以超越基于硅材料的領域,從而為我們全新的數字世界創造下一代解決方案。


      眾所周知,硅(Si)材料及其基礎上的技術方向曾經改變了世界。硅材料從沙子中提煉,構筑了遠比沙土城堡更精密復雜的產品。如今,碳化硅(SiC)材料作為一種衍生技術進入了市場——相比硅材料,它可以實現更高功率等級的功率轉換、更快的開關速度、傳熱效率上也優于硅材料。本篇博客探討了SiC材料如何提升產品性能以超越基于硅材料的領域,從而為我們全新的數字世界創造下一代解決方案。


      硅基MOSFET、碳化硅(SiC)MOSFET、氮化鎵(GaN)HEMT或碳化硅(SiC)FET等功率電子器件是用于眾多市場領域的主要技術構件。長期以來,硅一直是功率電子應用中的首選半導體材料。直到最近,由于SiC技術性能和可靠性的顯著提升,人們開始從硅轉向SiC器件。


      SiC的性能優勢已在電動車、白色家電、基礎設施、太陽能/可再生能源、數據中心等多個電力電子市場產生深遠的影響。得益于更大的帶隙能量(即3.3eV,而硅為1.1eV——參見圖2)和更高的擊穿電壓,SiC可用于創建更新穎、更高性能的解決方案。


      如今,制造商采用SiC技術來開發基于各種半導體器件的功率電子模塊,如雙極結型晶體管(BJT)、結型場效應晶體管(JFET)和金屬氧化物半導體場效應晶體管(MOSFET)。在接下來的章節中,我們將探討為何SiC正在成為面向未來的突破性電力電子技術。


      1. 采用SiC vs. Si:優勢對比


      首先,SiC MOSFET或SiC FET與硅器件相比具有若干優勢。SiC更高的擊穿電壓意味著可以使用更輕薄的器件來支持更高的電壓。另外,SiC相較于硅的其它優勢還包括:

      • 作為一種寬帶隙材料,在高溫條件下漏電流較低;

      • 更高的熱導率,有助于支持高電流密度應用;

      • 更低的能量損耗,有助于最大限度減少功率損耗;

      • 更高的開關頻率,減小了大型外圍被動元器件的尺寸和重量;

      • 較小的裸片尺寸和較低寄生電容帶來更低的開關損耗,使得功率轉換器能夠在更高的開關頻率及速度下運行;

      • 能夠在更高的環境溫度下正常工作,有助于減小散熱器的尺寸。


      由此,我們現在可以看到SiC器件相對于硅基器件的諸多優勢;這也成為許多應用從硅轉向SiC的原因。


      2. 了解SiC的電熱優勢


      在電力電子領域,如何在高功率應用中有效減少或最小化功耗損失一直是非常重要的。與此類似,滿足極端條件下的熱設計要求也是非常重要的。SiC不但能夠滿足以上這些要求,其漏極-源極電阻(RDS(ON))比硅器件低300到400倍。這一品質因數(FOM)是生產廠家的福音,基于這個特點,這些客戶可以設計出高效率的電力電子設備。此外,有效裸片面積相同的情況下,碳化硅器件(SiC)可以轉換的功率等級比基于硅(Si)的器件更高——換句話說,碳化硅器件(SiC)可以用更小的芯片尺寸實現相同的功率等級轉換。


      此外,SiC具有較高的電熱導率和快速開關功能,以及較低的輸出電容與RDS(ON)。因為碳化硅(SiC)器件可以轉換更高等級的能量并且理論上具備更高的開關頻率,可以幫助制造商節省系統成本。原因何在?因為這些品質因數(FOM)意味著那些被動元器件的尺寸可以大大減少,例如:變壓器、扼流圈和電感器等磁性部件,而這些器件在開關電源設計中所有開關電源設計中都必不可少的;所有這些FOM意味著碳化硅器件(SiC)將在三相逆變器、數字電源和功率電子變換器(AC/DC和DC/DC)等應用中大有作為。


      效率是各個制造商當下所追求的另一個FOM。鑒于全球都在推進“綠色”能源倡議,在許多應用中,效率也已成為一個關鍵的推動因素。下文中的圖1顯示了SiC相對于硅材料可實現更高的效率;這使其成為當今許多下一代設計中的首選技術。


      功率電子器件從硅(Si)到碳化硅(SiC)的過渡

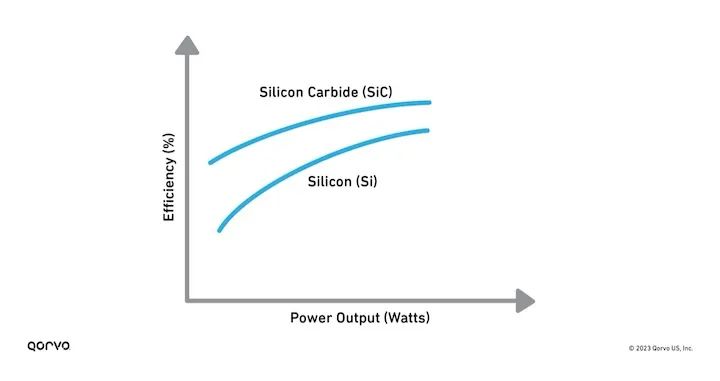

      圖1,硅(Si)與碳化硅(SiC)的比較


      SiC等寬帶隙半導體技術是下一代高效功率電子器件的理想選擇(見圖2)。SiC從650V電壓開始便表現出出色的電壓阻斷能力,且在更高電壓下所帶來的優勢更為顯著。下一代解決方案的一個關鍵舉措是“綠色(即高能效)”系統的構建。SiC則可提供這種能力——其寬帶隙特性可實現更高的功率效率、更小的尺寸、更輕的重量,和更低的總體成本——即相當于“更環保”的解決方案。


      功率電子器件從硅(Si)到碳化硅(SiC)的過渡

      圖2,硅(Si)和碳化硅(SiC)參數對比表格


      3. 結論


      現在,我們對Si與SiC之間的比較有了更好的理解。在我們所處的全新數字世界,兩者在諸多應用中均占有一席之地;然而,在很多解決方案中,SiC能夠實現更優秀的性能指標。SiC技術能夠被應用在廣泛的電力電子解決方案中。由于具備較廣的工作柵極驅動范圍,在高頻DC/DC和AC/DC等應用中采用SiC會帶來許多優勢。此外,在電動車逆變器中使用SiC,更可獲得更低的導通損耗和強大的短路處理能力。


      SiC技術的不斷進步將促使其在更多應用中得到推廣,并開拓其它領域。同時,封裝設計的進步、市場接受度的提高,以及市場空間的快速增長,都會進一步助力SiC技術應用于更多解決方案。
