【導讀】楷登電子（Cadence，NASDAQ：CDNS）近日成功流片業界首款LPDDR6/5X內存IP系統解決方案，支持14.4Gbps超高速率，較前代LPDDR DRAM性能提升50%。該方案專為新一代AI基礎設施設計，可滿足大語言模型（LLM）、智能代理等計算密集型應用對內存帶寬與容量的嚴苛需求。目前，Cadence正與全球頭部AI、高性能計算（HPC）及數據中心客戶展開深度合作，共同推動AI算力架構的存儲升級。
2025 年 7 月 16 日 ， 楷登電子（Cadence，NASDAQ：CDNS）近日成功流片業界首款LPDDR6/5X內存IP系統解決方案，支持14.4Gbps超高速率，較前代LPDDR DRAM性能提升50%。該方案專為新一代AI基礎設施設計，可滿足大語言模型（LLM）、智能代理等計算密集型應用對內存帶寬與容量的嚴苛需求。目前，Cadence正與全球頭部AI、高性能計算（HPC）及數據中心客戶展開深度合作，共同推動AI算力架構的存儲升級。

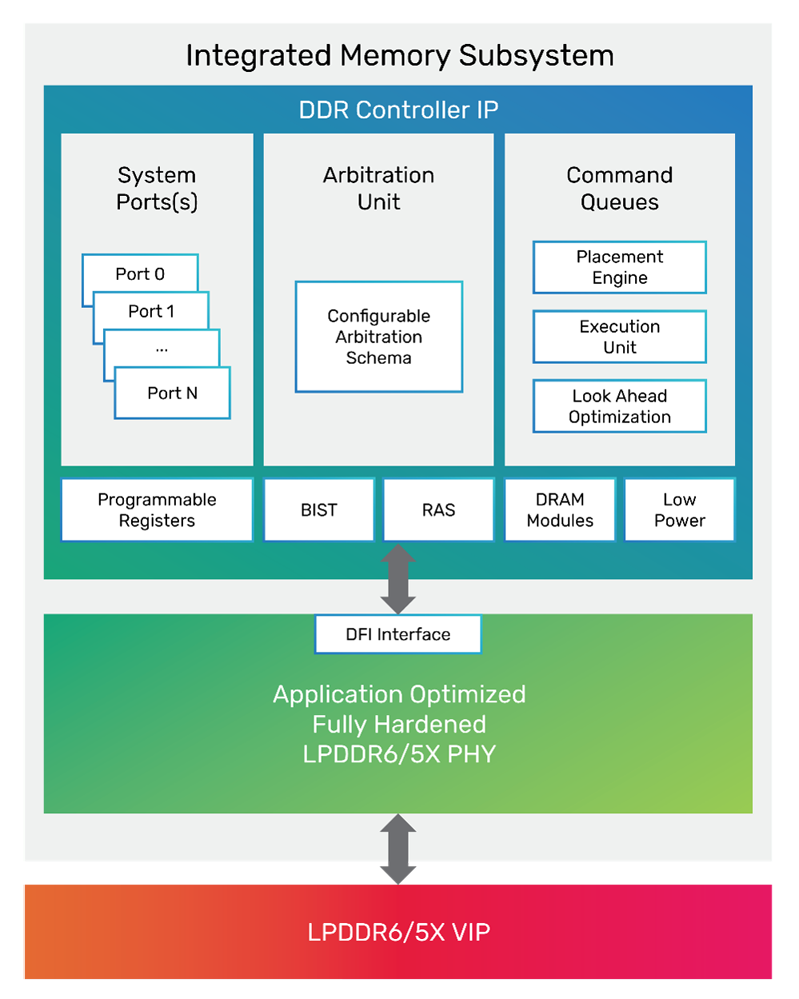

Cadence LPDDR6/5X system solution example
Cadence 滿足 JEDEC LPDDR6/5X 標準的 IP 包括先進的 PHY 架構和高性能控制器，旨在最大限度地改善功耗、性能和面積（PPA），同時支持 LPDDR6 和 LPDDR5X DRAM 協議，以實現更高的靈活性。該解決方案利用 Cadence Chiplet 框架，支持原生集成到傳統單片 SoC 和多芯片系統架構中，從而實現異構 Chiplet 集成。包含上一代 LPDDR 的 Chiplet 框架已于 2024 年成功流片。
Cadence 高級副總裁兼芯片解決方案事業部總經理 Boyd Phelps 表示：“數據中心從 HPC 計算虛擬化進化到大規模 AI 訓練和推理，推動了 AI 基礎架構的大規模建設，在此背景下，必須思考如何通過內存接口實現高效的數據移動。LPDDR6 已成為加速計算的關鍵推動因素，可提供高效執行 AI 推理所需的速度、帶寬、功耗配置和容量。憑借此次流片，Cadence 將繼續保持我們?cè)趦?nèi)存 IP 領域的卓越地位，提供業界首款以集成子系統形式交付的 LPDDR6 方案，并針對客戶應用進行了優化。”
完整的 PHY 和控制器內存系統采用全新高性能、可擴展且適應性強的架構，該架構基于 Cadence 久經考驗且大獲成功的 DDR5 12.8Gbps、LPDDR5X 10.7Gbps 和 GDDR7-36G 產品線。作為 Cadence 全新 LPDDR6 IP 產品線的首款產品，它支持 LPDDR6 和 LPDDR5X 標準，包括 LPDDR5X CAMM2。
此先進的 LPDDR6/5X 內存 IP 系統解決方案適用于 AI、移動、消費電子、企業 HPC 和云數據中心市場，可為具有各種性能、容量和成本目標的最終產品提供更大的靈活性，確保長時間的生產運行。LPDDR6/5X PHY 可針對不同的封裝和系統拓?fù)溥M(jìn)行定制，并可作為插入式硬核提供。這能確保快速可靠的集成，也就意味著加快上市速度。
Cadence LPDDR6/5X 控制器包含一套完整的行業標準和先進的內存接口功能，例如支持 Arm? AMBA? AXI 總線。內存控制器作為 RTL 軟核提供，以便在功能、功耗、面積和性能方面提供更大的靈活性。
Cadence LPDDR6 解決方案包含 LPDDR6 內存模型，允許工程師執行全面的驗證，并確保系統級芯片（SoC）設計與最新的 JEDEC 接口標準兼容，幫助他們盡快采用這項新技術。LPDDR6 內存模型包括一套完整的協議檢查、功能覆蓋和驗證計劃。
新的 LPDDR6/5X IP 是 Cadence 全面的內存 IP 系統解決方案系列的最新成員，該系列產品還包括 DDR、GDDR 和 HBM。Cadence 內存 IP 采用公司卓越的模擬/混合信號設計工具進行設計。當與 Cadence 基于 UCIe? 的 Chiplet 框架結合使用時，新的 LPDDR6/5X IP 和 Cadence 其他先進的內存和接口 IP 可提供一個優化的解決方案，支持快速的 Chiplet 實現。
關于 Cadence
Cadence 是 AI 和數字孿生領域的市場領導者，率先使用計算軟件加速?gòu)墓杵较到y(tǒng)的工程設計創新。我們的設計解決方案基于 Cadence 的 Intelligent System Design? 戰略，可幫助全球領先的半導體和系統公司構建下一代產品（從芯片到全機電系統），服務超大規模計算、移動通信、汽車、航空航天、工業、生命科學和機器人等領域。2024 年，Cadence? 榮登《華爾街日?qǐng)?bào)》評選的“全球最佳管理成效公司 100 強”榜單。Cadence 解決方案提供無限機會。
