熱敏電阻簡介和分類

熱敏電阻器是敏感元件的一類，按照溫度系數不同分為正溫度系數熱敏電阻器（PTC）和負溫度系數熱敏電阻器（NTC）。臨界溫度熱敏電阻CTR，具有負電阻突變特性，在某一溫度下，電阻值隨溫度的增加激劇減小，具有很大的負溫度系數熱敏電阻器的典型特點是對溫度敏感，不同的溫度下表現出不同的電阻值。正溫度系數熱敏電阻器（PTC）在溫度越高時電阻值越大，負溫度系數熱敏電阻器（NTC）在溫度越高時電阻值越低，它們同屬于半導體器件。

熱敏電阻型號命名規則簡介

根據標準SJ1152-82《敏感元件型號命名方法》的規定，敏感電阻器的產品型號由下列四部分組成：

第一部分：主稱（用字母表示）；

第二部分：類別（用字母表示）；

第三部分：用途或特征（用字母或數字表示）；

第四部分：序號（用數字表示）。

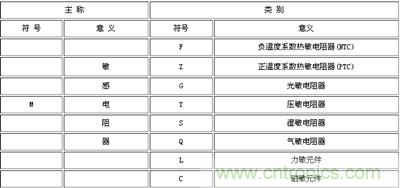

（1）主稱、類別部分的符號及意義如表1-5所示。

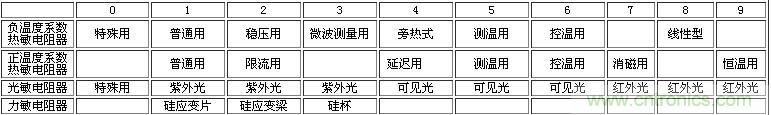

（2）用途或特征部分用數字表示時，應符合表1-6的規定；用字母表示時，應符合的規定。

（3）序號部分用數字表示。

知道了電子元器件的特性和分類才能更好的電子設計，才能把單個的電子元器件組成一個系統實現自己的設計目的。通過以上的介紹你弄懂了么？
