【導讀】接通電氣設備電源時，在接通瞬間可能會流過遠遠超過穩定電流的大電流。這種電流稱為突入電流(Rush current)。
為什么會產生突入電流呢？原因有多個，下面就來舉例進行說明。
•配有大容量的平滑電容器與去耦電容器的設備在通電時，首先必須要對這些電容器進行
充電，所以在通電時會通過大電流。
•剛通電后燈絲(filament)等的電阻較小，所以會通過大電流。
（發熱后電阻增大，形成穩定電流。）
為了讓大家對突入電流有一個更為直觀的印象，下面的圖1中給出了通電時的電流波形。
接 通電源后電流流過，接通瞬間流經的電流達到了一個比穩定電流值大的峰值。之后電流值再緩慢下降，達到穩定電流值的狀態。這個到達穩定電流值之前的大電流所 流經的部分就是突入電流。突入電流值超過使用元器件的容許值時，根據該突入電流量（峰值電流值與穩定電流值的差）與時間的長短（由峰值電流值下降至穩定電 流值的時間，之后用脈沖寬度表示），電路中使用的元器件可能因為過度發熱而造成電氣設備的誤動作與故障。

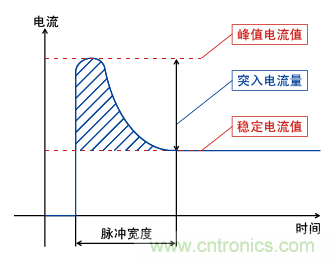

圖1. 電源接通時的電流波形
接下來，將以實例展示用于抑制電源線噪音的元器件的一般故障。此次，就以價格較為低廉且使用方便的片狀鐵氧體磁珠（我公司的BLM系列）為例進行說明。
用于噪聲對策的片狀鐵氧體磁珠流過超過額定電流值的突入電流時，過度發熱時，最壞的情況下會出現開啟故障。將圖1的突入電流波形峰值電流值與脈沖寬度的條 件變化之后，形成了圖2所示的情況。波形①表示峰值電流值較大時的情況，波形②表示脈沖寬度較大時的情況，波形③表示未出現故障時的情況。波形①的情況 下，片狀鐵氧體磁珠瞬間流過過剩電流，內部電極熔斷，導致開啟故障。熔斷時可能出現片狀體自身斷裂破壞的情況。另一方面，在波形②的情況下，片狀鐵氧體磁 珠持續發熱，與波形①一樣出現內部電極熔斷的情況。此時，片狀鐵氧體磁珠成為熱源，可能燒毀安裝電路板。

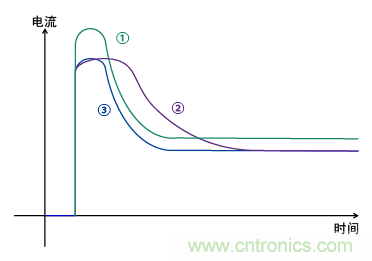

圖2.突入電流波形
如上所述，用于噪聲對策的片狀鐵氧體磁珠在流過突入電流時，可能會出現故障。突入電流中存在峰值電流值與脈沖寬度等因素，為了安全地使用產品，考慮額定電流后進行選擇是很重要。如果擔心電源線的噪聲對策與突入電流方面的問題，請事先咨詢本公司。
