LTC2373-18 是一個 16 位 / 18 位 8 通道多路轉換 SAR ADC 系列的首款器件，這些 ADC 通過 SPI 兼容接口通信，達到 500ksps 和 1Msps 采樣率，在 18 位時實現 100dB SNR，16 位時則為 96dB SNR，并具有 ±4.096V 全差分輸入范圍。LTC2373 系列在小型 25mm2 QFN-32 封裝中集成了一個具低漂移及保證 20ppm/ºC 最大溫度系數的精準帶隙基準和高性能基準緩沖器。該器件從單一 5V 電源供電，在 1Msps 時僅消耗 40mW 功率。



該器件通過各種 MUX 通道配置，能夠非常容易地匹配以及混合全差分和偽差分輸入范圍。通過共享該器件上 MUXOUT / ADCIN 引腳之間的單一外部驅動器電路，單端輸入信號還可以轉換到 ADC 內核的全差分輸入范圍。多路轉換 SAR ADC 結合高性能和可配置性。這使用戶能夠在 8 個單端輸入上全面實現該 ADC 的 100dB SNR 性能。



• 1Msps 采樣率

• 18 位無漏碼分辨率

• 具可選輸入范圍的 8 通道多工器

o 全差分

o 偽差分單極性

o 偽差分雙極性

• INL：±2.5LSB (最大值)

• SNR：fIN = 1kHz  時為 100dB (全差分) / 95.5dB (偽差分) (典型值)

• THD：fIN = 1kHz 時為 –110dB (典型值)

• 可編程排序器

• 可選數字增益壓縮

• 具 1.8V 至 5V I/O 電壓的單一 5V 電源

• SPI 兼容串行 I/O

• 內置 2.048V 基準和基準緩沖器

• 無流水線延遲，無周期延遲

• 功耗 40mW (典型值)

• 保證工作至 125°C

• 32 引線 5mm x 5mm QFN 封裝

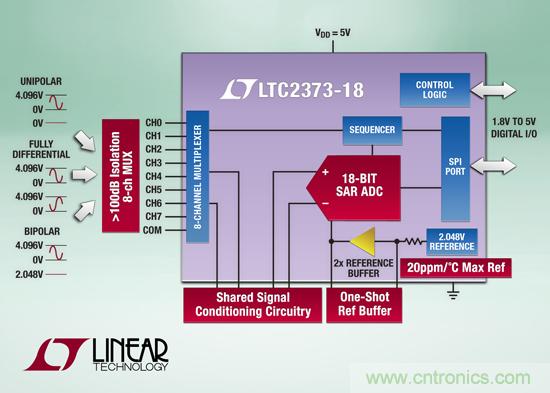

具 100dB SNR 的 18 位、1Msps、8 通道多路轉換 SAR ADC
