      從臺灣“206地震”來看Fuse如何選型?

      發布時間:2016-07-11 責任編輯:wenwei

      【導讀】Fuse作為過流保護器件,已經被廣泛地使用在各種電器產品中。但國內相當多設計開發人員對保險絲器件缺乏足夠的認知,選型比較隨意,通常只簡單考慮下器件的工作電壓/工作電流參數,就選定了一個規格。而開發周期較緊導致對其保護功能和效果未進行充分驗證。致使終端產品投入市場后,產品面臨客戶各種抱怨。

      從臺灣“206地震”來看Fuse如何選型?

      常見的保險絲選用存在如下幾類問題:

      1, 保險絲電流規格選擇過高,過電流情況下不能及時熔斷,保險絲起不到保護效果導致危險發生;

      2, 保險絲電流規格選擇過低,正常工作條件下,保險絲即發生熔斷,造成產品不能正常工作;

      3, 保險絲類型選擇錯誤,其耐沖擊能力不夠,正常應用之沖擊條件下即造成保險絲動作熔斷,造成產品無法工作;

      4, 選擇低端或者假冒品牌保險絲,器件性能不符合自身規定參數。不能實現應該有的保護功能。

      下面就以一個實際案例,結合TE/FUSE參數特性來談談如何選擇一款符合實際應用要求的保險絲:

      收集終端產品設計/應用對保險絲的要求:

      - 產品工作溫度范圍:-40℃to +85℃

      - 正常工作電壓范圍: 6V to 18V

      - 正常工作穩定工作電流=0.36 A/ 正常工作峰值最大電流=1.68A

      耐脈沖測試要求:

      - 正常開關發生的脈沖沖擊測試要求:Imax=12.94A/持續時間200us/開關次數大于 120,000次;

      - 24V條件下啟動脈沖沖擊測試:Imax=27.56A/持續200us/沖擊至少5次;

      - Pulse 1 脈沖沖擊 Imax=7A/持續10ms/500次沖擊;

      - Pulse 2a 脈沖沖擊Imax=23.38A/持續30us/500次沖擊.

      - 封裝要求:1206/貼片

      步驟1:確定保險絲穩態額定電流Ifuse

      考慮最極端使用情況:

      Ifuse=Max Isys/(標準穩態折減*應用溫度折減)=1.68A/(0.75*0.85)=2.64A

      根據TE/1206/Fuse電流規格表/圖1,大于2.64A最接近規格為3A/規格1206SFS300F/32(32Vdc滿足應用電壓要求).

      從臺灣“206地震”來看Fuse如何選型?

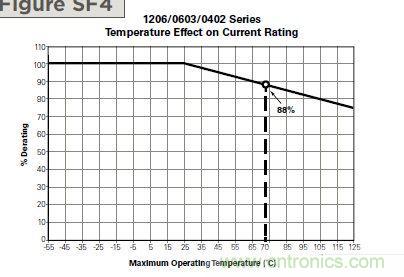

      備注:標準穩態折減:為定值,通常取值=0.75;應用溫度折減:可從TE/FUSE 折減曲線圖2查得:

      從臺灣“206地震”來看Fuse如何選型?

      步驟2:通過換算實際應用脈沖I2t 值比較步驟1初步選擇Fuse 之I2t 值,需滿足前者<后者,才是合適的選型.

      1), 正常開關發生的脈沖沖擊測試要求:Imax=12.94A/持續時間200us/開關次數大于 120,000次;

      據上可估算 I2t=0.5x (12.94)2x 200us = 0.0167A2s

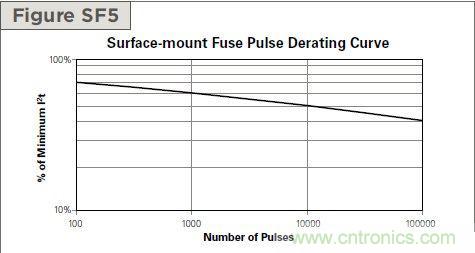

      考慮應用脈沖循環(可查圖3)/溫度(可查圖2)/電路差異折減(經驗值取0.7),折算后 I2t=0.0167/(0.39*0.85*0.7)=0.072A2s

      對比查詢TE/1206/SFS fuse I2t 曲線圖4可知,1.25A規格對應 I2t=0.15已大于應用之 I2t需求,因此更高電流規格3A可以滿足應用之要求.

      從臺灣“206地震”來看Fuse如何選型?

      從臺灣“206地震”來看Fuse如何選型?

      2) 24V條件下啟動脈沖沖擊測試:Imax=27.56A/持續200us/沖擊至少5次;

      據上可估算 I2t=0.5x (27.56)2x 200us =0.076A2s

      考慮應用脈沖循環(可查圖3)/溫度(可查圖2)/電路差異折減(經驗值取0.7),折算后 I2t=0.076/(0.83*0.85*0.7)=0.154A2s

      對比查詢TE/1206/SFS fuse I2t 曲線圖4可知,1.25A規格對應 I2t=0.15接近應用需求,因此更高電流規格3A可以滿足應用之要求。

      3) Pulse 1 脈沖沖擊 Imax=7A/持續10ms/500次沖擊;

      據上可估算 I2t=0.5x (7)2x 10ms =0.245A2s

      考慮應用脈沖循環(可查圖3)/溫度(可查圖2)/電路差異折減(經驗值取0.7),折算后 I2t=0.245/(0.63*0.85*0.7)=0.6536A2s

      對比查詢TE/1206/SFS fuse I2t 曲線圖5可知,1.5A規格對應 I2t=0.8大于應用需求,因此更高電流規格3A可以滿足應用之要求.

      從臺灣“206地震”來看Fuse如何選型?

      4) Pulse 2a 脈沖沖擊Imax=23.38A/持續30us/500次沖擊;

      據上可估算 I2t=0.5x (23.38)2x 30us =0.0082A2s

      考慮應用脈沖循環(可查圖3)/溫度(可查圖2)/電路差異折減(經驗值取0.7),折算后 I2t=0.0082/(0.63*0.85*0.7)=0.0219A2s

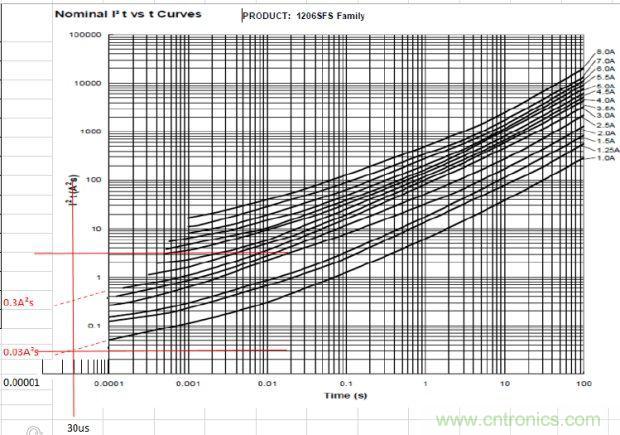

      對比查詢TE/1206/SFS fuse I2t 曲線圖6可知,1A規格對應 I2t=0.03大于應用需求,因此更高電流規格3A可以滿足應用之要求.

      從臺灣“206地震”來看Fuse如何選型?

      基于以上應用要求之推導計算,可以確定1206SFS300F/32符合應用之要求.
