      隔離式柵極驅動器核心技術全景:安全、能效與國產破局路徑

      發布時間:2025-07-08 責任編輯:lina

      【導讀】隔離式柵極驅動器作為電力電子系統的核心接口器件,通過電氣隔離技術將控制信號(低壓域)與功率開關(高壓域)安全耦合。其核心原理是利用電容隔離(如TI的SiO?介質層)、磁隔離(變壓器耦合)或光隔離(光電耦合器)構建絕緣屏障,阻斷高達10kV的瞬態高壓沖擊,同時傳遞精確的PWM驅動信號。在SiC/GaN等第三代半導體普及的背景下,其價值已從基礎“信號中轉站”升級為高頻開關穩定器與系統安全守護者。


      隔離式柵極驅動器作為電力電子系統的核心接口器件,通過電氣隔離技術將控制信號(低壓域)與功率開關(高壓域)安全耦合。其核心原理是利用電容隔離(如TI的SiO?介質層)、磁隔離(變壓器耦合)或光隔離(光電耦合器)構建絕緣屏障,阻斷高達10kV的瞬態高壓沖擊,同時傳遞精確的PWM驅動信號。在SiC/GaN等第三代半導體普及的背景下,其價值已從基礎“信號中轉站”升級為高頻開關穩定器與系統安全守護者。


      隔離式柵極驅動器核心技術全景:安全、能效與國產破局路徑


      一、核心原理與技術演進


      1. 隔離機制與信號傳輸

      ●電容隔離:在單芯片內集成SiO?介質層(厚度<20μm),通過電場變化傳遞信號,支持>100kV/μs CMTI(共模瞬態抗擾度),代表型號如TI UCC53x0系列15;

      ●磁隔離:利用微型變壓器傳遞能量,抗磁場干擾性強,但帶寬受限(<1MHz),適用于工業電機驅動;

      ●光隔離:通過LED-光電探測器轉換信號,成本低但延遲高達500ns,逐步被數字隔離替代。


      2. 技術演進四階段

      ●基礎隔離(2010年前):滿足1.5kVRMS隔離電壓,傳播延遲>100ns(如光耦驅動器);

      ●高速化(2015-2020):TI UCC21520將延遲壓縮至25ns,支持4A峰值電流5;

      ●智能集成(2020-2025):集成DESAT保護、米勒鉗位(如ST DCP0606Y),故障響應<200ns8;

      ●寬禁帶適配(2025-):ROHM BM6GD11BFJ-LB支持2MHz開關頻率與150V/ns CMTI,專為GaN HEMT優化4。


      二、關鍵參數與應用場景強關聯

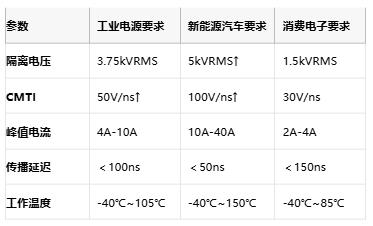

      1. 核心參數定義性能邊界


      隔離式柵極驅動器核心技術全景:安全、能效與國產破局路徑


      2. 場景化技術需求拆解

      ●電動汽車電驅:需支持150℃結溫與40A峰值電流(如TI UCC21732-Q1),同時集成電流傳感與DESAT保護8;

      ●光伏逆變器:要求100V/ns↑ CMTI以抑制SiC開關噪聲,ROHM BM6GD11BFJ-LB通過多層屏蔽設計實現4;

      ●便攜發電站:MPS MP188xx系列以5kVRMS隔離電壓+寬偏置范圍(6.5V-30V),保障雙向充放電安全2。


      三、頭部原廠全維競爭力對比


      國際與國產隔離柵極驅動器性能與商業化能力矩陣


      隔離式柵極驅動器核心技術全景:安全、能效與國產破局路徑


      數據來源:廠商Datasheet(2025)、貿澤電子1k pcs報價;國產價格僅為進口30%-50%


      供應鏈韌性分析:

      ●國際廠商:車規級產品交期>8周,缺貨期溢價超50%,但支持-40℃~150℃全溫域運行;

      ●國產廠商:消費級交期<4周,但車規認證覆蓋率<10%,高頻性能落后1-2代49。


      四、選型策略與設計指南


      1. 四維決策模型

      ●安全冗余:工作電壓≤80%隔離耐壓值(如600V系統選1.2kVRMS↑),車載應用需AEC-Q100認證;

      ●動態性能:SiC/GaN場景要求CMTI>100V/ns,延遲<50ns,避免開關誤觸發;

      ●熱管理適配:10A驅動電流需≥25mm2銅箔散熱,QFN封裝較SOIC熱阻降低40%;

      ●成本杠桿:工業設備優選數明SLM2184S(¥6.0),消費電子用晶豐BP35xx12(¥3.0)。


      2. 典型設計陷阱規避

      ●CMTI不足:普通光耦在50V/ns噪聲下誤觸發率>30%,需選用電容/磁隔離器件;

      ●米勒效應失控:未集成米勒鉗位的驅動器在IGBT關斷時易誤導通,STGAP2HD通過內部鉗位電壓消除此風險10;

      ●地彈干擾:雙通道驅動需獨立接地回路,TI TIDA-00446參考設計采用星型接地+陶瓷電容解耦10。


      五、未來趨勢與國產化路徑

      1. 技術演進三極突破

      ●更高頻:GaN驅動需求推動開關頻率向5MHz演進,倒逼隔離層薄化(SiO?厚度<10μm);

      ●更智能:集成在線健康監測(如結溫推算、老化預測),英飛凌1ED34xx支持實時故障診斷3;

      ●更強集成:“驅動器+DC/DC+保護”單芯片化,TI UCC21750集成傳感功能,元件數減少60%8。


      2. 國產替代攻堅方向

      ●材料突破:研發高耐壓聚酰亞胺隔離膜,替代進口SiO?介質;

      ●認證體系:聯合寧德時代等車企共建AEC-Q100測試平臺,縮短認證周期至6個月;

      ●生態綁定:數明半導體與中車合作開發軌道交通專用驅動器,2025年量產耐壓6.5kVRMS型號9。

      ●延伸挑戰:全球GaN隔離驅動市場2025-2031年CAGR達29.7%6,但國產份額不足5%,破局需打通“襯底-設計-認證”全鏈條。


      結語:安全與能效的雙重進化


      隔離式柵極驅動器的競爭本質是絕緣可靠性、開關速度與系統集成度的三維博弈。國際巨頭憑借車規認證與高頻性能壟斷高端市場,而國產廠商以50%成本優勢與4周交付韌性在消費與工業領域快速替代。未來勝負手在于能否在2027年前突破 “150V/ns CMTI+車規認證+10A驅動” 技術鐵三角——這將是改寫全球功率半導體格局的關鍵一役。
