一種可抗EMI干擾的傳感器接口設計方案

發布時間:2013-10-26 責任編輯:sherryyu

【導讀】一般用于WiFi、工業通信的是普遍的2.4GH頻率,但是該類產品設計面臨的極大挑戰就是如何使信號路徑免受這種輻射噪聲的影響。本文講述的就是一種可抗EMI干擾的傳感器接口設計方案,該真接地高精度的傳感器接口方案可極大的減少由EMI引起的誤差,可實現信號路徑免去EMI的干擾。

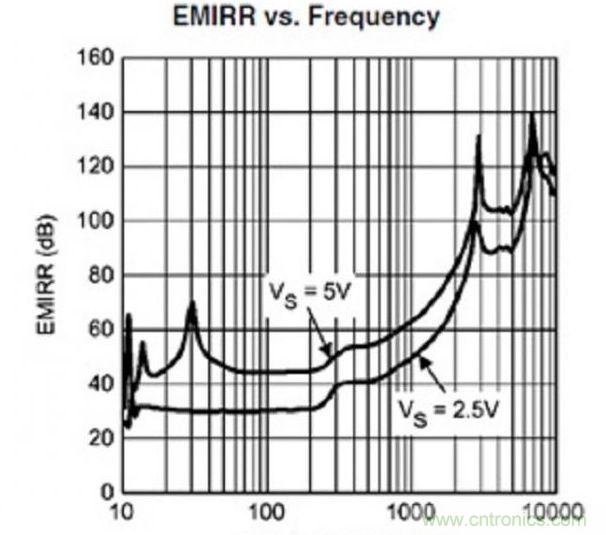

2.4GHz是一種目前被普遍使用的頻率,用于蜂窩電話、WiFi、工業通信等,在這樣的高精度應用中,產品所面臨的挑戰之一就是如何使信號路徑免受這種輻射噪聲的影響。這里講解的真接地高精度接口解決方案能幫您解決這項難題。方案中的LMP2021可以在放大器的內部進行信號濾波,極大地減少了由EMI引起的誤差,這種做法在高增益應用中特別有益處。與TI提供的精準型ADC配合使用,則可實現更加可靠和安全的高精度測量。

一種可抗EMI干擾的傳感器接口設計方案

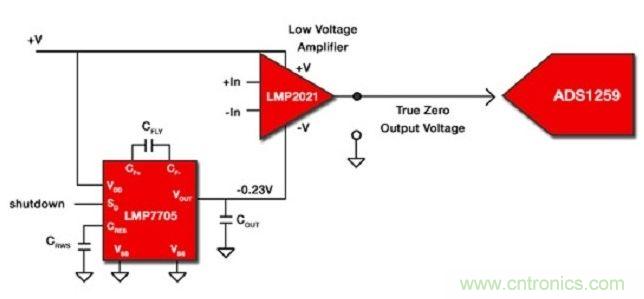

解決方案主要特性:

單通道和雙通道高精度運算放大器:

1、超低輸入失調電壓、接近于零的輸入失調電壓漂移、超低輸入電壓噪聲和超高開環增益,非常適用于儀表和傳感器接專有的連續校正電路;

2、提供隔離并實現緊湊高密度解決方案。

低噪聲負偏置發生器:

1、一個小的負電源電壓將防止放大器輸出在0V發生飽和,并將有助于在整個信號處理通路中保持一個準確的零點;

高線性度、低漂移、24位、模-數轉換器(ADC):

1、專為滿足工業過程控制、高精度儀表和其他嚴苛應用的需要而設計;

2、通過與一個信號放大器(例如 PGA280)相組合,可形成一個能夠對多種信號進行數字化處理的高分辨率、高準確度測量系統;

3、可提供出眾的噪聲與線性性能。

一種可抗EMI干擾的傳感器接口設計方案
