- 3.6V至15 V的輸入電壓范圍
- VDDQ、VTT、VTTR輸出
- 鋰離子電池

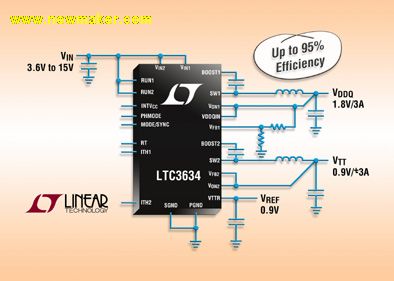

凌力爾特公司 (Linear Technology Corporation) 推出高效率、雙通道單片同步降壓型穩壓器LTC3634，該器件為DDR1、DDR2和DDR3 SDRAM控制器提供電源和總線終端軌。LTC3634 在3.6V至15V的輸入電壓范圍內工作，從而非常適用于雙節鋰離子電池應用以及5V和12V中間總線系統。LTC3634采用獨特的恒定頻率/受控接通時間、電流模式架構，這種架構非常適用于從一個12V輸入電源以高開關頻率給DDR應用供電。其終端電壓VTT設定為VDDQ的1/2，可低至0.6V，準確度為±1.6%。單片設計和高達4MHz的開關頻率相結合，允許使用纖巧、低成本電容器和電感器，可為DDR電源應用提供一種非常緊湊和高效率的解決方案。
LTC3634的每個通道采用了RDS(ON)僅為65mΩ和130mΩ的內部開關，以提供高達95%的效率。兩個通道以180°反相工作，從而最大限度地減小了輸入和輸出電容的尺寸。一個能驅動10mA負載的內置緩沖器也提供了一個等于VDDQ/2的低噪聲基準輸出(VTTR)。其他特點包括電源良好電壓監視器、輸入過壓和過熱保護以及短路保護。
LTC3634EUFD采用4mm x 5mm QFN-28封裝，而LTC3634EFE采用28引線TSSOP封裝。兩款器件的千片批購價分別為每片4.25美元和4.40美元。工業級版本LTC3634IUFD和LTC3634IFE保證工作在-40℃至125℃，千片批購價分別為每片4.72美元和4.89美元。
性能概要：LTC3634
3.6V至15 V的輸入電壓范圍
VDDQ、VTT、VTTR輸出
高達±3A的輸出電流
高達95%的效率
通道之間可選90°/ 180°相移
可調開關頻率：500kHz至4MHz
10mA 緩沖式 VTTR= VDDQ/2 = VTT基準
在 0.75V時準確度為±1.6% 的VTTR
最佳VOUT范圍：0.6V至3V
電流模式工作實現卓越的電壓和負載瞬態響應
外部時鐘同步
短路保護
輸入過壓和過熱保護
電源良好狀態輸出
采用(4mm x 5mm) QFN-28和耐熱增強型28引線TSSOP封裝
