【導讀】無線路由器讓我們脫離長長的網線的束縛，無論是在陽臺還是被窩，都能享受無線帶來的自由，但是路由器卻還是離不開電源線，遇到停電或者外出游玩的時候，看著現成的網口卻不能自由使用那是多么的糟糕，因此，我們要讓路由器也脫離電線的束縛！
1 材料和工具
DIY目的：
●給無線路由器加裝外接電池供電。
●給無線路由器加裝micro接口，讓它能夠從電腦取電。
●集成充電控制，盡量減少日常需要的管理。
DIY需要的工具和材料：
●無線路由器一個，這里選用的是TPlink的WR710N型號。路由器的基礎功能決定改造后的功能，如果你需要插3G網卡的話就需要選帶有相應功能的。
●鋰電池一塊，這里用的是一塊華為C8650的電池，不過它的體積過大，最后就只能外置了。電池的容量越大越好，路由器能堅持的時間就越長。
●充電電路，上面提到的C8650電池自帶座充，改造起來相當省事。
●電磨，或者好用鋒利的美工刀。
●電烙鐵，焊錫，助焊劑，導線，膠帶，502膠，環氧膠等。
2 拆解路由器和電池座充

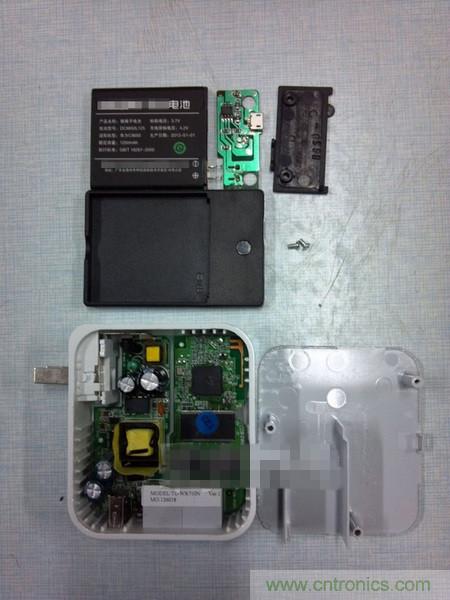

路由器由內部的塑料卡子卡住，小心一些用指甲或者三角撬片就可以把蓋子取下。 電池座充背后兩個橡膠帽蓋住螺釘，直接旋下即可。
可以看到這款無線路由內置了連通市電的電源，很方便改造。
3 改造路由器
這一部分動手之前，有條件的話最好看一下路由器的電路圖和相關維修資料。 對這一次用的WR710N來說，它自帶內置的5V開關電源提供USB接口的電源輸出，然后通過背面的穩壓芯片U10降壓到3.3V供給無線部分工作。基于這一設計，改造的計劃如下：
拆掉U10，將無線部分的3.3V電源輸入和開關電源的5V輸出引到路由器外。用5V輸出在接電的情況下給外接的鋰電池充電，同時外接電池通過3.3V電源輸入給無線路由器供電。
[page]
具體的改造方法如下：
●用熱風槍或者烙鐵拆下U10，清理焊盤。

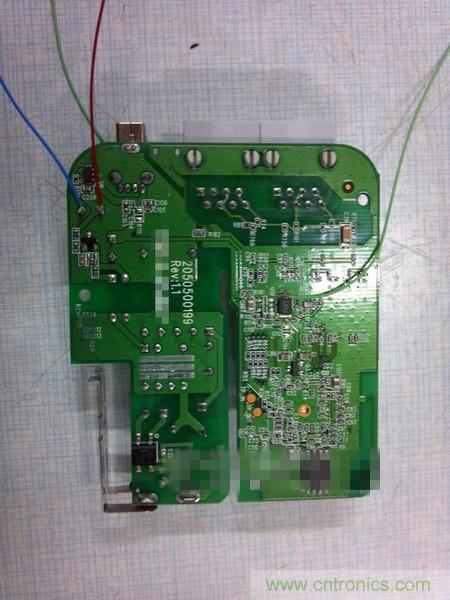

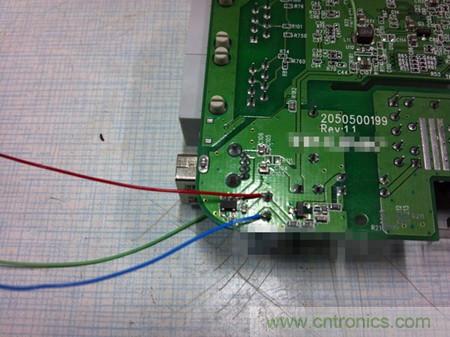

●將5V輸出（紅），原先U10的3.3V輸出（綠），地線（藍）分別引出。
●用電磨在路由器外殼上方鉆個洞，穿出三條外接線。
●把路由器按拆解的逆過程組裝回去。這時候注意引線要遠離高壓部分，最好用絕緣膠帶固定好。
接下來需要對改造后的路由器進行測試。

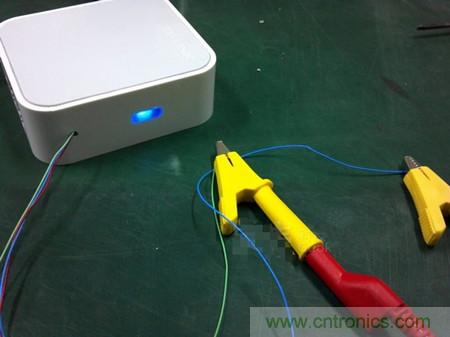

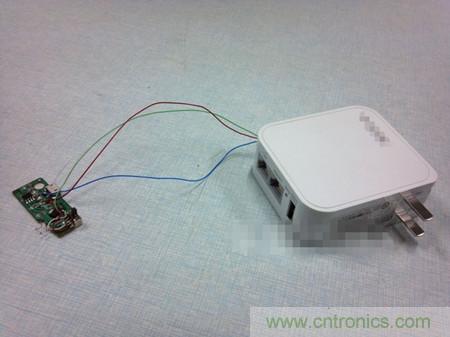

●首先給綠線和藍線之間接上3.3V電壓，觀察路由器能否正常工作，其他設備能否連接上網。
●然后將路由器插到插座上，觀察紅線和藍線之間是否是接近5V的電壓。
[page]
由于該路由器內置開關電源直連220V，此時千萬注意安全！
兩步測試通過，并且沒有冒煙發熱情況的話，表明路由器改造完成，可以進行下一步了。
順帶一提，TPlink這個系列的無線路由器內部剩余體積都相當大，如果能弄到形狀適合的鋰電池的話完全可以考慮內置電池，這樣在外面看不到引線，用起來也更加方便。 可以改造的選項還有加裝SMA高增益天線，更換大容量FLASH，RAM，刷入自制系統等等，不過這次的主題是供電，其他方面先緩一緩。
如果想要改造別的型號的路由器，記得事先研究一下電路圖特別是供電部分，比如一些12V供電的路由器，用其他外接電池方式可能更恰當。
4 改造座充
拆開以后可以看到這個座充自帶了microUSB充電接口和充電電路，手機電池本身也帶了欠壓保護和過流保護，意味著我們可以在上面省下一些工夫。
座充方面的改造計劃如下：將充電輸入與路由器的5V電源輸出相連。增加一個降壓芯片提供將輸入的5V電壓或電池的3.7V電壓降到3.3V，輸出給路由器。用一個撥動開關使降壓芯片可以在輸入的5V電壓和電池的3.7V電壓之間切換。
具體的改造方法如下：
●把一個5V-3.3V降壓芯片粘在電路板上。可以就用剛才拆下來的U10，但是我在改造時不小心弄丟了，所以用的是稍大一點的AM1117。考慮到路由器本身供電的寬容度比較大，2.5V以上就能工作，所以對芯片的要求不高，供給300mA左右電流AM1117也完全可以勝任。
●剪去電路的邊角留出撥動開關的位置并粘上開關。

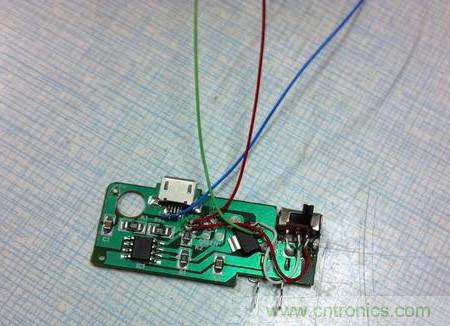

●固定好元器件之后開始按照之前的計劃飛線并連接路由器。
[page]
接下來是測試。

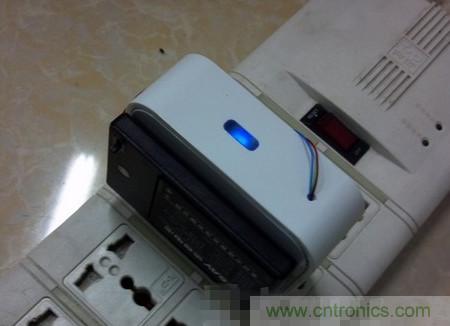

●首先將開關切換到5V電壓位置，不放電池，將路由器插上插座看市電供電時工作是否正常。

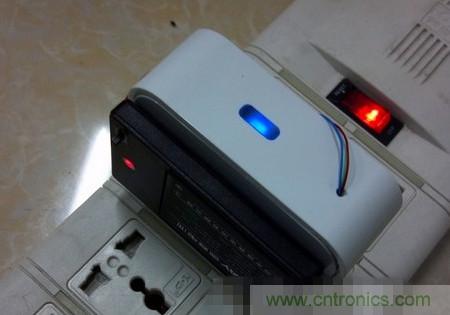

●將開關切換到電池供電位置并放入電池，開關市電插座上的開關，看路由器在市電斷電時能否保持持續供電。
通過以上兩步測試，表明電路方面的改造基本完成。
由于對座充電路板的改造世尺寸增大，原先的外殼難以容納，并且開關也需要露出外殼便于操作，所以需要用電磨或美工刀對座充外殼作修整，恰好放入電路板為準。

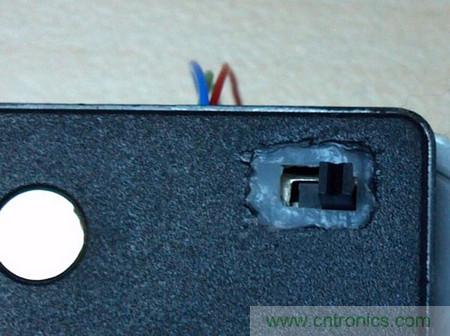

最后，將座充組裝回去，并在外殼上的適當?shù)胤介_孔引線，順便給撥動開關留出位置。
[page]
5 大功告成

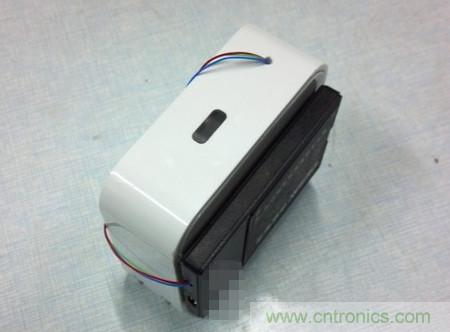

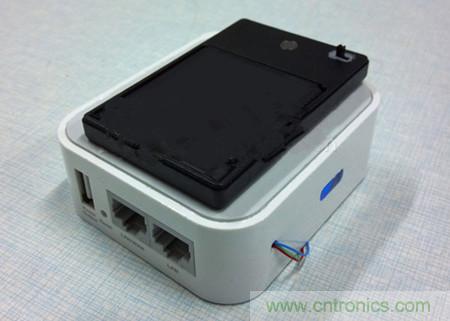

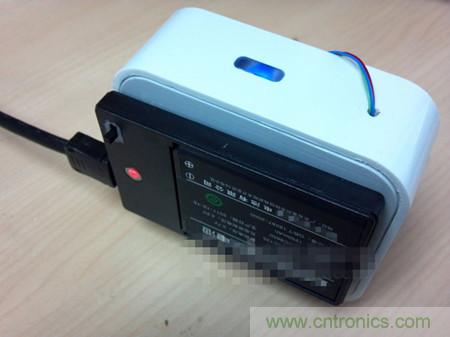

最后把座充粘結在路由器上，并固定好兩者之間的引線，一個自帶電池供電的無線路由器就大功告成了。即使沒有交流供電的地方，它也能為你堅持幾個小時的網絡連接，并且會在有電時自動充電，不需要太多的照顧。
通過筆記本的USB接口和自帶電池工作的樣子，看起來還不錯吧？
