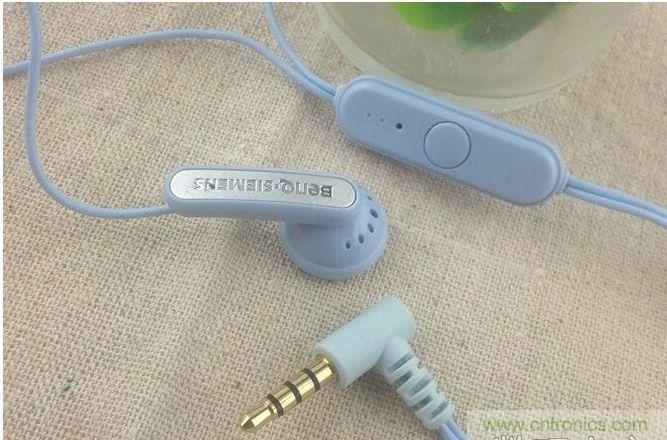

同學給了幾個耳機單元和一個logo為BENQ&SIEMENS的無單元的線控，正好自己的手機耳機出問題了，音質也是一般，就打算組裝上用。

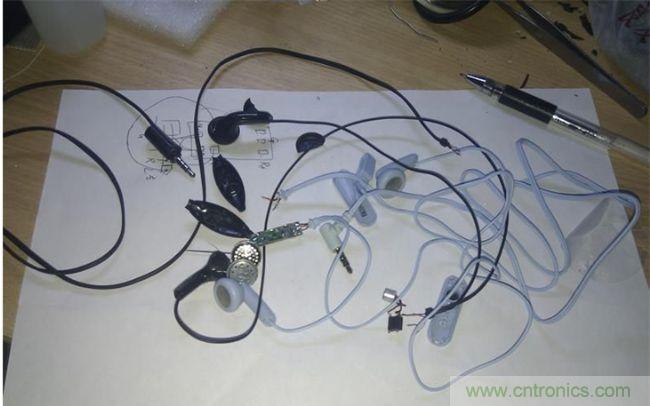

但是用線測了一下，三個單元都開路了。借著放大鏡重新把線挑出來焊了一下，但是只搶救回來兩個。

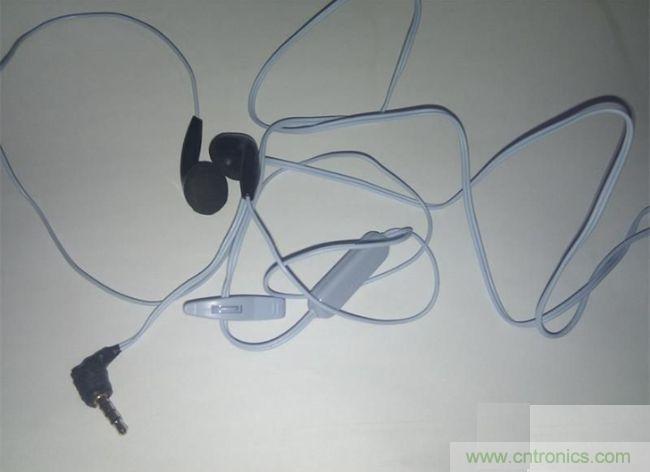

組裝好，拿來一下，聲音非常小，怎么回事呢？測電阻才發現，兩個耳機的電阻都在2k歐左右，測了手邊其他耳機都是30多歐。怎么回事，于是打開線控一看，原因是這樣的，不僅僅是電阻的事情，線序也不一樣。

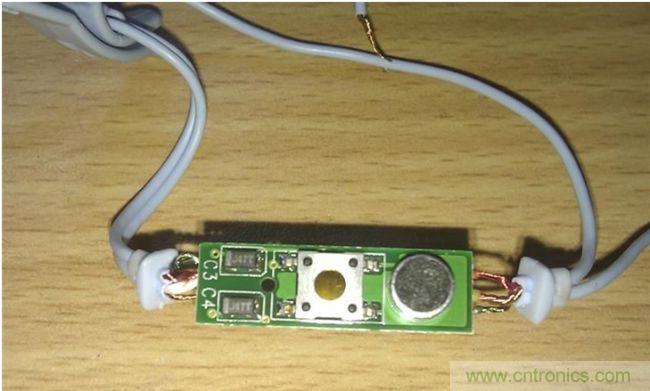

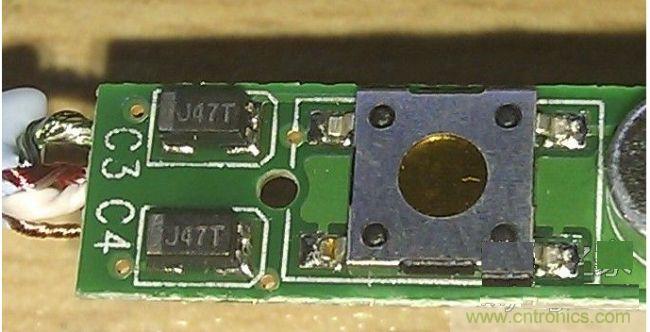

正面，好像是極性電容，一個按鍵，一個麥克：

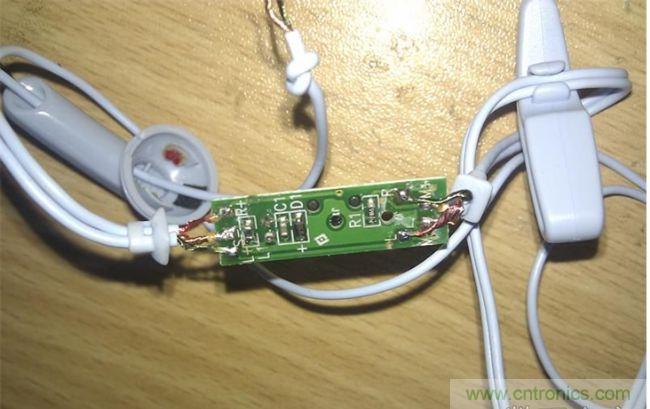

背面：電阻，電容，電感。接線圖也有標注。很復雜的線控。

[page]

從標注看出插頭從外至內依次是，左、右、麥克+、GND。，但是自己手機的耳機是：左、右、GND、麥克+。

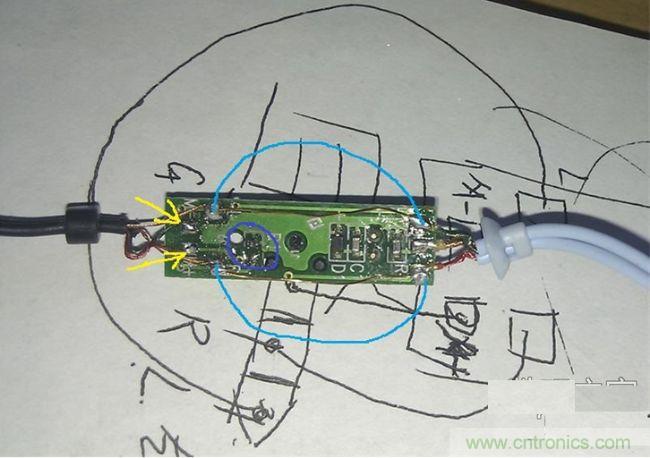

于是改之，只需把兩個箭頭交換就可以了。另外，用萬用表確認了一下，才發現LR是短路的，是插頭短路，這個也需要自己重新接一個。接好后發現聲音還是比較小，因為左右信號是經過下面這個元件才到的單元。

雖然改過來了，但是電阻依然很大。參考其他耳機，直接飛線短路了。

[page]

接好后，音質比原來那個有所提高，但是聲音還是沒有手邊魅族mp3耳機PT850大，這個mp3耳機的線也是改了多次，老驥伏櫪，音質還是很給力，先后服役了X3，VX989+，M3，現在又要給手機用了。

最后的結果。雖然有點不倫不類——————兩頭黑，中間藍，但就這么湊合著用吧，只要音質好就行。
