這是一個電風扇自動溫控調速器，可根據溫度變化情況自動調節電風扇的轉速，電路加以調整，也可用于其它電氣設備的控制。

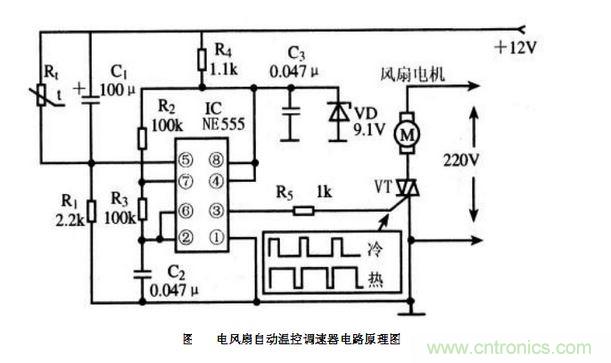

電路工作原理：圖中IC是555時基電路，與R2、R3和C2等元件構成多諧振蕩器，可發出占空比可調的矩形波信號。當溫度變化時，熱敏電阻的阻值發生變化，改變多諧振蕩器輸出方波的占空比，調節雙向晶閘管VT的導通角，從而改變風扇電極兩端的電壓，自動調節電風扇的轉速。元器件選擇 集成電路IC選用NE555時基電路，也可使用LM555和TLC555等型號。VT為雙向晶閘管，其耐壓應在400V以上，額定電流應根據所控制的電風扇容量來合理選用。電阻R1～R5可選用普通1/8或1/4W碳膜電阻器；Rt為負溫度系數熱敏電阻，可選常溫下阻值為10KΩ左右的熱敏電阻。電容C1選用普通鋁電解電容器；電容C2和C3選用滌綸電容器。VD為穩壓值為9.1V的穩壓二極管。
