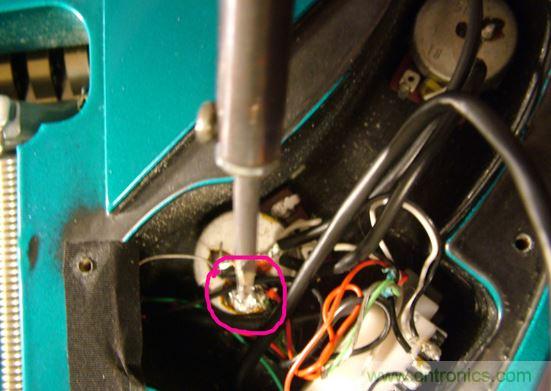

導(dǎo)電塑料電位器的電阻體上需要通過錫焊連接，從而引出電極，焊點(diǎn)的好壞會嚴(yán)重影響電位器的整體質(zhì)量，必須注意不能產(chǎn)生虛焊。虛焊就是虛假的焊點(diǎn)，看似有焊點(diǎn)，實(shí)則未焊住。電位器焊腳上的這些虛焊點(diǎn)，時通時斷，由此引起的故障時有時無，且不易查找和排除。為避免和防止電位器焊接的虛焊現(xiàn)象，主要應(yīng)注意以下幾點(diǎn)：



1、經(jīng)常擦拭，進(jìn)而保持烙鐵頭部的清潔。因?yàn)橥姷碾娎予F頭長期處于高溫狀態(tài)，其表面很容易氧化或燒死，使烙鐵頭導(dǎo)熱性能變差而影響焊接質(zhì)量。因此，可用濕布或濕海綿擦烙鐵頭上的雜質(zhì)，溫度過高時，可暫時拔下插頭或蘸松香降溫，隨時使烙鐵頭上掛錫良好。

2、上錫注意事項(xiàng)：若焊件和焊點(diǎn)表面帶有銹漬、污垢或氧化物，應(yīng)在焊接之前清理干凈，才能給焊件或焊點(diǎn)表面鍍上錫。



3、焊接的溫度要適當(dāng)，不能過高、不能過低。為了使溫度適當(dāng)，應(yīng)根據(jù)電位器的大小選用功率合適的電烙鐵，當(dāng)選用的電烙鐵的功率一定時，應(yīng)注意控制加熱時間的長短。當(dāng)焊錫從烙鐵頭上自動散落到被焊物上時，說明加熱時間已足夠。此時迅速移開烙鐵頭，被焊處留下一個圓滑的焊點(diǎn)。若移開電烙鐵后，被焊處一點(diǎn)錫不留或留下很少，則說明加熱時間太短、溫度不夠或被焊物太臟;若移開電烙鐵前，焊錫就往下流，則表明加熱時間太長，溫度過高。一般烙鐵頭的溫度控制在使焊劑熔化較快又不冒煙時為最佳焊接溫度。



4、上錫的量要適中。可以根據(jù)所需焊點(diǎn)的大小來決定電烙鐵的蘸錫量，使焊錫足夠包裹住被焊韌，形成一個大小合適且圓滑的焊點(diǎn)。焊點(diǎn)也不是錫多、錫大為好，相反，這種焊點(diǎn)虛焊的可能性更大，有可能是焊錫堆積在上面，而不是焊在上面。若一次上錫量不夠，可再次補(bǔ)焊，但須待前次上的錫一同被熔化后再移開電烙鐵;若一次上錫量太多，可用烙鐵頭帶走適量。

5、焊接時間要控制好，不能過長。焊接時間的恰當(dāng)運(yùn)用也是焊接技藝的重要環(huán)節(jié)。如果是印制電路板的焊接，一般以2～3S為宜。焊接時間過長，焊料中的焊劑完全揮發(fā)，失去助焊作用，使焊點(diǎn)表面氧化，造成焊點(diǎn)表面粗糙、發(fā)黑、不光亮、帶毛刺或流動等缺陷。同時，焊接時間過長、溫度過高，還容易燙壞元器件或印制電路板的銅箔。若焊接時間過短，又達(dá)不到焊接溫度，焊錫不能充分熔化，影響焊劑的潤濕，易造成虛焊。



6、焊接點(diǎn)凝固的過程中，切記不要用手觸碰焊接點(diǎn)。焊接點(diǎn)在未完全凝固前，即使有很小的振動也會使焊點(diǎn)變形，引起虛焊。因此，在烙鐵頭撤離之前對焊接件要予以固定，如用鑷子夾持，或烙鐵頭撤離之后快速用嘴吹氣，采取這些做法的目的，就是縮短焊點(diǎn)凝固的時間。



7、當(dāng)一個焊接點(diǎn)完成焊接時，烙鐵頭撤離角度的選取也是尤為重要的。當(dāng)烙鐵頭沿斜上方撤離時，烙鐵頭上帶走少量的錫珠，它可形成圓滑的焊點(diǎn);當(dāng)烙鐵頭垂直向上撤離時，可形成拉尖毛刺的焊點(diǎn);當(dāng)烙鐵頭以水平方向撤離時，烙鐵頭可帶走大部分錫珠。



綜上，避免虛焊的最直接、最根本的方法，還是要做好焊前清理工作，清理最好不要用焊錫膏，因?yàn)樗兴嵝圆牧?，有可能以后會腐蝕電位器引腳，造成虛焊。清理掉氧化物后，給焊面先上錫，再焊接就容易了，也不易產(chǎn)生虛焊。還應(yīng)在電位器的引腳上掛上錫，并掌握好焊接時間，這樣才能保證錫焊質(zhì)量，從而保障整個電位器的質(zhì)量。
