【導讀】提到雷達大家第一印象就是很神秘，因?yàn)槔走_(dá)大多應用于軍事領域，然而現階段雷達設備已經從軍用設備逐漸轉型，或許在不久的將來，雷達將會在民用設備上普及。
雷達，其實沒那么高大上，說白了就這些信號，就這些器件，就這些事情。不過當今先進的雷達系統需要最高性能的信號處理產品以在運行時達到峰值性能，下面一起看看最高性能的信號處理產品帶給我們多大的震撼…

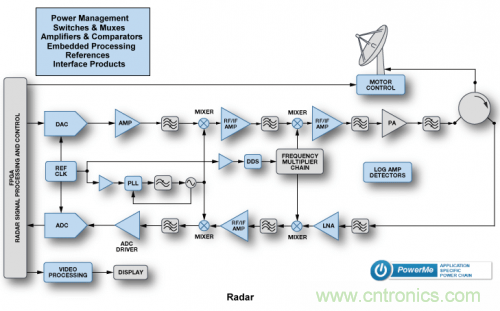

雷達框圖：
雷達首先將獲得的數字信號經過DAC成模擬信號進行，從而下一步的處理
AD9122: 雙通道、16位、1200 MSPS、TXDAC數模轉換器
一款雙通道、16位、高動態范圍數模轉換器(DAC)，提供1200 MSPS采樣速率，可以產生最高達奈奎斯特頻率的多載波。它具有針對直接變頻傳輸應用進行優化的特性，包括復數數字調制以及增益與失調補償。DAC輸出經過優化，可以與模擬正交調制器無縫接口，四線式串行端口接口允許對許多內部參數進行編程和回讀。滿量程輸出電流可以在8.7 mA至31.7 mA范圍內進行編程。該器件采用72引腳LFCSP封裝…
產品特色：
1．利用超低噪聲與交調失真(IMD)特性，從基帶到高中頻的寬帶信號可以實現高質量合成
2．專有DAC輸出開關技術可增強動態性能、電流輸出配置簡便，可以用于各種單端或差分電路拓?fù)浣Y(jié)構
3．靈活的LVDS數字接口允許標準32線式總線的寬度降至原來的½或¼
同時也推薦使用以下器件：
AD9148: 4通道、16位、1GSPS TXDAC數模轉換器
AD9739: 14位、2500 MSPS、RF數模轉換器
運算放大器
將經過ADC來的模擬信號進行放大，來得到更加直觀、具體的信號
AD8021: 低噪聲、高速放大器，用于16 BIT系統
一款出眾的高性能、高速電壓反饋放大器，可以用于16 bit分辨率系統。具有低壓噪聲和低電流噪聲，是當今的高速低噪聲運算放大器產品中靜態電源電流最低的產品。且工作電壓范圍較寬，為±2.25 V～±12 V，也可以采用5 V單電源供電，因此非常適合高速低功耗儀器儀表。輸出禁用引腳可以將靜態電源電流進一步降低至1.3 mA…
特性：
1. 不僅技術性能出眾，而且價格優勢明顯，靜態電流也低得多
2. 高速、通用放大器，非常適合各種增益配置，可以用于信號處理鏈路以及控制環路
3. 采用標準8引腳SOIC與MSOP封裝，工作溫度范圍為：-40°C～+85°C
同時也推薦使用下列器件：
ADL5531: 20 MHz 至500 MHz 中頻增益模塊
ADL5534: 20 MHz 至500 MHz 中頻放大器
ADL5535: 20 MHz 至1.0 GHz 中頻增益模塊
TX混頻器
利用一個高線性度雙平衡有源混頻器內核以及集成的本振緩沖放大器來提供10 MHz至6 GHz的高動態范圍頻率轉換
ADL5801: 高IP3、10 MHz 至6 GHz 有源混頻器
專有的線性化架構使混頻器能在高輸入電平下提供增強的IP3性能。偏置調整特性可通過單一控制引腳實現輸入線性度、單邊帶噪聲指數，以及直流電流的最優化。在手機應用中，帶內阻塞信號可能會導致動態性能下降，高輸入線性度使其能夠滿足這一應用的嚴苛要求。自適應偏置功能使得該款器件能夠在出現強阻塞信號時實現高IP3性能。當強干擾不再出現時，會自動偏置以實現低噪聲指數和低功耗…
特性：
1. 可提供出色的本振至射頻與本振至中頻泄漏，其典型值優于-40 dBm
2. 由于開集IF輸出的寬頻率范圍使得，適合用作各種傳輸應用中的上變頻器
3. 出色的阻塞單邊帶噪聲指數，邊帶噪聲指數：10 dB
同時也推薦使用下列器件：
ADL5802: 雙通道、高IP3、100 MHz ～ 6 GHz有源混頻器
ADRF6655: 寬帶上/下變頻混頻器，集成小數N分頻PLL和VCO
RF/IF 放大器
將從混頻器輸出的信號進行15dB寬帶的線性放大
ADL5541:射頻/中頻（RF/IF）增益模塊，工作頻率50 MHz 至6 GHz，增益15 dB
一款15 dB寬帶的線性放大器，工作頻率高達6 GHz，在頻率、溫度與電源范圍內穩定工作, 器件一致性好。同時可以用于各種有線電視、手機以及儀器設備。該增益模塊內部匹配輸入電阻為50Ω，在6 GHz以內其輸入回波損耗為10 dB以下。它工作時只要求輸入/輸出交流耦合電容器、電源去耦合電容器以及外部電感…
特性：
1. 采用InGaP HBT工藝制作，靜電放電（ESD）保護額定值為1 kV (Class 1C)
2. 內部匹配的50Ω輸入/輸出電阻，同時內置偏置控制電路
3. 采用3 mm×3 mm LFCSP封裝，帶裸露焊盤，具有出色的熱阻性能
同時也推薦使用下列器件：
ADL5542: 20dB固定增益、50 MHz到6 GHz RF/IF增益模塊
ADL5601/ADL5602: 50 MHz至4 GHz RF/IF增益模塊
REF時鐘
檢測溫度控制風扇的啟停及轉速
AD9510:1.2 GHZ時鐘分配IC，PLL內核，分頻器，延遲調整，8路輸出
提供多路輸出時鐘分配功能，并集成一個片內鎖相環(PLL)內核。它具有低抖動和低相位噪聲特性，能夠極大地提升數據轉換器的時鐘性能。4路獨立的LVPECL時鐘輸出和4路LVDS時鐘輸出工作頻率分別為1.2 GHz和800 MHz。可選的CMOS時鐘輸出工作頻率為250 MHz…
特性：
1. PLL部分由可編程參考分頻器(R)、低噪聲鑒頻鑒相器(PFD)、精密電荷泵(CP)和可編程反饋分頻器(N)組成，最高達1.6 GHz的PLL輸出頻率可以與輸入?yún)⒖糝EFIN同步
2. 時鐘分配部分提供LVPECL輸出和可編程為LVDS或CMOS的輸出。每路輸出都有一個可編程分頻器，可以旁路該分頻器或者設置最高32的整數分頻比
3. 非常適合數據轉換器時鐘應用，利用亞皮秒抖動編碼信號，可實現最佳的轉換器性能
模數轉換器
AD9650:16位、25 MSPS/65 MSPS/80 MSPS/105 MSPS模數轉換器
這款雙通道ADC內核采用多級、差分流水線架構，并集成了輸出糾錯邏輯。每個ADC均具有寬帶寬、差分采樣保持模擬輸入放大器和共享集成基準電壓源，可簡化設計考慮因素。占空比穩定器可用來補償ADC時鐘占空比的波動，使轉換器保持出色的性能…
最大的優勢：
1. 片內擾動選項可改善低功耗模擬輸入信號的無雜散動態范圍(SFDR)性能
2. 專有差分輸入在最高300 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能
3. 標準串行端口接口(SPI)支持各種產品特性和功能，例如：數據格式化（偏移二進制、二進制補碼或格雷碼）、時鐘DCS使能、節電模式以及測試模式
同時也推薦使用下列器件:
AD9265：一款16位、125 MSPS模數轉換器(ADC)，旨在支持需要高性能、低成本、小尺寸且具多功能性的通信應用
AD9461：16位，單芯片，采樣模擬到數字轉換器（ADC），帶有一個片上采樣和保持電路
AD9467: 一款16位、單芯片、中頻(IF)采樣模數轉換器(ADC)，針對高性能、寬帶寬和易用性而優化
其他（PLL、LNA）
PLL鎖相環
ADF4158:直接調制/波形產生6.1 GHz 小數N分頻頻率合成器
ADF4156: 6.2 GHz 小數N分頻頻率合成器
LNA低噪聲放大器
ADL5521: 400 MHz ～4000 MHz 低噪聲放大器
