      常規元件選型:鋁電解電容的選型應用

      發布時間:2015-07-10 責任編輯:echolady

      【導讀】電源電路中不可或缺的電容元件就幾種,其中鋁電解電容在其中發揮的作用是不容小視的。本文詳解了鋁電解電容的優缺點,同時闡述了電源電路中鋁電解的應用注意事項。

      1、鋁電解電容的優缺點:

      優點:具有易獲得大容量高耐壓、價格低廉等顯著優點,常用在電源的輸入輸出濾波電路。

      缺點:怕高溫。因為鋁電解電容的電解質為液態,芯子發熱或環境溫度較高將導致電解液揮發,長期高溫導致電解液干涸失效。

      常規元件選型:鋁電解電容的選型應用

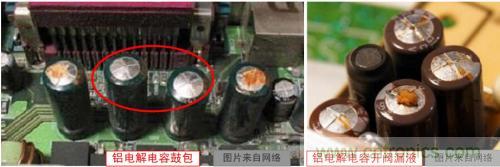

      圖1 鋁電解電容失效示意圖

      2、電源電路中鋁電解的應用注意事項

      (1) 防止鹵素腐蝕

      鋁電解電容對氯元素、溴元素等非常敏感,如果使用含鹵素的助焊劑、清洗劑、固定劑、熏蒸劑,鹵化物可能透過封口膠塞侵入電容器內部,極易引起電容陽極腐蝕,在上電后加速電容失效。因此必須嚴格管控生產工藝過程中使用的相關敏感制劑的鹵素成分。

      (2)存儲環境的控制和定期激活

      需控制電解電容的存放環境和時間,定期進行上電賦能。

      鋁電解經長時間在高溫環境下存放飯后,電容陽極氧化膜和電解液會發生化學反應,造成耐壓下降、漏電流增大。當突然上電,電容電壓接近額定電壓后,可能引起過壓失效或漏電流過大導致過熱失效。

      對應單體電容特別是高壓類電容,長期存放后需激活處理,建議串接1kΩ保護電阻,逐漸加壓到額定電壓,維持1小時左右,使得電容陽極氧化膜得以修復,漏電流回到正常水平。

      (3)合理布局PCB上的器件,使鋁電解電容遠離熱源

      (4)根據產品特性,選取固態電容。

      如:在低壓大電流輸出的應用場合,使用鋁固態電容。鋁固態電容具有極低的ESR和高紋波電流承受能力,非常適用于低壓大電流的整流濾波場合。

      常規元件選型:鋁電解電容的選型應用

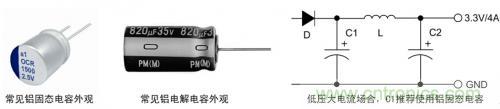

      圖2 常見電解電容外觀與固態電容應用
