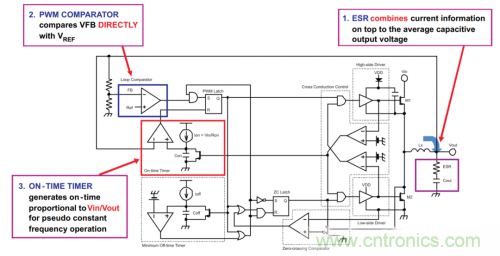

相信看過 TI 官網資料的朋友一定對這個 DCAP 控制器框圖很熟悉。它和我們之前搭建的 COT 控制器的模型基本一致，包含了恒定時間定時器(On-time Timer)、最小關斷時間定時器(Minimum Off-time Timer)、電流過零檢測(Zero-crossingDetection)、以及上下管的驅動。



輸出電壓通過簡單的分壓網絡做采樣得到含有 ESR 紋波的反饋信號，反饋信號 vfb 和參考電壓 vref 比較，當 vfb 低于 vref 時，比較器輸出拉高。此時，最小關斷定時器也需要準備好，在上一個開關周期中關斷階段，當 PWM latch Q 拉低時，最小關斷定時器才開始以恒定電流 Ioff 給 Coff 充電,當 Coff 電壓大于設定好的參考電壓時，最小關斷定時器的比較器輸出一定會拉高。接著往右看，這里多了一個或門，PWM latch Q 是拉低的，最小關斷定時器的輸出是拉高的，因此或門的輸出在上一個周期的關斷階段一定是高電平。這個高電平輸入到與門，它會一直等待 vfb 低于 vref，Loop 比較器拉高信號的到來。等與門的兩個輸入都為高電平之后，PWM latch 的 S 拉高，使得 PWMlatch Q 拉高，從而驅動上管的驅動拉高。



只不過在這里，PWM latch Q 的高電平信號之后接入了另一個與門，它也需要等待下管關斷信號結束，防止上下管的直通，也即是圖中的 cross conduction control。同樣地，下管的驅動信號做了一毛一樣的邏輯處理。



恒定導通定時器的控制和之前表述的 ACOT 一毛一樣，不多言。



值得注意的是，ZCD 過零檢測部分，與之前介紹的方式比較類似。通過在關斷階段采樣開關結點的電壓，當電壓逐漸增大變?yōu)檎妷簳r(shí)，比較器翻轉，關斷下管的驅動信號，從而進入 DCM 模式。想象一下，ZC latch 的 S 端什么時候會拉高呢？S 端接入了一個非門，在非門之前的信號就是最小關斷定時器的輸出和 PWM latch Q 輸出的或信號。所以，只有一種，PWM latch Q 和最小關斷定時器的比較器輸出，兩者都拉低。



實際上，PWM latch Q 控制著最小關斷定時器 Coff 電容電壓。Q 拉高，Coff 電壓被放電至零，最小關斷定時器的比較器輸出一定是低；Q 拉低，Coff 電壓被充電，未充到設定的參考電壓時，最小關斷定時器的比較器輸出是低，充到設定的參考電壓時，最小關斷定時器的比較器輸出為高。所以，只有在最小關斷定時器充電階段，才滿足上述兩者均拉低的要求。因此可以判定，ZC latch S 由 Q 拉低觸發，這么做當然是為了 SW 降低到二極管鉗位電壓之后才開始采樣。筆者比較擔心的是，從 Q 信號到 SW 真正拉低至下管的體二極管鉗位電壓時，仍然有比較大的時間延遲。就有可能出現，Q 拉低觸發 ZCD 檢測開始，而 SW 還處在從 Vin 下降的階段，從而引起 ZCD 信號誤動作。

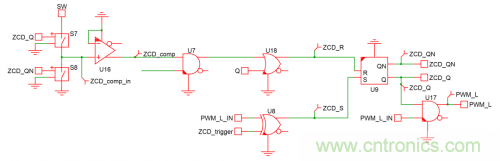

圖 43 part9 中的 ZCD 邏輯（為了方便表述，再貼一次）



細心的讀者會發現，（如果跑過我分享的仿真模型）在上一篇的文章圖中，ZCD latch S 的觸發信號，使用了一個比較投機取巧的方法。上下管驅動一定是需要死區時間的。將下管的 PWM 信號在 delay 一定的時間獲得 ZCDTrigger 信號，將兩者異或，就可以獲得一個從下管 PWM 開始的脈沖信號。



這樣做的好處是，下管 PWM 開始時刻，足夠保證 SW 電壓已經降低到負的二極管鉗位電壓。



再回頭來看 DCAP 框圖，ZCD latch Q 拉高，將 SW 接入 過零比較器 Zero-crossing Comparator 與 GND 比較。當 SW 電壓大于 GND 時，說明電感電流已經過零了，此時需要關斷下管的 PWM 信號。而下管的 PWM 信號與 ZCD latchQ 信號是相與關系，因此只要拉低 ZCD latch Q 即可，也即置位 ZCD latch R 端。



當電感電流過零時，過零比較器的輸出與 PWM latch Q 信號相或，此時 PWM latch Q 信號一定是低電平，則它倆的或門輸出為高電平，或門之后接了一個與門。與門的另一端是最小關斷定時器的比較器輸出與 PWM latch Q 相或后的信號，根據之前的分析，只有 Coff 電容充電階段，最小關斷定時器的比較器輸出與 PWM latch Q 相或后的信號才為低電平，其他時刻均為高電平。所以，與門的輸出信號，在 Coff 電容充電結束以及過零比較器輸出拉高時，一定為高電平，從而置位 ZCD latchR 端，順利地關閉下管的 PWM 信號。





圖 44 simplisDCAP 仿真



在 Simplis 仿真方面，基本控制框圖類似，ZCD 檢測基本和 DCAP 控制框圖保持一致，增加了 PWM 驅動死區時間。
