      大功率LED種類及測試標準

      發布時間:2010-07-02

      中心議題:
      • 大功率LED種類及測試標準
      解決方案:
      • 電流細調電流粗調電壓細調電壓粗調
      • 表筆短路(電壓3-5V)調節所需電流
      • 分開表筆調節所需的電壓
      • 紅筆接LED正極黑筆接LED負極

      一、Superflux(4Pin,插件式,單顆功率0.2W)

      1、單顆測試電壓最大4V,4顆串聯測試電壓16V,12顆串聯測試電壓48V測試電流:紅色,琥珀色為70mA,電流限制為0.07A。藍色,綠色為50mA電流限制為0.05A。測試前須先調整好電流,選擇合適的電壓,然后再進行大功率LED測試。

      2、SuperfluxLED識別圖片


      二、Luxeon&Lambert(貼片式,焊接機焊接,單顆功率1W)

      1、單顆測試電壓最大4V,4顆串聯測試電壓16V,12顆串聯測試電8V,測試電流:紅色,綠色,藍色,琥珀色均為350mA,電流限制為0.35A測試前須先調整好電流,選擇合適的電壓。

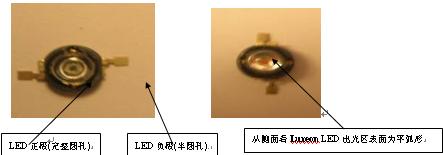

      2、Luxeon&Lambert識別圖片



      三、20mASMDLED

      1、紅色單顆測試電壓最大2.0V,藍,綠色單顆測試電壓最大3.5V測試電流:紅色,綠色,藍色均為20mA,電流限制為0.02A,測試前須先調整好電流,選擇合適的電壓,然后再進行測試。該LED適用產品測試須工程部指導進行。

      2、20mASMDLED識別圖片


      四、B2S150mASMDLED

      1、該大功率LED目前只有冷白一種顏色,單顆測試電壓3.5V。測試電流:為150mA,電流限制為0.15A。測試前須先調整好電流,選擇合適的電壓,然后再進行測試。該大功率LED適用產品測試須工程部指導進行。

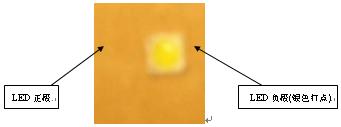

      2、B2S150mASMDLED識別圖片



      五、K2LED(單顆功率4W)

      1、單顆測試電壓最大4V,4顆串聯測試電壓16V,12顆串聯測試電壓48V測試電流:紅色為700mA,電流限制為0.70A,綠色,藍色,冷白色均為1000mA,電流限制為1.00A測試前須先調整好電流,選擇合適的電壓,然后再進行測試。

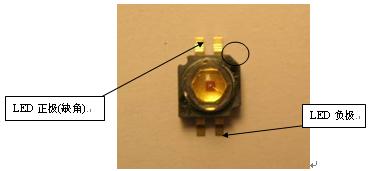

      2、K2LED識別圖片


      [page]
      六、3WLEDLambert

      1、單顆測試電壓最大4V,4顆串聯測試電壓16V,12顆串聯測試電壓48V測試電流:紅色,綠色,藍色,冷白色均為700mA,電流限制為0.70A測試前須先調整好電流,選擇合適的電壓,然后再進行測試。

      2、3W大功率LEDLambert識別圖片


      七、直流電壓源的使用調節

      1、操作步驟


      a、電流細調電流粗調電壓細調電壓粗調

      b、表筆短路(電壓3-5V)調節所需電流


      c、分開表筆調節所需的電壓
      d、紅筆接LED正極黑筆接LED負極

      2、注意事項:

      a、測試前須調節好合適的電壓,電流。
      b、短路調節電流時,電壓不可過高。
      c、1A=1000mA圖2中電流為0.70A即700mA
      d、燈板測試將以SOP.形式來發行。

      八、單顆未知顏色LED的測試

      請根據以上示圖來判定需要檢測的大功率LED種類

      1、SuperFluxLED測試電流為50mA
      2、SMD測試電流為20mA
      3、B2SSMDLED測試電流為150mA
      4、Nichia20mALED5Φ測試電流為20mA
      5、Luxeon,Lambert,K2LED測試電流選用350mA
