【導讀】LED照明產品的老化試驗是一個非常重要的測試，通過老化測試可以及早發現LED 產品在長期使用中可能產生的故障。本文所介紹的一種LED 老化測試方案可以提高多個LED 產品老化測試的同時性和自動化性，得到最準確的監控數據并且能最大程度的節約人力成本。
本文所介紹的一種LED 照明產品長時間通電老化試驗的方案，主要說明了如何結合系統中的硬件產品，和主要的監控軟件，實現最大程度的發揮電源在老化系統中的作用，提高多個LED 產品老化測試的同時性和自動化性，得到最準確的監控數據以及最大程度的節約人力成本的目標。該系統已經應用到實際的老化試驗中，并將進一步在LED 行業中推廣和應用。
LED 發光的原理
中國LED 產業起步于20 世紀70 年代。經過30 多年的發展，中國LED 產業已初步形成了包括LED 外延片的生產、LED 芯片的制備、LED 芯片的封裝以及LED 成品應用在內的較為完整的產業鏈。
LED 照明的LED 是由Ⅲ-Ⅳ族化合物，如GaAs（砷化鎵）、GaP（磷化鎵）、GaAsP（磷砷化鎵）等半導體制成的，其核心是PN 結。因此它具有一般P-N 結的I-N 特性，即正向導通，反向截止、擊穿特性。此外，在一定條件下，它還具有發光特性。在正向電壓下，電子由N 區注入P 區，空穴由P 區注入N 區。進入對方區域的少數載流子（少子）一部分與多數載流子（多子）復合而發光。假設發光是在P 區中發生的，那么注入的電子與價帶空穴直接復合而發光，或者先被發光中心捕獲后，再與空穴復合發光。除了這種發光復合外，還有些電子被非發光中心（這個中心介于導帶、介帶中間附近）捕獲，而后再與空穴復合，每次釋放的能量不大，不能形成可見光。
市場對LED 照明產品的要求
LED 光源有人稱它為長壽燈，意為永不熄滅的燈。固體冷光源，環氧樹脂封裝，燈體內也沒有松動的部分，不存在燈絲發光易燒、熱沉積、光衰等缺點，使用壽命可達6 萬到10 萬小時，比傳統光源壽命長10 倍以上。因此，要達到這樣的理想狀態，抗老化能力顯得尤為重要。
一、LED 照明產品的老化測試
LED 背光及照明產品的長時間老化試驗是一個非常重要的測試，通過老化測試可以及早發現LED 產品在長期使用中可能產生的光衰、色溫變化、漏電等故障，有利于產品性能的穩定。ITECH電源和老化測試軟件主要應用于LED 背光及照明產品的老化測試。
LED 照明產品老化測試的結果和使用的設備有很大的關系，老化設備和LED 照明產品,必須保證在充分散熱的情況下，確定最佳的老化時間，通過老化系統監控數據，進行分析對比，以得到最精準的測試數據，從而達到生產和試驗的目的。
二、LED 老化測試中應用的電源和老化系統應具備的特點
由于LED 的工作電流非常特殊，故需要有專業的測試系統才能得到可靠的數據。總體上，在LED 老化測試中應用的電源和老化系統應具備如下特點：
1、高功率比的數控直流電源供應器，有寬廣的電壓電流使用率，應用范圍廣泛；
2、可自動控制電壓及電流的變化率，最大可能的降低成本；
3、高精度及高分辨率；
4、低噪聲及紋波；
5、盡量小的體積，節約空間；
三、LED 老化測試系統的搭建
LED 老化測試系統，由直流電源與控制軟件搭建而成，具體如下圖所示：

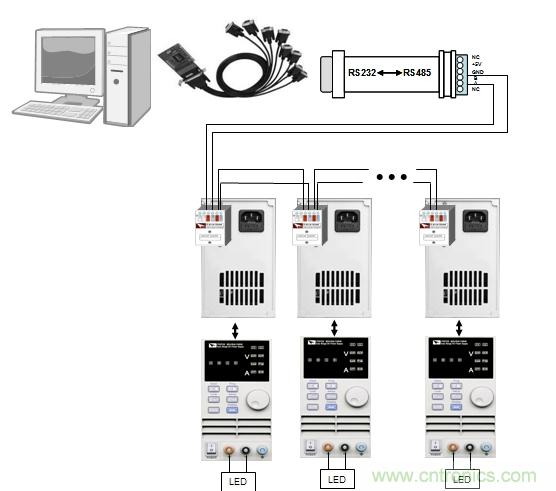

圖1：Fig1 多路IT6720 結合IT9100 軟件對LED 老化測試圖
注：上圖中使用的電源型號為ITECH IT6720，老化控制軟件型號為ITECH IT9100
[page]
下圖是使用該測試系統在老化測試過程中，用戶觀察到的界面截圖：

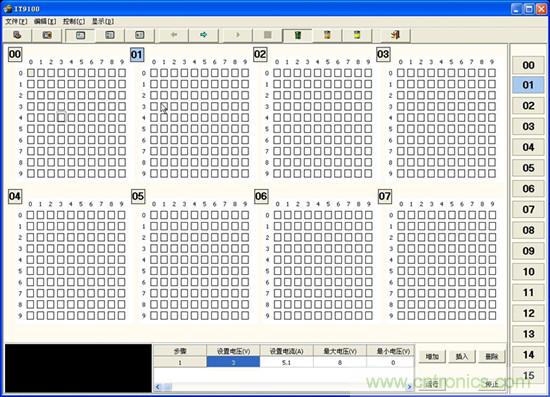

圖2：Fig2 IT9100 軟件對LED 老化的監測界面圖
在此界面中，可以同時觀測到16*32 個通道的LED 照明或背光產品的老化。總共分為16 組，每組可達32 個通道， 并用數組表示。界面上每個方塊代表一個通道，當該通道配置時，該通道方塊呈灰色。用顏色來區分不同的運行狀態，能使用戶在使用過程中更加清晰、簡便、快速的觀測到任何細微的變化。通常來說，為了符合人們的習慣，不同顏色所表示的功能如下：
灰色：已配置或運行停止
黃色：通訊失敗
紅色：運行發生錯誤
綠色：通訊及運行都很正常
四、選用此LED 老化測試方案的優勢
選用靈活配比的電源,結合支持多通道的老化監控軟件，可實現同時對上百個LED 的老化監控測試。
這個方案的優勢在于：
1） 電源體積小巧、標準，可以放置在標準的儀器柜上，搭置老化系統可以根據實際情況，容易設計和擺放。避免了特殊定制老化測試系統柜的繁雜工作；
2） 使用的可編程電源，操作方便，并且具有高精確度、穩定性強的特點；
3） 智能風扇控制，噪音小；
4） 可以通過軟件，批量設定老化的值并可以檢測每一個LED 照明產品的工作狀態；
5） 在老化試驗臺長時間持續工作的時候，一般為72H , 無需有值班人員守候；
6） 利用監控軟件，可以自動記錄數據，便于分析；
7） 價格合理，搭建簡單，未來的可擴展性強，非常適合此領域的應用。
五、結論
LED 發光的特性，對LED 照明產品老化測試的方案提出了特殊要求。上文中介紹的LED 老化測試方案，可廣泛應用于LED 照明以及背光產品的老化測試，并且表現堪稱完美。選擇專業應用于LED 行業的電源及控制軟件，搭建上述測試系統，可得到最為精準、有效地數據。
