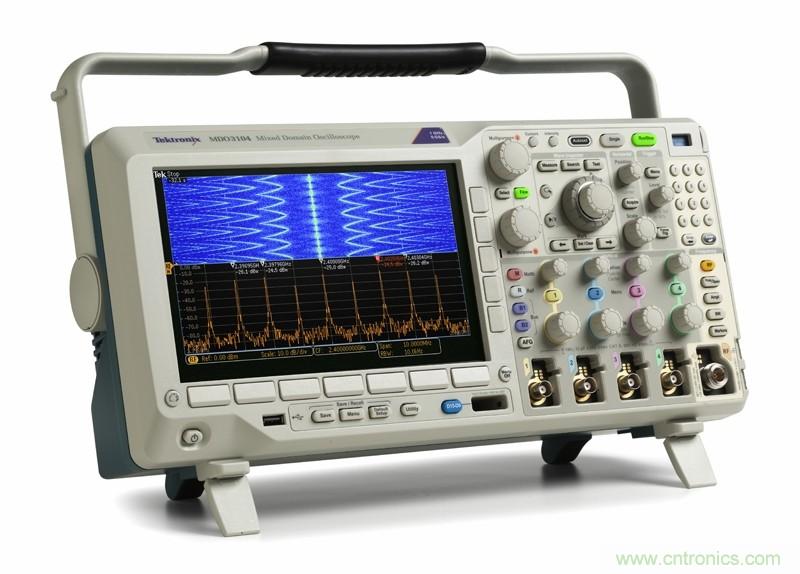

MDO3000是一款整合了包括頻譜分析儀在內的6大測試功能的混合域示波器

性能出眾，用途廣泛

在性能上，MDO3000系列示波器有2個或4個帶寬范圍為100 MHz - 1 GHz的模擬輸入通道，16個數字通道（可選）和一個與示波器帶寬（9 kHz至模擬帶寬）相匹配的RF輸入通道。任何機型上的RF輸入頻率均可擴展至3 GHz。

在MSO/DPO3000混合信號示波器系列的基礎上，MDO3000提供業內領先的調試功能。借助新的FastAcq（快速采集）特性，MDO3000示波器提供每秒超過280,000個波形的捕獲速率，并將波形顯示在鮮亮的數字熒光顯示屏上，以便用戶輕松發現信號中的罕見異常。超過125種可用觸發組合、自動串行和并行總線分析、創新的Wave Inspector控制及可選的自動功率測量使其特性集更加完善，并確保為每個調試階段提供全面的工具。在增加了9個可選串行協議分析軟件包（I2C、SPI、RS-232、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553及Audio）之后，其功能又進一步得到擴展。

同時，MDO3000集成的可選50 MHz AFG功能的速度比競爭產品快兩倍以上，任意波形記錄長度更達到競爭產品的八倍之多。集成數字伏特計（DVM）提供3.5位數 AC RMS、DC或AC+DC RMS電壓測量以及5位數頻率測量，其大尺寸、易讀式顯示屏使您能夠立即覺察出讀數的變化。在注冊MDO3000產品時可免費獲得DVM特性。

此外，MDO3000還是業內率先提供3.9 pF無源電壓探測的示波器。對于速度更高的應用，1 GHz儀器標配1 GHz無源電壓探頭。這些低電容探頭能夠最小化對被測器件的影響，同時減輕信號失真和把信號“干凈”地傳送至示波器進行測量。

最讓泰克公司津津樂道的一點，MDO3000是目前唯一一款集成了頻譜分析儀的示波器。泰克公司援引的研究結果顯示，超過25%的示波器用戶現在每個星期都要多次使用頻譜分析儀，超過40%的嵌入式設計項目都包括某種形式的無線功能， MDO3000系列正是為了幫助設計工程師適應這一情況轉變而設計的，它使得工程師現在能夠在同一臺儀器上進行時域和頻域分析。

可擴展性與靈活的定價

為了能夠占有廣泛的市場，MDO3000示波器采用了靈活的可擴展性策略——在選擇MDO3000系列示波器時，工程師可以從完成其項目需要的最低性能和功能等級的產品起步，然后在需要升級時立即進行現場升級。升級包括性能升級和功能升級：性能升級包括示波器的模擬帶寬和頻譜分析儀的輸入頻率；功能升級包括添加數字通道、協議分析、任意函數發生或數字伏特計測量。大多數升級工作都經由軟件完成，為使用者提供了便利。

這一策略也使得MDO3000的價格門檻大大降低，泰克公司官方報價，基礎性的型號只需要人民幣28700元。可以預見，MDO3000將成為一款適用于廣泛應用市場的產品，成為未來混合域示波器領域的新的產品標桿。

相關閱讀：行業評價

羅技 UE測試工程師主管Scott Ausborn： “我們計劃全力以赴來迎合朝向集成式儀器發展的趨勢。我們現在能夠向我們的工程師提供其需要的全套工具，同時降低總擁有成本，但讓MDO3000頗具吸引力的是其集成的頻譜分析儀。目前，每天都有更多的產品采用無線技術，EMI挑戰經常出現，所以緊密整合在我們的示波器中的頻譜分析儀并非可有可無，而是變為一個核心要求。”

泰克公司主流示波器總經理Dave Farrell：“集成式多合一示波器在許多層面都極具吸引力，除了節省成本，MDO3000還能為工程師節省工作臺空間，利用對多種儀器的相同基本控制來改善可用性，以及確保工程師需要的所有工具都在其眼前。如果您的示波器已經包含頻譜分析儀和函數發生器，那么就不需要再尋找這些設備了。”
