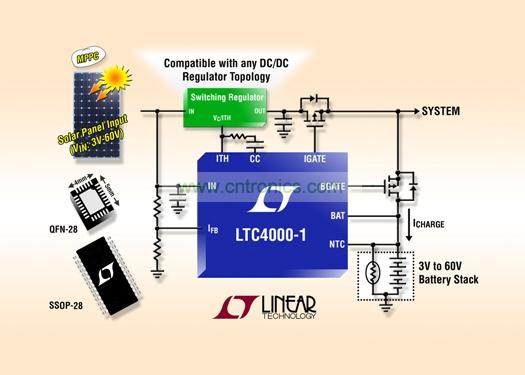

導言：凌力爾特公司推出具備輸入最大功率點控制 (MPPC) 的高壓控制器和電源管理器 LTC4000-1，該器件幾乎可將任何外部補償的 DC/DC 電源變成全功能電池充電器。LTC4000-1 的 MPPC 電路具備輸入電壓調節環路，該環路可控制充電電流，以保持輸入電壓在所設定的值上，從而非常適用于太陽能電池板或其他高阻抗電源。應用包括大功率電池充電器系統、高性能便攜式儀表、電池備份系統、以及配備電池供電的工業或軍用設備。

LTC4000-1 能驅動典型的 DC/DC 轉換器拓撲，包括降壓型、升壓型、降壓-升壓型、SEPIC、反激式和正向轉換器拓撲。該器件提供精確的輸入電流監視以及充電電流監視和調節。它在3V 至60V 的輸入及輸出電壓范圍內工作，可與各種不同的輸入電壓源、電池組和電池化學組成兼容。

LTC4000-1 具備智能 PowerPath拓撲，當輸入功率有限時，該拓撲優先向系統負載供電。LTC4000-1 控制外部 PFET 以提供低損耗反向電流保護、給電池高效率充電和放電、以及實現即時接通運行，即使在電池深度放電時也能確保一插上電源就可給系統供電。外部檢測電阻器和精確的檢測在高效率時確保準確的電流，從而允許轉換器可在 mW 到 kW 的功率范圍運行。

LTC4000-1 的全功能控制器可給各種化學組成的電池充電，包括鋰離子/聚合物/磷酸、密封鉛酸 (SLA) 和基于鎳的電池。該器件通過其 FLT 和 CHRG 引腳提供充電狀態指示信號。電池充電器的其他特點包括 ±0.2% 的可編程浮置電壓、可選定時器或 C/X 電流終止、運用 NTC 熱敏電阻實現適宜溫度的充電、自動再充、對深度放電的電池進行 C/10 涓流充電以及檢測壞電池。

LTC4000-1 采用扁平 (0.75mm) 28 引腳 4mm x 5mm QFN 和 28 引線 SSOP 封裝。該器件保證在 -40?C 至 125?C 的溫度范圍內工作。千片批購價為每片 3.95 美元。

[page]

性能概要：LTC4000-1
• 最大功率控制：能與太陽能電池板輸入兼容
• 寬輸入及輸出電壓范圍：3V 至 60V
• 輸入理想二極管實現低損耗反向隔離和負載均分
• 輸出理想二極管實現低損耗 PowerPath™ 以及與電池的負載均分
• 在電池深度放電時也能即時接通工作
• 可編程充電電流：準確度為 ±1%
• 精確的輸入和充電電流監視器
• 準確的可編程浮置電壓：室溫時為 ±0.2%，整個溫度范圍為 ±1%
• 可編程 C/X 或基于定時器的充電終止
• NTC 輸入實現適宜溫度的充電
• 28 引線 4mm x 5mm QFN 或 SSOP 封裝
