該電源由三端可調穩壓集成電路LM317為核心構成，電路如圖所示。由于LM317最大輸出電流為1.5A，且當輸入與輸出端壓差過大時功耗增大，故采用Q1大功率三極管來擴展輸出電流。RP為線繞電位器，可精確調整輸出電壓的大小，Q1是為避免因RP觸點接觸不良時，導致輸出電壓高于設定電壓而設置，—般情況下Q2截止，一旦RP觸點開路，則Q2通過RP提供的偏置電壓而導通，使調整端電壓下降，從而使輸出電壓變低。R1、R2、R3、Q3及K2組成電流范圍檢測電路，當負載電流在電阻R1或R2或R3上產生的壓降達 到0.3v時，Q3 導通，使Q4觸發導通，JK吸合，輸出被切斷，LED2熄滅，LEDl變亮，指示此時為過流限制狀態。按動K1即，既恢復正常輸出狀態，可控控硅G極的C6起抗干擾作用，可減少可控硅的誤觸發。LED2除作工作狀態指示外，還是該電源空載時的負載，使輸出電壓在有負載與空載時相差不大。電路中的電壓表可用萬用表代替。

該電源的元件型號及數值已在圖中標出，組裝后無須調試即可使用。需注意的是Q1應選大功率三極管并加裝散熱片。整流橋D1應大于3A。LEDl和LED2和不同顏色的發光二極管。R1、R2、R3的阻值可根據自己需要確定，轉換開關K2應接觸良好，否則會影響使用。

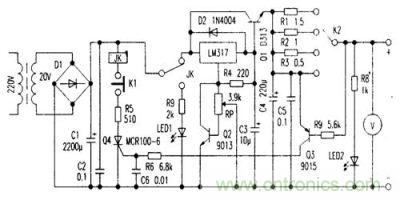

圖題：電路圖
