【導讀】IGBT是電力電子重要大功率主流器件之一，已經廣泛應用于家用電器、交通運輸、電力工程、可再生能源和智能電網等領域。那么該如何做好IGBT的保護及設計呢？國內市場需求急劇上升曾使得IGBT市場一度被看好，今后的發展趨勢又將如何？本文都將為您講解。
如何做好IGBT的保護
眾所周知，IGBT是一種用MOS來控制晶體管的新型電力電子器件，具有電壓高、電流大、頻率高、導通電阻小等特點，被廣泛應用在變頻器的逆變電路中。但由于IGBT的耐過流能力與耐過壓能力較差，一旦出現意外就會使它損壞。為此，必須對IGBT進行相關保護。一般我們從過流、過壓、過熱三方面進行IGBT保護電路設計。
IGBT承受過電流的時間僅為幾微秒，耐過流量小，因此使用IGBT首要注意的是過流保護。那么該如何根據IGBT的驅動要求設計過流保護呢？
IGBT的過流保護可分為兩種情況：（1） 驅動電路中無保護功能；（2） 驅動電路中設有保護功能。對于第一種情況，我們可以在主電路中要設置過流檢測器件；針對第二種情況，由于不同型號的混合驅動模塊，其輸出能力、開關速度與du/dt的承受能力不同，使用時要根據實際情況恰當選用。對于大功率電壓型逆變器新型組合式IGBT過流保護則可以通過封鎖驅動信號或者減小柵壓來進行保護。
過壓保護則可以從以下幾個方面進行：
●盡可能減少電路中的雜散電感。
●采用吸收回路。吸收回路的作用是；當IGBT關斷時，吸收電感中釋放的能量，以降低關斷過電壓。
●適當增大柵極電阻Rg。
IGBT的過熱保護一般是采用散熱器（包括普通散熱器與熱管散熱器），并可進行強迫風冷。
傳統與新型IGBT保護模式對比
在傳統的使用和設計IGBT的過程中，基本上都是采用粗放式的設計模式，所需余量較大，系統龐大，但仍無法抵抗來自外界的干擾和自身系統引起的各種失效問題。那么該如何突破傳統的IGBT系統電路保護設計來解決上述問題呢？
傳統保護模式：
防護方案防止柵極電荷積累及柵源電壓出現尖峰損壞IGBT——可在G極和E極之間設置一些保護元件， 如下圖的電阻RGE的作用，是使柵極積累電荷泄放（其阻值可取5kΩ）；兩個反向串聯的穩壓二極管V1和V2，是為了防止柵源電壓尖峰損壞IGBT。另 外，還有實現控制電路部分與被驅動的IGBT之間的隔離設計，以及設計適合柵極的驅動脈沖電路等。然而即使這樣，在實際使用的工業環境中，以上方案仍然具 有比較高的產品失效率——有時甚至會超出5%。相關的實驗數據和研究表明：這和瞬態浪涌、靜電及高頻電子干擾有著緊密的關系，而穩壓管在此的響應時間和耐 電流能力遠遠不足，從而導致IGBT過熱而損壞。

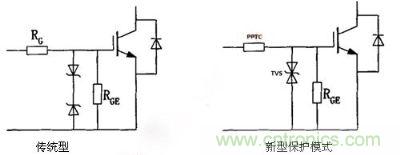

圖：傳統保護模式和新型保護模式電路對比
新型保護模式：
將傳統的穩壓管改為新型的瞬態抑制二極管（TVS）。一般柵極驅動電壓約為15V，可以選型SMBJ15CA。該產品可以通過IEC61000-4-5浪涌測試10/700US 6kV。
TVS反應速度極快（達PS級），通流能力遠超穩壓二極管（可達上千安培），同時，TVS對靜電具有非常好的抑制效果。該產品可以通過 IEC61000-4-2接觸放電8kV和空氣放電15kV的放電測試。
將傳統電阻RG變更為正溫度系數（PPTC）保險絲。它既具有電阻的效果，又對溫度比較敏感。當內部電流增加時，其阻抗也在增加，從而對過流具有非常好的抑制效果。
IGBT的應用及設計
作為電力電子重要大功率主流器件之一，IGBT已經廣泛應用于家用電器、交通運輸、電力工程、可再生能源和智能電網等領域。在工業應用方面，如交通控制、功率變換、工業電機、不間斷電源、風電與太陽能設備，以及用于自動控制的變頻器。在消費電子方面，IGBT用于家用電器、相機和手機。小編也搜集了幾篇關于IGBT設計的文章，供大家參考：如何設計精簡、低成本的保護馬達驅動器中的IGBT、如何能提高輸出功率密度的短路額定IGBT、如何用IGBT實現高壓大功率變頻器、基于IGBT的高能效電源設計、大功率開關電源IGBT短路保護的三種設計方法。
IGBT產品市場現狀分析
國內市場需求急劇上升曾使得IGBT市場一度被看好。雖然長期來看，IGBT是一個值得期待的市場，可是到目前為止IGBT的核心技術和產業為大多數歐美IDM半導體廠商所掌控，本土廠商想要打破國外企業對國內IGBT市場壟斷，還需要很多努力。并且隨著各國政府都將削減可再生能源及交通等領域的支出，IGBT市場能否再度增長？根據最新的調查報告顯示，各種IGBT器件和模塊的銷售額在2013年將有一定程度的復蘇，2014年稍稍減速，待經濟復蘇并穩定后，從2015年開始將穩定增長。雖然2013年IGBT市場增長趨勢有所下降，但隨著國內技術的進步，其發展前景還是十分被看好的。因此才會有許多廠商紛紛推出IGBT產品：東芝公司推出了應用于數碼相機閃光燈的分立式IGBT，切換時間縮短2/3；IR擴充堅固可靠的600V溝道超高速IGBT系列；英飛凌擴展第三代逆導IGBT產品組合；飛兆用于高功率感應加熱應用的陽極短路型IGBT；安森美9款高能效溝槽型場截止IGBT。
