本無線掃描器以單片機mPSD3254BV 為核心，通過掃描子系統可以掃描一維或二維條型碼，鍵盤和顯示系統方便用戶進行人機交流，無線傳送模塊可以將現場采集到的數據發送到其它設備，同時本掃描器也能存儲上萬條數據信息，整個系統采用鋰電池供電，可以連續工作40小時，當采集數據異常狀態時，系統會自動蜂鳴，振動提醒用戶。

　　

　　

電源模塊由兩部分組成，1AH的鋰電池和電源穩壓芯片MAX604。MAX604芯片是一種低壓差、低功耗線性穩壓器，用來保證系統工作電壓的穩定。鋰電池隨著使用時間的增加，電量將會逐漸降低，不能有效保證系統穩定工作。因此在鋰電池后端加一片MAX604，電壓始終穩定在3.3V。MAX604芯片上的OFF端，可以用來控制穩壓芯片是否輸出電壓。當OFF端上是高電平“1”時，該模塊就有輸出電壓；當OFF端上是低電平“0”時，該模塊就無輸出電壓。本系統利用這一個特性，實現電源的開關和休眠的喚醒。其硬件原理圖如圖2所示。

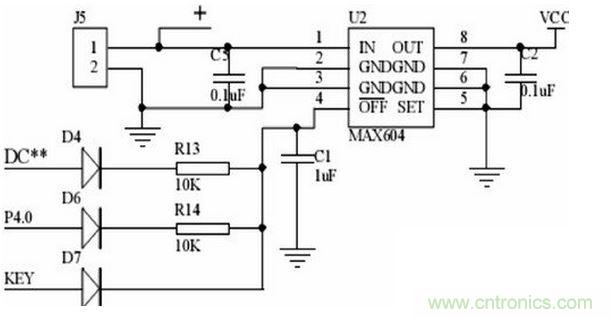

圖2 電源控制電路

　　

本掃描器共設計28個按鍵；將mPSD3200單片機的PA，PB口設置成普通的I/O接口以構成一個行列式鍵盤矩陣。將PA0~6設置為七根列線，PB0~3設置為四根行線，并將PA7設置成邏輯輸入。用PA7口來檢測列線上是否有鍵按下。當檢測到有鍵按下時，PA7向CPU申請中斷，由CPU 來判斷具體是哪個鍵。具體電路如圖3所示。

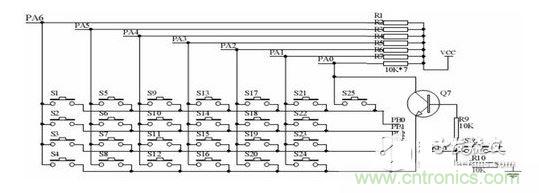

圖3 鍵盤控制電路

　　

　　

本掃描器顯示液晶屏采用KS0741芯片，該芯片本身自帶驅動模塊，驅動模塊與CPU的接口有串行或并行兩種控制方式，本掃描器采用并行控制方式。該液晶屏功耗較低，工作電流僅為毫安級。它可以顯示文字與圖片，該液晶屏最多可以顯示8×16個漢字。能為用戶顯示各種信息。

　　

系統的主控制芯片選用SoC單片機mPSD3254BV。 mPSD3200單片機是ST公司將51內核與PSD（可編程系統器件）模塊組合在一起的一款典型的SoC芯片。它在一塊芯片中集成了8052的內核，擴展了I/O端口PA~PD，增加了I2C、USB、PWM、ADC等功能部件和二個UART接口，還增加了PLD（可編程邏輯器件）的功能；同時片內包括兩塊大容量的FLASH存儲塊和SRAM存儲器，并可根據實際需要將其配置為數據存儲器或者程序存儲器來使用。
